Rev1.00c 维修调整要领书 4-6． ＯＣＣ照明的光亮调整 ＜ 顺序 ＞ ① 手动控制，确认 OCC 照明亮灯。 ② 进行 MS 参数的 OCC 光量调整 。 （「MS 参数 」OCC 光量调整 ） 4-7． 更换后的重新调整一览 表 4-7-1 更换后的重新调整一览 摄像机 配件 L 摄像机 配件 R 照明 配件 CCD 摄像机 镜头 L CCD 摄像机 镜头 R 照明 基板组件 镜头滤光 片 焦点调整 ○ ○ − ○ ○…
Rev1.00c
维修调整要领书
4-6

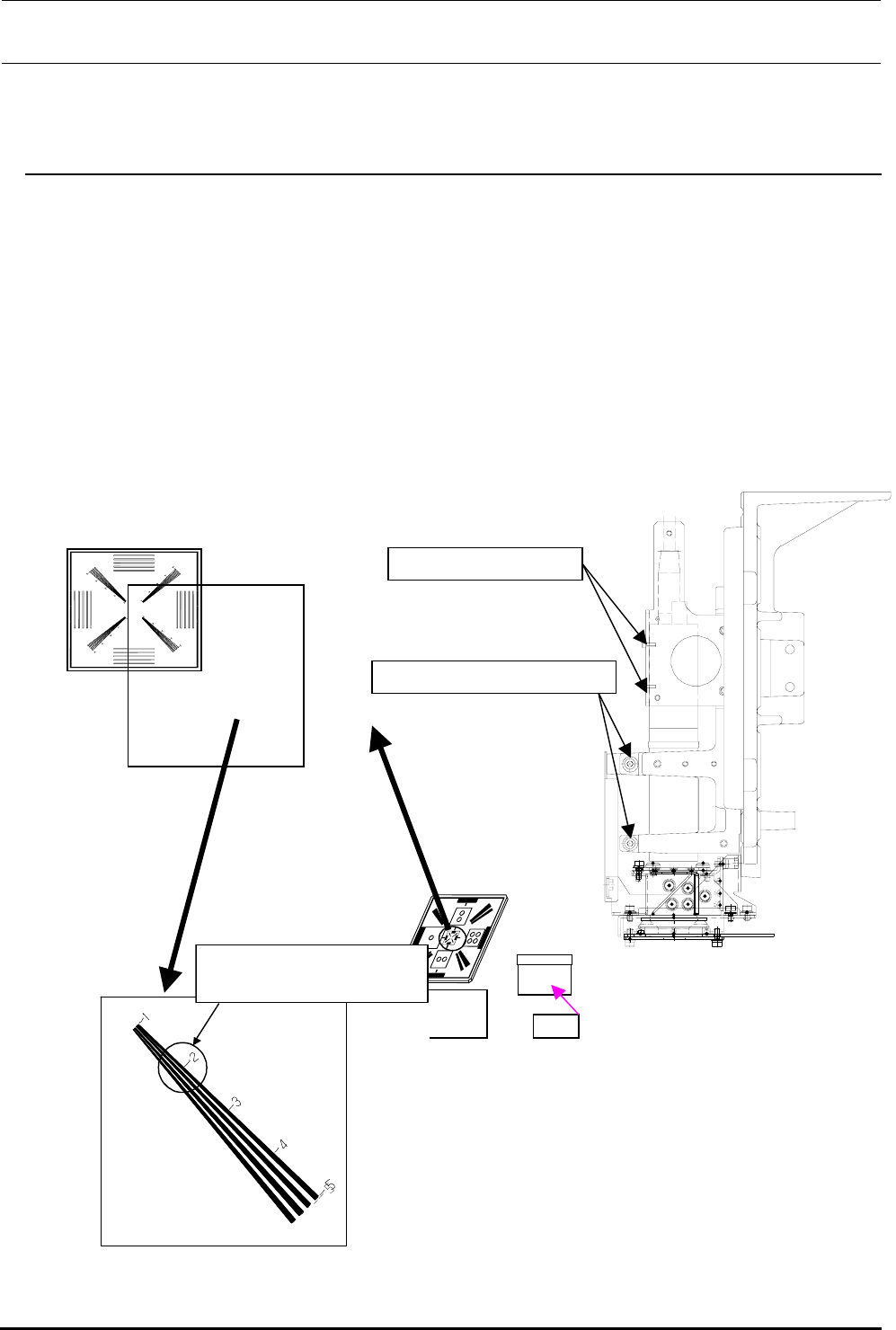

4-5．对焦调整
＜程序＞
①把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
②拧松固定摄像机的六角孔螺栓①和②（共６处），上下移
动摄像机，固定到可以清楚地看见蚀刻的「２」的线（参
照下图）的位置。
滤调
如果将偏光 光片 整到刻度 0
线
（暗）位置，
调请
就容易看得出。 整后， 恢复到刻度 5（明亮）。
CAL 部
摄像机调节夹具
E2106998000
(110)
「2 得到。」周线应清楚地看
①
六
角
孔
螺栓
（×4）
②
带
垫
片
的六
角
孔
螺栓
（×2）
Rev1.00c
维修调整要领书
4-6．ＯＣＣ照明的光亮调整
＜顺序＞
①手动控制，确认 OCC 照明亮灯。
②进行 MS 参数的OCC 光量调整。
（「MS 参数」OCC 光量调整）
4-7．更换后的重新调整一览
表 4-7-1 更换后的重新调整一览
摄像机
配件 L
摄像机
配件 R
照明
配件
CCD 摄像机
镜头 L
CCD 摄像机
镜头 R
照明
基板组件
镜头滤光
片
焦点调整 ○ ○ − ○ ○ − −
滤光镜调整 △ △ ○ △ △ − ○
OCC 光量调整（注） △ △ ○ △ △ ○ ○
OCC 偏差（注） ○ ○ − ○ ○ − −
辅助 OCC 偏差（注） ○ ○ − ○ ○ − −
原点粗调（注） ○ − − ○ − − −
头部偏差（注） ○ − − ○ − − −
BMR 偏差（注） ○ − − ○ − − −
HMS 偏差（注） ○ − − ○ − − −
贴片综合偏差（注） ○ − − ○ − − −
VCS摄像机偏差（注） ○※ − − △ − − −
VCS 综合偏差（注） △ − − △ − − −
○：必须
△：确认
−：不需要
（注） 参考ＭＳ参数
※ 仅 KE-2080 实施此操作
注意 为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也不要把脸货
4-7
Rev1.00c
维修调整要领书
头靠近装置。
4-8
