5-2．传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也
变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1．传送皮带轮Ａ组：Ｅ２１１１７１５０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２１１１７１５０００ 传送皮带轮Ａ １
２ ＳＢ１０４０００１００ 凸轮轴承 １
图５−２−１
5-2-2．传送皮带轮Ｂ组：Ｅ２０８９７２１０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２０８９７２１００００ 传送皮带轮Ｂ １
２ ＳＢ１０４０００１００ 凸轮轴承 ２
图５−２−２
5-2
Rev1.00c
维修调整要领书
5-3．ＩＮ／ＯＵＴ马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架Ａ的固定螺丝，从马达皮带轮 S 卸下驱动皮带。
３）请松开固定螺钉②，卸下马达。
４）将要更换的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺钉②。
５） 请将止动螺钉①暂时先固定，一面旋转顶紧螺钉③一面将同步皮带的张力调整到 12N～16N。
调整作业请使用 UNITTA（株）制造的声波式皮带张力计（Weight=4.0，Width=9.0，Span=75）。
６） 调整后，请拧紧固定螺丝①，固定好马达。
固定螺钉②
止动螺钉①
马达皮带轮 S
马达支架 A
顶紧螺钉③
图５−３−１
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
5-3
Rev1.00c
维修调整要领书

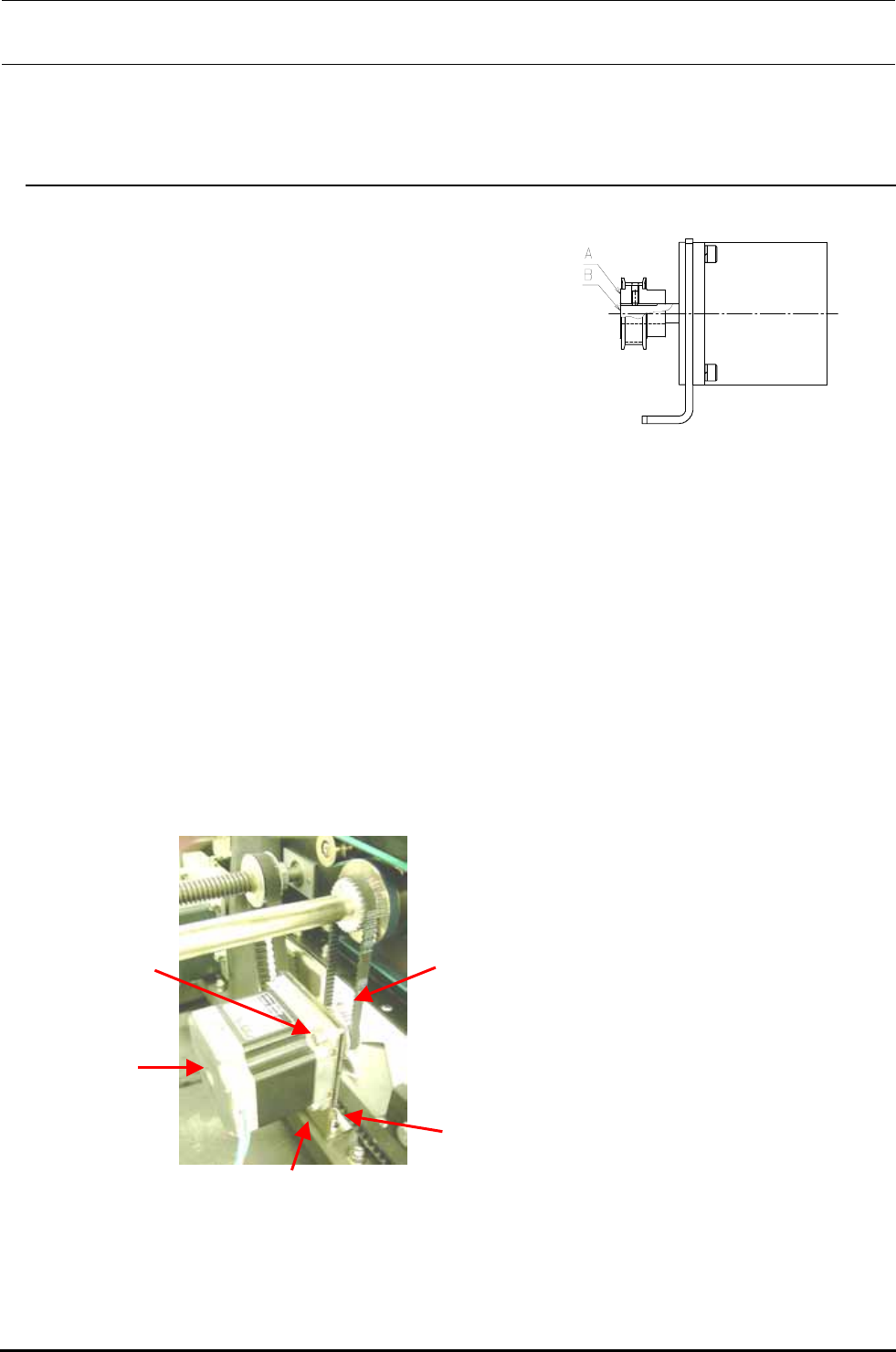

5-4．ＣＥＮＴ马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架②的固定螺丝①，从马达皮带轮③卸下驱
动皮带 C。
３）拧松马达固定螺丝⑤，卸下马达④。
４）马达轴和马达皮带轮③的安装位置是让皮带轮端面Ａ和
马达轴端面Ｂ为同一面的位置。
（参照图５−４−１）
图５−４−１
５）请按照（３）∼（１）的相反的顺序进行安装。
６）驱动皮带Ｃ的张力，请按照以下程序进行调整。
＜程序＞
① 拧松马达支架Ｃ固定螺丝①，左右移动马达支架Ｃ②。
② 拧松马达固定螺丝⑥，上下移动ＣＥＮＴＥＲ马达④。
③ 请注意不要与其它零件相碰，用上述 2 种方法调整皮带张力。
④ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到１７．６∼２１．６Ｎ。
（Weight=２．５、Width=６．０、Span=７５） ※Ｌ尺寸为 Span=９３
⑤ 调整后，拧紧马达支架Ｃ固定螺丝①和马达固定螺丝⑤。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
図
⑤
④
③
②
①
图５−４−２
