KE-2070-2080保守(Maintenance Guide) - 第93页
Rev1.00c 维修调整要领书 5-9． 支撑台原点传感器（ BU 原点传感器）的更换 １） 从三传感器架卸下传感器 。 ２） 把传感器和传感器配件之间的距离调整为 1ｍ ｍ 。 扎线带用 E9466729AAO BU 原点传感器 (L) BU 传感器架 E4115729000 传感器附属螺丝 图 ５−９−１ 5-10
Rev1.00c
维修调整要领书
5-8．止动器缸筒的更换
１）卸下④的六角螺母。
２）拧下②缸筒固定螺丝。
３）转动①缸筒的轴部，从③止动器插头卸下缸筒①。
４）请按照（３）∼（１）的顺序进行组装。
此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。
５）调整调速器。
A侧(安装在缸筒) 从全闭开 1 圈。
B侧 从全闭开 2.5 圈。
６）组装后，接入空气（０．50 Ｍｐａ），确认动作是否顺畅。
Ｂ
侧的调速器
Ａ
侧的调速器
图５−８−１
5-9
Rev1.00c
维修调整要领书

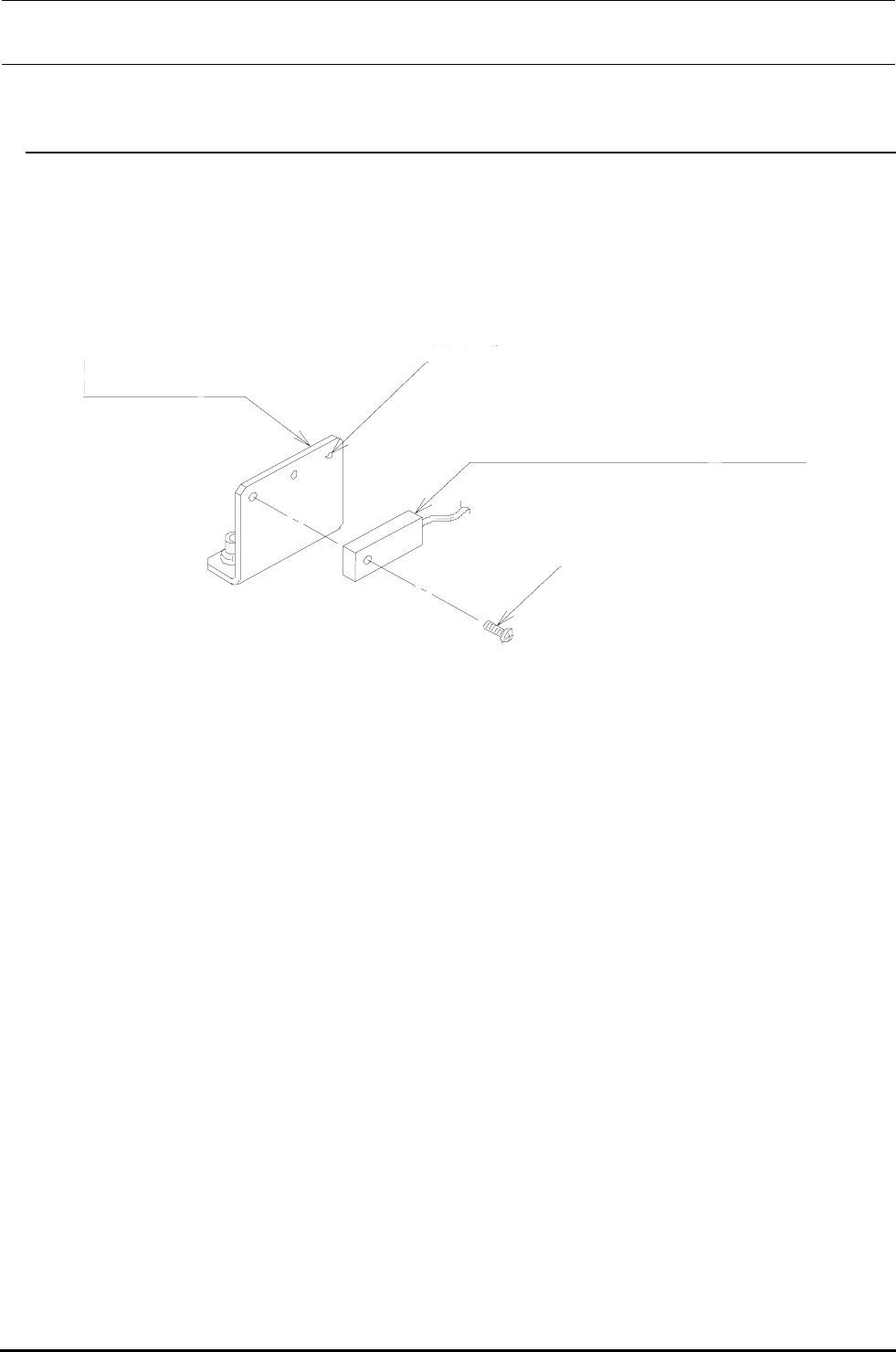

5-9．支撑台原点传感器（BU 原点传感器）的更换
１）从三传感器架卸下传感器。
２）把传感器和传感器配件之间的距离调整为 1ｍｍ。
扎线带用
E9466729AAO BU 原点传感器(L)
BU 传感器架
E4115729000
传感器附属螺丝
图５−９−１
5-10
Rev1.00c
维修调整要领书

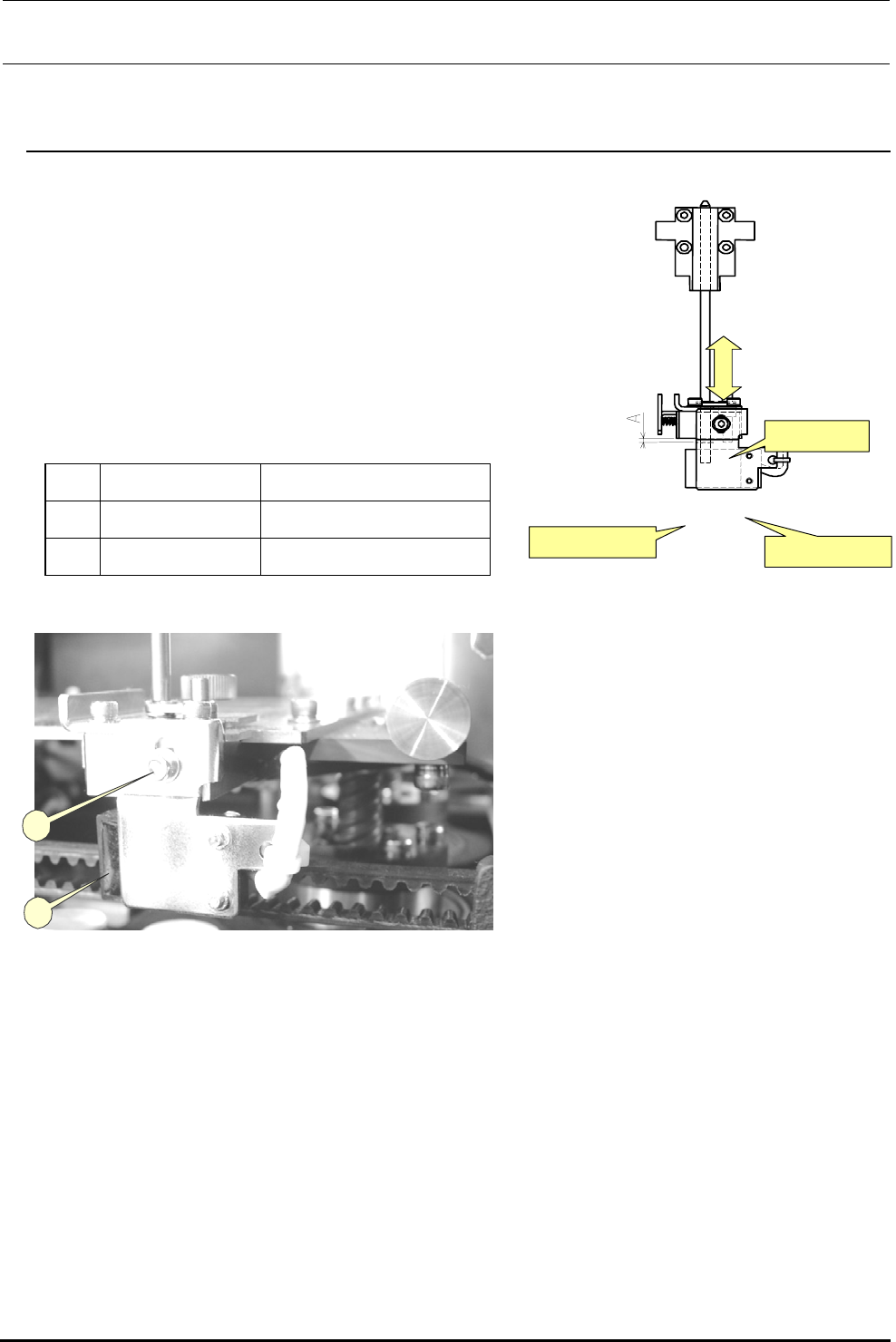

5-10．Ｔ−ＰＩＮ传感器的更换（选购品）
１）卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
-0
０
.5 ｍｍ的状态下，拧松
调节螺丝上下移动传感器架把Ｔ・ＰＩＮ传感器调整到Ｏ
Ｎ。
图５−１１−１
调
整
螺
丝
传
感器
架
Ｔ・ＰＩＮ
传
感器
２）进行电缆线的处理。
ＮＯ 货号 品名
① 40002122 Ｔ．ＰＩＮ ＳＥＮＳ ＡＳＭ
② SL6030692TN
SCREW
图５−１０−１
2
1
5-11
