0601-005 16 テープフィーダ T APE FEEDER GT -08080, 08081, 08082, 08083 GT -08080, 08081, 08082, 08083 Fig. W -4 サプレッサ部 Suppressor Section A B A B 309 309 308 308 304 329 329 307 307 317 317 317 305 302 301 315 317 305 31 1 31 1…
MEMO
0601-005
16
テープフィーダ
TAPE FEEDER
GT-08080, 08081, 08082, 08083 GT-08080, 08081, 08082, 08083

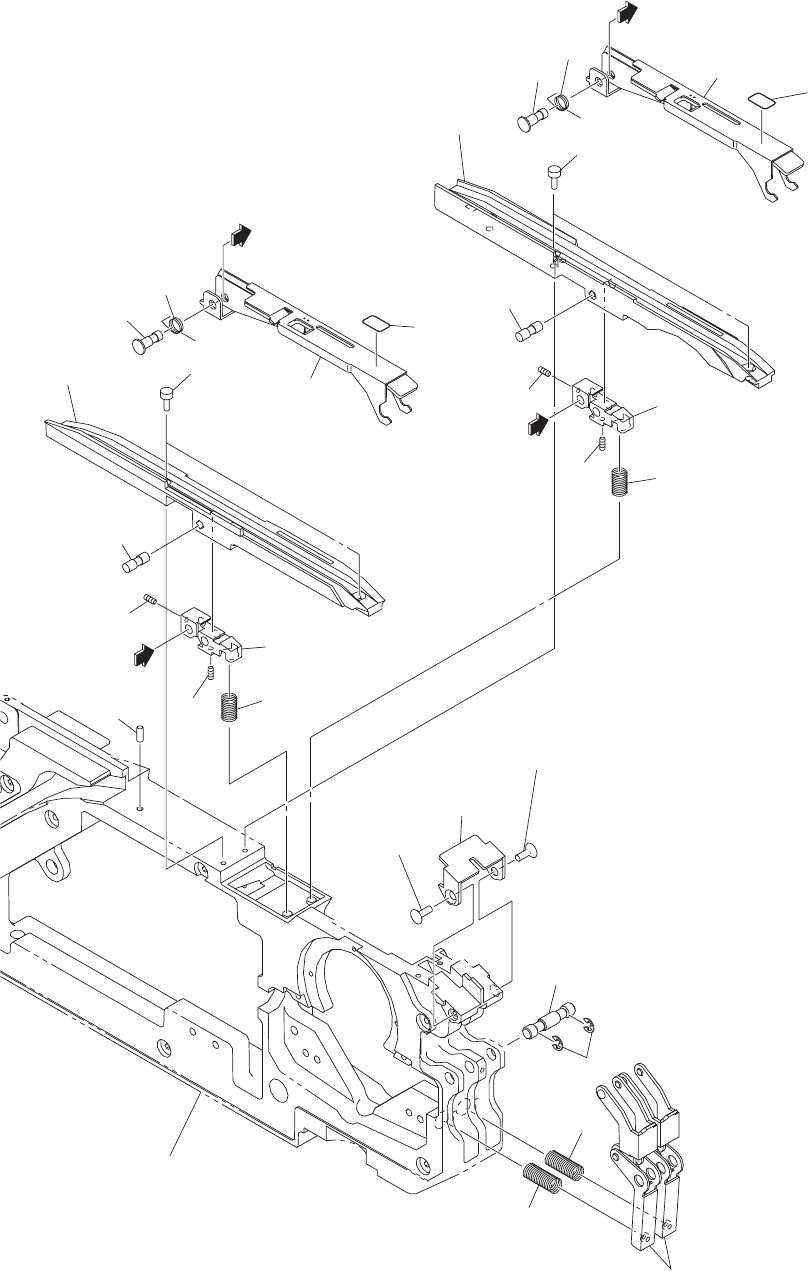

Fig. W-4
サプレッサ部
Suppressor Section
A
B
A
B
309
309
308
308
304
329
329
307
307
317
317
317
305
302
301
315
317
305
311
311
328
322
328
313
316
314
314
312
303
325
325
See Fig.W-1
Key No.1
1012-008
17
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
W-4
301 6301599366 CHUTE(R) 1 1 1 1 804W--110-301 212B2149
302 6301599373 CHUTE(L) 1 1 1
1 804W--110-302 212B2150
303 6301592589 ASSY,LEVER 1
804W--110-303 016S0954
303 6301592602 ASSY,LEVER 1
804M--110-303 016S0956
303 6301576404 ASSY,LEVER 1
804E--110-303 016S0949
303 6301517551 ASSY,LEVER
1 804S--110-303 016S0933
304 6301592596 ASSY,LEVER 1
804W--110-304 016S0955
304 6301592619 ASSY,LEVER 1
804M--110-304 016S0957
304 6301576411 ASSY,LEVER 1
804E--110-304 016S0950
304 6301576374 ASSY,LEVER
1 804S--110-304 016S0948
305 6301441795 BLOCK 2 2 2
2 804W--110-305 211G4513
307 6301266305 PIN,GUIDE(SUP-1) 2 2 2
2 804W--110-307 216F0880
308 6301266312 PIN,GUIDE(SUP-2) 2 2 2
2 804W--110-308 216F0881
309 6301266329 SPRING,TORSION(R) 2 2 2
2 804W--110-309 222P0175
311 6301267661 SPRING,COMP(SUP) 2 2 2
2 804W--110-3113 222M1313
312 6301266183 ASSY,HOOK(FRONT HOOK) 2 2 2 2 804W--110-312 016J0024
313 6301295152 PIN,HINGE 1 1 1
1 804W--110-313 216D0468
314 6301638539 SPRING,COMP 2 2 2
2 804W--110-3141 222M1445
315 6301266466 PIN,LOCATE 2 2 2
2 804W--110-315 216E1489
316 4110009304 RING E 2 2 2 2
2 804W--110-316 221K0095
317 6301268248 SET SCREW(SET SCREW) 4 4 4 4 804W--110-317 221C0100
322 6301345567 GUIDE 1 1 1
1 804W--110-022 212A2190
325 6301101095 BOLT,HEX-SCT 4 4 4
4 804W--110-125 221A0298
328 4110335700 SCR FLT 2.5X6 2 2 2
2 804W--110-028 221D0261
329 0804000K NAME PLATE 2
804W--110-329 0804000K
GT-08080
GT-08081
GT-08082
GT-08083
