1012-008 29 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE G-3 201 6301374932 BASE 1 804G--1 10-201 210A2392 203 6301266091 ASSY ,GEAR(MAKITORI) 1 804G--1 10-203 023E0003 204 6301352305 GEAR(HASUBA) 1 804G--1 …
0909-007
28
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160
Fig. G-3
カバーテープ巻取り部
Cover Tape Winding Section
See Fig.G-1
Key No.1
218
219
220
237
251
244
224
209
204
222
201
225
221
203
222
206
231
212
230
211
227
207
213
205
209
229
.
234
.
236
228
.
233
.
235
210
246
247
230
246
247
252
214
216
1012-008
29
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-3
201 6301374932 BASE 1 804G--110-201 210A2392
203 6301266091 ASSY,GEAR(MAKITORI) 1
804G--110-203 023E0003
204 6301352305 GEAR(HASUBA) 1
804G--110-204 223E0425
205 6301275055 GEAR(HIRA-1) 1
804G--110-205 223E0381
206 6301357614 GEAR(HIRA-2) 1
804G--110-206 223E0428
207 6301275079 LEVER(KAIJYO) 1
804G--110-207 216S2660
209 6301351254 PIN,LOCATE(SITEN-1) 3
804G--110-209 216E1557
210 4111410000 NUT HEX 3 1
804G--110-210 221F0100
211 6301275093 COVER(MAKITORI-1) 1
804G--110-211 211A8728
212 6301275109 COVER(MAKITORI-2) 1
804G--110-212 211A8729
213 6301276601 SPRING,COMP 1
804G--110-2132 222M1329
214 6301609508 ASSY,LEVER(MAKITORI) 1 804G--110-214 016S0967
216 6301275147 ROLLER(A) 1
804G--110-216 213C0209
218 6301275161 PIN,GUIDE 1
804G--110-218 216F0888
219 6301275178 SPRING,COMP 1
804G--110-2191 222M1321
220 6301266602 PIN,GUIDE(BANE) 1
804G--110-220 216F0885
221 6301267715 MOTOR,DC 1
M91 804G--110-221 4M130018
222 6301105390 BEARING,RADIAL 2
804G--110-222 222D0377
224 6301265988 PIN,LOCATE 2
804G--110-224 216E1485
225 6301266466 PIN,LOCATE 2
804G--110-225 216E1489
227 6301275215 PIN,LOCATE(SITEN-2) 1
804G--110-227 216E1495
228 6300008494 BOLT,HEX-SCT 2
804G--110-228 221A0104
229 6300007510 BOLT,HEX-SCT 2
804G--110-229 221A0006
230 4111255403 SCR PAN 2X4 2
804G--110-230 221E0482
231 4110009304 RING E 2 1
804G--110-231 221K0095
233 4111416606 WASHER SPR 2.5 2
804G--110-233 221H0279
234 4111412806 WASHER SPR 3 2
804G--110-234 221H0281
235 4111415708 WASHER F 2.5X5X0.5 2
804G--110-235 221H0336
236 4111413902 WASHER V 3X7X0.5 2
804G--110-236 221H0312
237 6301261621 SENSOR,PHOTO 1
B03 804G--110-507 23G10088
244 4111406300 SCR PAN 2X8 2
804G--110-034 221E0484
246 4111412509 WASHER SPR 2 2
804G--110-246 221H0276
247 4111315305 WASHER F 2X4.3X0.3 2
804G--110-247 221H0333
251 6301293813 COVER 1
804G--110-051 211A8881
252 6301502052 PLATE 1
804G--110-252 211DC141
GT-12160
0612-005
30
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160

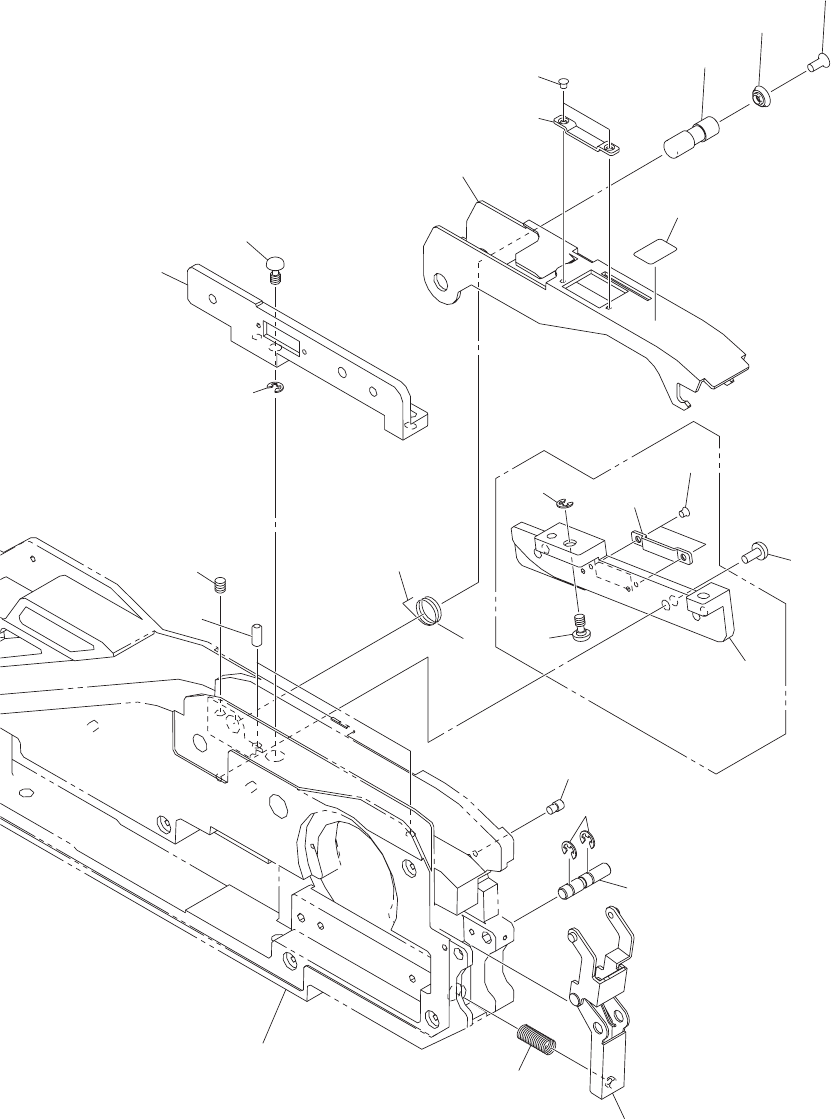

Fig. G-4
サプレッサ部
Suppressor Section
321
320
303
316
318
309
324
321
320
316
318
330
330
307
329
319
313
317
323
314
See Fig.G-1
Key No.1
322
312
331
332
