1012-006 41 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE P-2 101 6301555652 ASSY ,GEAR((WORM)) 1 804P--1 10-101 023E0017 101 -03 6301443935 COLLAR(BEARING) 1 216A1359 101 -06 6301443942 PULLEY ,TIMING 1 223Q…
0710-004
40
テープフィーダ
TAPE FEEDER
GT-24320 GT-24320
Fig. P-2
テープ駆動部
Tape Driving Section
139
127
132
101-03
124
133
131
122
121
116
116
125
106
104
104
See Fig.P-4
Key No.352
See Fig.P-1
Key No.1
103
101-06
101-07
101-07
125
A
A
D
D
129
130
126
.
.
129
130
.
.
134
135
.
.
101
1012-006
41
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
P-2
101 6301555652 ASSY,GEAR((WORM)) 1 804P--110-101 023E0017
101 -03 6301443935 COLLAR(BEARING) 1
216A1359
101 -06 6301443942 PULLEY,TIMING 1
223Q0643
101 -07 6301268248 SET SCREW(SET SCREW) 3 221C0100
103
6301484556 GEAR 1
804P--110-103 223E0451
104 6301490908 ASSY,SPROCKET 2
804P--110-104 023S0064
106 6301492025 PIN,HINGE 1
804P--110-106 216D0547
116 6301302508 BEARING,RADIAL 2
804P--110-116 222D0403
121 6301279190 BELT,TIMING 1
804P--110-121 223L0273
122 6301265988 PIN,LOCATE 1
804P--110-122 216E1485
124 6300007503 BOLT,HEX-SCT 2
804P--110-124 221A0005
125 6300007510 BOLT,HEX-SCT 8
804P--110-125 221A0006
126 6300007527 BOLT,HEX-SCT 2
804P--110-126 221A0007
127 6301330310 MACHINE SCREW 2
221D0175
129 4111412806 WASHER SPR 3 4
804P--110-129 221H0281
130 4111413902 WASHER V 3X7X0.5 4
804P--110-130 221H0312
131 6301279244 BRACKET 1
804P--110-131 211F8483
132 6300007503 BOLT,HEX-SCT 2
804P--110-132 221A0005
133 6300007619 BOLT,HEX-SCT 2
804P--110-133 221A0016
134 4111412905 WASHER SPR 4 2
804P--110-134 221H0284
135 4111414008 WASHER V 4X9X0.8 2
804P--110-135 221H0315
139 6301549781 ASSY,MOTOR,AC-SERVO 1 M01 804P--110-509 0M150012
GT-24320
0710-005
42
テープフィーダ
TAPE FEEDER
GT-24320 GT-24320

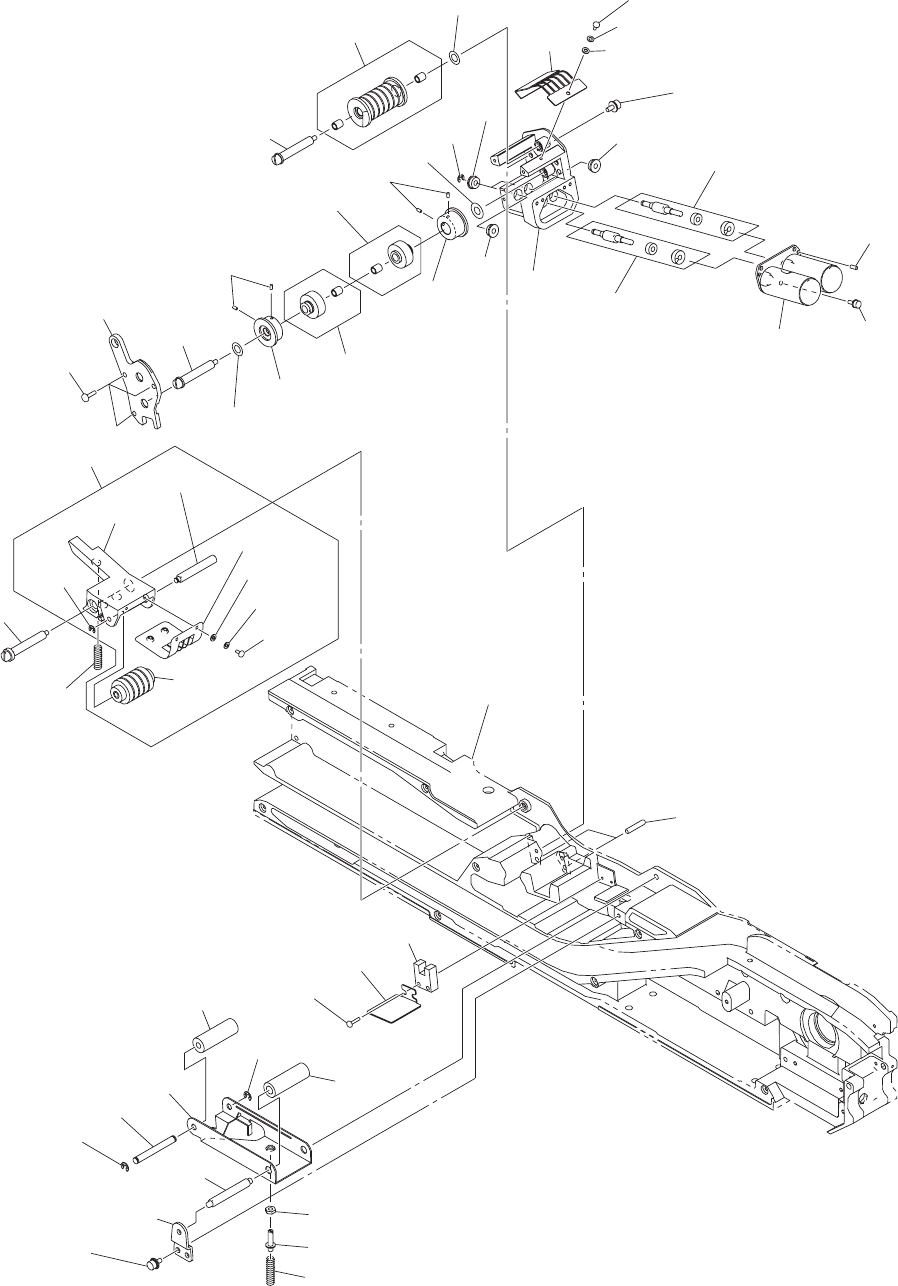

Fig. P-3
カバーテープ巻取り部
Cover Tape Winding Section
234
236
.
.
225
213
222
222
222
203
203
224
237
231
243
247
207-06
241
242
207-03
221
217
238
239
227
207-05
218
214
215
207-01
201
209
207-02
See Fig.P-1
Key No.1
220
219
207-04
212
216
232
232
228
257
229
233
235
.
.
234
236
.
.
254
251
210
248
246
230
207-08
207-07
209
207
248
206
204
204
252
252
253
