0909-003
88
11
12
13
.
.
10
5
3
1
See Fig.W-5
Key No.445
7
8
9
6
2
4
16
See Fig.W-1
Key No.2
See Fig.W-1
Key No.47
15
14
継ぎ
目検出ユニット

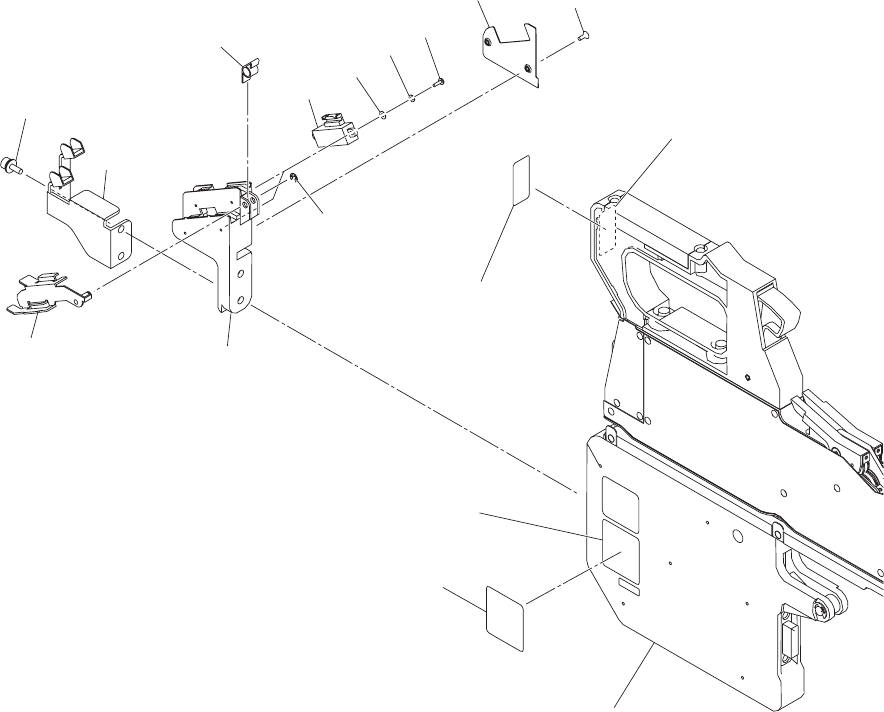

JOINT DETECTION UNIT
DS-08080 DS-08080
Fig. WD-1 8
mm
幅テープフィーダ用
FOR 8mm TAPE FEEDER
1012-006
89
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
WD-1
1 6301556802 FRAME 1 804WD-110-001 210B4161
2 6301300542 ASSY,LEVER(HOLD) 1
804WD-110-002 016S0729
3 6301295886 COVER 1
804WD-110-003 211A8923
4 6301295879 SPRING,TORSION 1
804WD-110-004 222P0183
5 4110160203 RING E 2.5 1
804WD-110-005 221K0114
6 6301289021 SENSOR,PHOTO 2
B01,B02
804WD-110-006 23G10090
7 4110392604 SCR PAN 2X6 4
804WD-110-007 221E0483
8 4111412509 WASHER SPR 2 4
804WD-110-008 221H0276
9 4111413605 WASHER V 2X5X0.3 4
804WD-110-009 221H0307
10 4110335700 SCR FLT 2.5X6 2
804WD-110-010 221D0261
11 6300007664 BOLT,HEX-SCT 2
M4X20 804WD-110-011 221A0021
12 4111412905 WASHER SPR 4 2
804WD-110-012 221H0284
13 4111414008 WASHER V 4X9X0.8 2
804WD-110-013 221H0315
14 0804000C NAME PLATE,INDEX 1 804WD-110-014 0804000C
15 0804000B NAME PLATE,INDEX 1 804WD-110-015 0804000B
16 6301403694 GUIDE 1
804WD-110-016 212A2269
DS-08080
0909-003
90
10
10
3
1
See Fig.G-1
Key No.2
See Fig.G-1
Key No.47
See Fig.G-5
Key No.445
7
8
9
6
2
4
16
.
12
.
11
13
15
14
21
継ぎ目検出ユニット

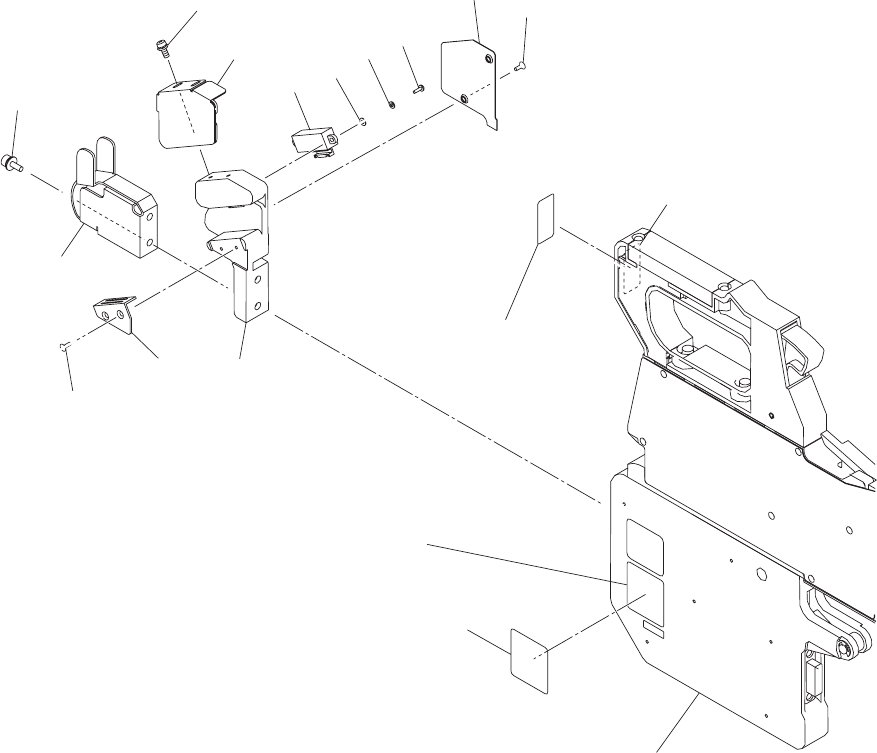

JOINT DETECTION UNIT
DS-12160 DS-12160
Fig. GD-1
12,16mm
幅テープフィーダ用
FOR 12,16mm TAPE FEEDER
