- 119 - 60. NON-STOP OPERAT ION UNIT COMPONENTS ノンストップオペレーション ユニット関係 ２６ ２６ ２７ ２７ ２３ ２４ １９ １８ １７ １８ １７ １６ １６ １５ １５ １４ １３ １２ １１ １０ ９ ８ ７ ６ ５ ４ ３ ２ ２５ １ ２０ ２１ ２１ ２０ ２２
- 118 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27923 SOLDER REC LIGHTNING UNIT
はんだ認識照明組
2
2 401-28880 OCC O PCB ASM
ＯＣＣ Ｏ基板組
(1)
3 HX-0033500-0G SPACER
スペーサ
(4)
4 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１４
(4)
- 119 -

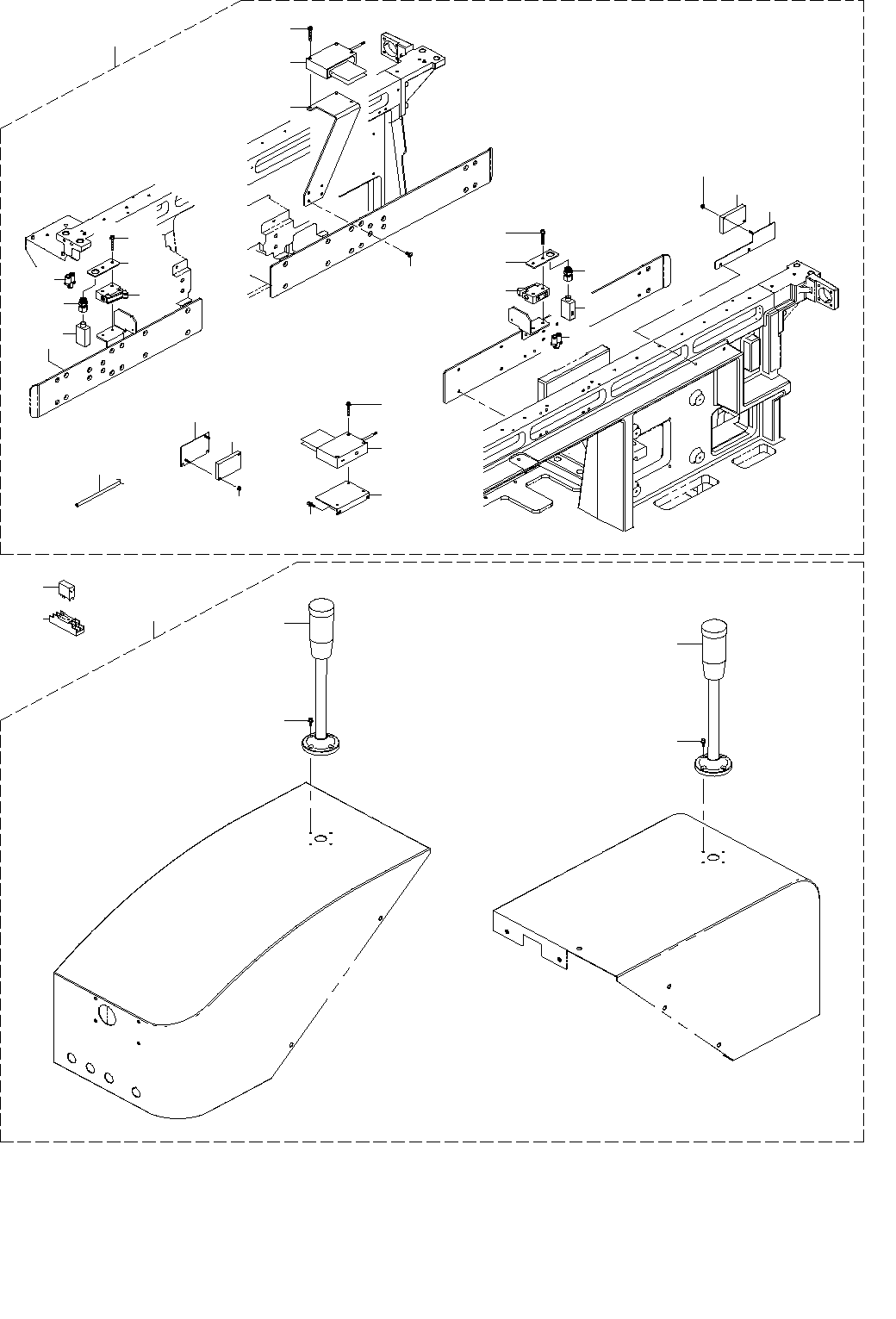

60.NON-STOP OPERATION UNIT COMPONENTS
ノンストップオペレーションユニット関係
２６
２６
２７
２７
２３
２４
１９
１８
１７
１８
１７
１６
１６
１５
１５
１４
１３
１２
１１
１０
９
８
７
６
５
４
３
２
２５
１
２０
２１
２１
２０
２２
- 120 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02.... USED ONLY NON-STOP ノンストップ時のみ使用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-94673 AREA_SENSOR_ASM
エリアセンサ組
1
2 401-94475 AREA_SENSOR_BR_F
エリアセンサブラケット＿Ｆ
(1)
3 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
(1)
4 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(3)
5 401-94476 REFLECTOR_BR_F
リフレクタブラケット＿Ｆ
(1)
6 400-93804 REFLECTOR
リフレクタ
(1)
7 NM-3030410-SE FLANGE NUT M3
フランジナット M3
(2)
8 401-94477 AREA_SENSOR_BR_R
エリアセンサブラケット＿Ｒ
(1)
9 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
(1)
10 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(3)
11 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
12 401-94478 REFLECTOR_BR_R
リフレクタブラケット＿Ｒ
(1)
13 400-93804 REFLECTOR
リフレクタ
(1)
14 NM-3030410-SE FLANGE NUT M3
フランジナット M3
(2)
15 E9816-729-HA0 BUP PRESSURE SENSOR RELAY CABLE ASM
ＢＵＰ圧力センサ中継ケーブル組
(2)
16 PV-0105051-00 MECHANICAL VALVE
メカニカルバルブ
(2)
17 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
(4)
18 E4325-725-000 BANK SENSOR PLATE(CE NSO)
バンクセンサプレート（ＣＥ ＮＳＯ）
(2)
19 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.2)
20 PJ-3010651-06 FEMALE UNION
メス ユニオン
(2)
21
#02
PJ-3080600-07 UNION Y
ユニオン ワイ
(2)
22
#02
SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
23 HB-0015400-00 RELAY
リレー
2
24 HB-0015400-10 RELAY
リレーソケット
2
25 401-28380 MINI_SIGNAL_TOWER_ASM
ミニシグナルタワー組
1
26 401-29010 MINI SIGNAL TOWER CABLE ASM(OP)
ミニシグナルタワーケーブル組
(2)
27 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(8)
