- 42 - NOTE( 注記 ) #01....UNTIL M/C REV.B マシンＲＥＶ．Ｂ以前 #02....AFTER M/C REV.C,HEAD REV.A マシンＲＥＶ．Ｃ，ヘッドＲＥＶ．Ａ以降 REF.NO NOTE PART NO D E S C R I P T I O N 品名 Qty 1 #01 401-82931 HEAD_PLATE_ASSY ヘッドプレート組 1 2 #02 401-947…

- 41 -

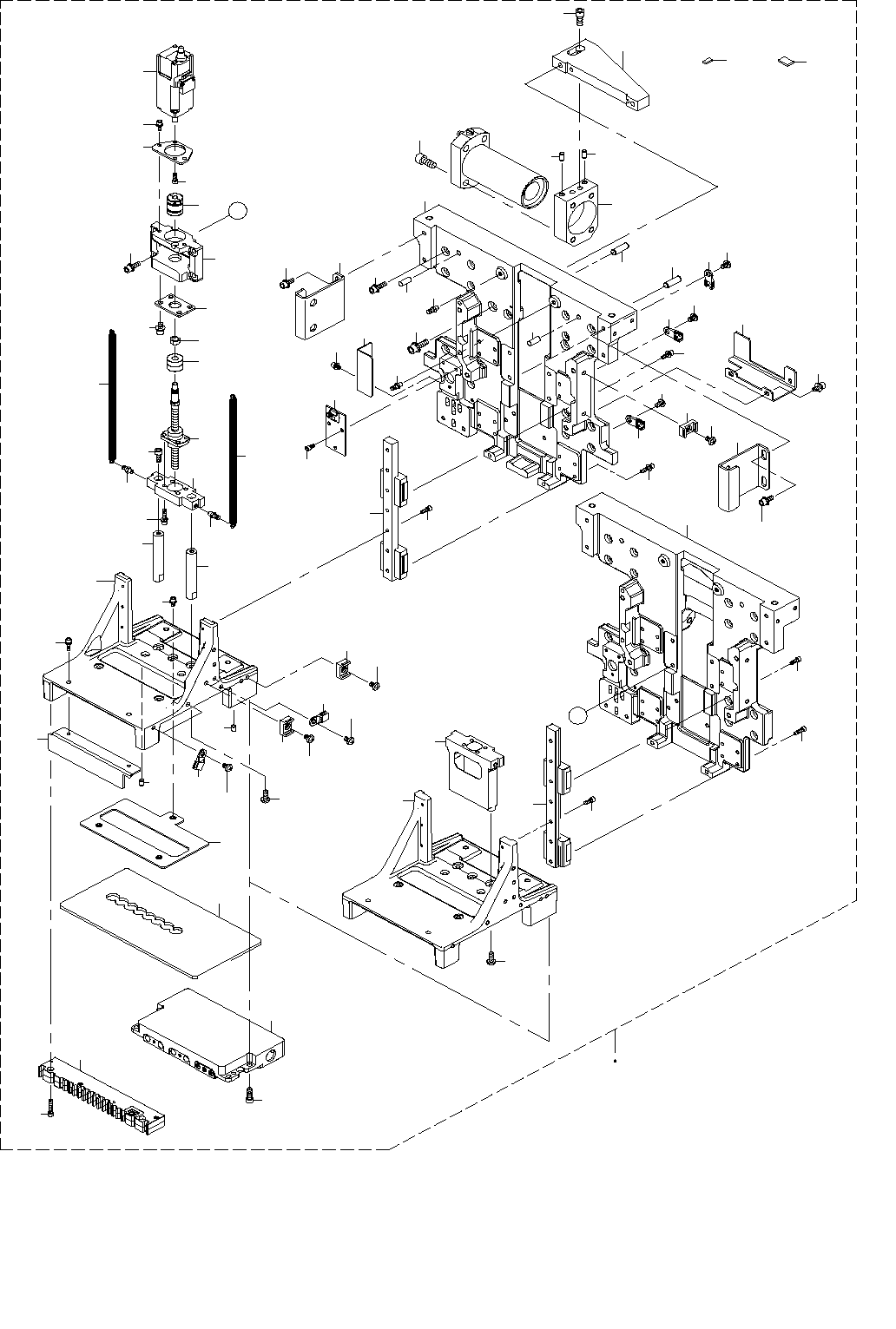

21.HEAD COMPONENTS (3)

ヘッド関係（３）

３

６３

８

７

３

５

４

６

８

７

１０

９

１１

１３

１４

１６

１７

１８

１９

２０

２１

２２

２３

２４

２５

２６

２７

２８

２９

３０

３１

３６

３２

３３

３４

３５

３６

３７

３８

４０

４１

４４

４５

４６

４７

４８

４９

５０

５１

５２

５３

５５

５４

５３

５５

５４

５５

５６

５７

５８

５９

６０

６１

３９

Ａ

１２

１５

４２

４３

６５

６７

６６

６８

６４

７０

６９

６２

- 42 -

NOTE( 注記 ) #01....UNTIL M/C REV.B マシンＲＥＶ．Ｂ以前

#02....AFTER M/C REV.C,HEAD REV.A マシンＲＥＶ．Ｃ，ヘッドＲＥＶ．Ａ以降

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

#01

401-82931 HEAD_PLATE_ASSY

ヘッドプレート組

#02

401-94752 HEAD_PLATE_ASSY_CD

ヘッドプレート組＿ＣＤ

3 PH-0500122-C0 PARALLEL PIN TYPE B 5X12

平行ピンＢ種５Ｘ１２

(2)

4 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

(3)

5 HX-0034400-00 FIXED BASE

束線パーツ

(3)

6 SL-6041492-TN SCREW M4 L=14

座金付き六角穴ボルトＭ４Ｌ＝１４

(16)

7 400-47317 HEAD_HANDLE

ヘッドハンドル

(2)

8 SL-6041092-TN SCREW M4 L=10

座金付き六角穴ボルトＭ４Ｌ＝１０

(4)

9 HX-0029400-00 FIXED BASE

固定ベース

(2)

10 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

(2)

#01

401-86173 X_NUT_HOLDER_B

ナットホルダＢ

(1)

#01

401-86172 X_NUT_HOLDER_A

ナットホルダＡ

(1)

#01

PH-0400082-C0 PARALLEL PIN TYPE B 4X8

平行ピンＢ種４Ｘ８

(2)

#01

SM-6051202-TN SCREW M5X0.8 L=12

六角穴ボルトＭ５Ｘ０．８Ｌ＝１２

(2)

#01

PH-0400122-C0 PARALLEL PIN TYPE B 4X12

平行ピンＢ種４Ｘ１２

(2)

#01

SL-6051692-TN SCREW M5 L=16

座金付き六角穴ボルトＭ５Ｌ＝１６

(2)

17 SM-6061402-TN SCREW

六角穴ボルト

(4)

18 401-82882 LIMIT_DUMPER_ZA

リミットダンパＺＡ

(2)

19 401-82884 LIMIT_DAMPER_ZA_U

リミットダンパＺＡ＿Ｕ

(2)

20 EZ-4454738-01 BEARING (MTA06-15) ANGULAR

アンギュラベアリング（ＭＴＡ０６−１５）

(1)

21 EZ-4463629-01 NUT (Z) BEARING

ベアリングナット（Ｚ）

(1)

22 EZ-4454740-01 SCREW (BLK0606S-3G1) BALL

ボ−ルねじ（ＢＬＫ０６０６Ｓ−３Ｇ１）

(1)

23 401-82918 ANGULAR_PLATE_D6

アンギュラプレートＤ６

(1)

24 SL-6040892-TN SCREW M4 L=8

座金付き六角穴ボルトＭ４Ｌ＝８

(4)

25 401-87431 SERVO MOTOR 30W

サーボモータ３０Ｗ

(1)

26 401-82919 ZA_MOTOR_FRANGE

ＺＡモータフランジ

(1)

27 SM-6030802-TN SCREW

六角穴ボルト

(2)

28 SL-6030892-TN SCREW M3 L=8

座金付き六角穴ボルトＭ３Ｌ＝８

(2)

29 401-82914 ZA_MOTOR_BRACKET

ＺＡモータブラケット

(1)

30 SL-6041292-TN SCREW M4 L=12

座金付き六角穴ボルトＭ４Ｌ＝１２

(4)

31 EZ-4454741-01 COUPLING (SFC-010SA2-5B-5B)

カップリング（ＳＦＣ−０１０ＳＡ２−５Ｂ−５Ｂ）

(1)

#01

401-82921 LNC_LINK_D6

ＬＮＣリンクＤ６

(1)

#01

401-82920 LNC_SHAFT

ＬＮＣシャフト

(2)

#01

SM-6041002-TN SCREW

六角穴ボルト

(2)

35 SL-6031492-TN SCREW M3 L=14

座金付き六角穴ボルトＭ３Ｌ＝１４

(4)

36 401-82922 SPRING_STUD

スプリングスタッド

(4)

#01

401-82923 LM_GUIDE(ML12)

ＬＭガイド（ＭＬ１２）

(2)

#01

SL-6031092-TN SCREW M3 L=10

座金付き六角穴ボルトＭ３Ｌ＝１０

(8)

#01

SL-6031292-TN SCREW M3 L=12

座金付き六角穴ボルトＭ３Ｌ＝１２

(8)

#01

401-82924 LNC_SLIDE_BRACKET

ＬＮＣスライドブラケット

(1)

41 PH-0400062-C0 PARALLEL PIN TYPE B 4X6

平行ピンＢ種４Ｘ６

(2)

42 SM-6030802-TN SCREW

六角穴ボルト

(6)

43 SM-3041052-TN SCREW M4 L=10

丸ねじＭ４Ｌ＝１０

(2)

44 401-82925 LNC_UP_SPRING1

ＬＮＣアップスプリング１

(2)

45 401-82926 DIFFUSER_BR

ディフューザブラケット

(1)

46 401-82927 LNC120_DIFFUSER

ＬＮＣ１２０ディフューザ

(1)

47 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

(3)

48 401-82928 DISTURBANCE_COVER

ディスターバンスカバー

(1)

49 SL-6031092-TN SCREW M3 L=10

座金付き六角穴ボルトＭ３Ｌ＝１０

(2)

50 401-82791 LNC120-8

ＬＮＣ１２０−８

(1)

51 SM-6031602-TN SCREW M3 L=16

六角穴ボルトＭ３Ｌ＝１６

(2)

52 SM-6041202-TN SCREW M4X0.7 L=12

六角穴ボルトＭ４Ｘ０．７Ｌ＝１２

(4)

53 HX-0029400-00 FIXED BASE

固定ベース

(3)

54 HX-0034400-00 FIXED BASE

束線パーツ

(3)

55 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

(6)

56 401-82883 X_LIMIT_SENSOR_DOG

Ｘリミットセンサドグ

(1)

57 SL-6040892-TN SCREW M4 L=8

座金付き六角穴ボルトＭ４Ｌ＝８

(2)

58 401-28883 THERMAL SENSOR PCB ASM

サーマルセンサ基板組

(1)

59 SM-6030602-TN SCREW M3X6

六角穴ボルトＭ３Ｘ６

(3)

60 401-82930 THERMAL_SENSOR_COVER

サーマルセンサーカバー

(1)

61 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

(2)

#01

401-82878 HEAD_PLATE

ヘッドプレート

(1)

#02

401-94741 HEAD_PLATE

ヘッドプレート

(1)

#02

401-94743 LNC_LINK

ＬＮＣリンク

(1)

#02

401-94753 ZA_LINEAR_GUIDE

ＺＡリニアガイド

(2)

#02

SM-6030802-TN SCREW

六角穴ボルト

(8)

#02

SM-6031002-TN SCREW M3 L=10

座金付き六角穴ボルトＭ３Ｌ＝１０

(8)

#02

401-94745 LNC_SLIDE_BRACKET

ＬＮＣスライドブラケット

(1)

#02

SM-6030802-TN SCREW

六角穴ボルト

(6)

#02

SM-3041052-TN SCREW M4 L=10

丸ねじＭ４Ｌ＝１０

(2)

- 43 -

22.HEAD RELATED COMPONENTS

ヘッド周り関係

３

２

１

３

２

３

２

４

５

６

７

８

９

１０

１１

１２

１３

１４

１５

１６

１７

１８

１９

２１

２０

２２

２３

２４

２５

２６

２７

２８４８

２９

３０

３２

３３

３４

３５

３６

３７

３８

３９

４０

４１

４２

４３

４２

４３

４２

４３

４２

４３

４２

４３

４２

４３

４２

４３

４２

４４

４５

Ａ

Ｂ

Ｃ

８

３１

４７

４６
