- 52 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83567 BASE_BAR _ASM ベースバー組 1 2 SL-6063 592-TN SCREW 座金付き六角穴ボルトＭ６ Ｌ＝３５ (8) 3 HX-0034400-0 0 FIXED BASE 束線パーツ (1) 4 SM-4040601 -SC SCREW M4 X0.7 L=6 なべ小ねじ Ｍ４Ｘ０…
- 51 -

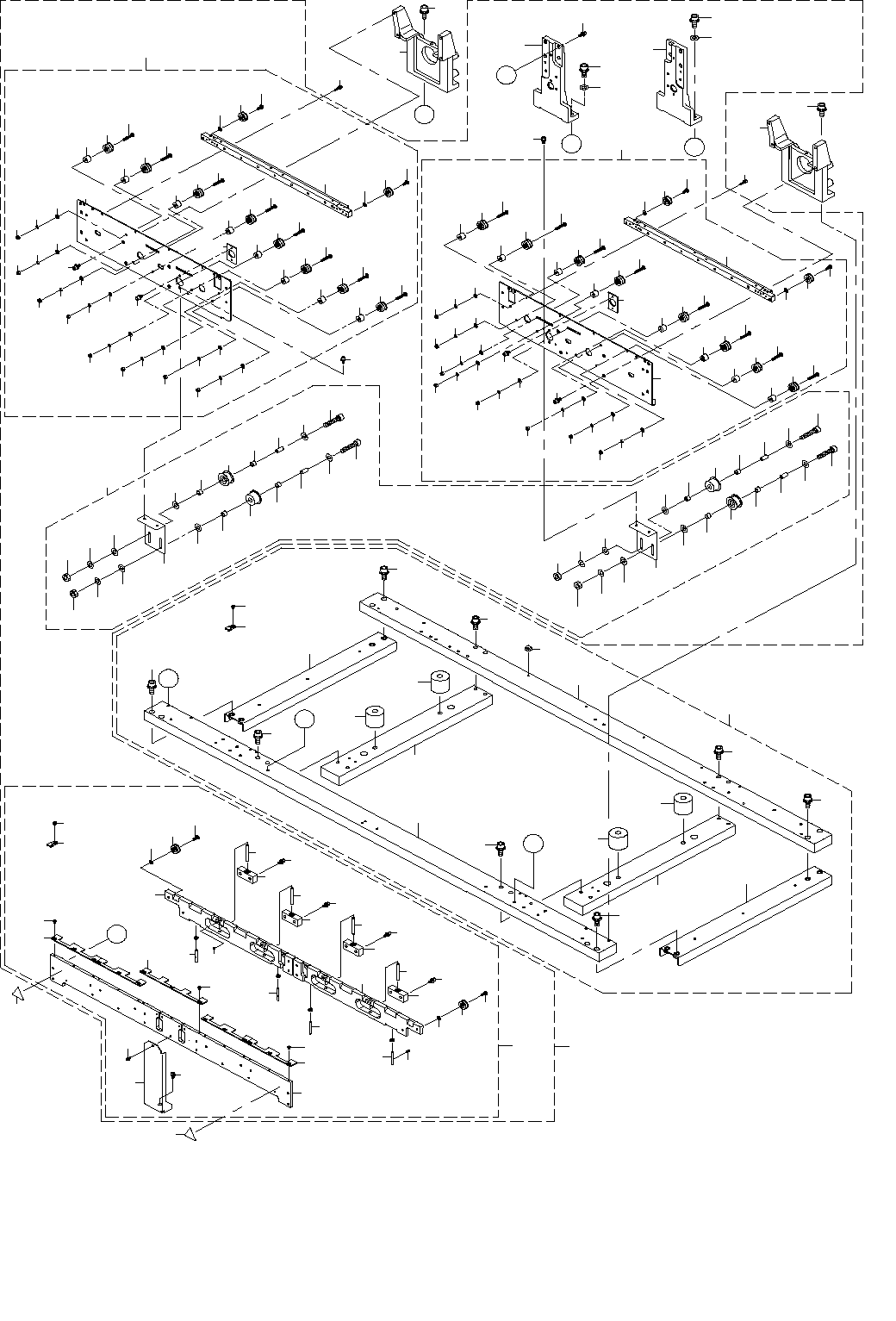

26.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
１
４０
１２
３８
３９
８６
１２
Ｄ
Ｃ
Ｂ
Ａ
１３
１３
４２
４１
Ｃ
１７
１１
３２
５
６
７
９
７
２４
Ｄ
Ｂ
２１
２０
３３
１１
２
２
２
１１
２
１１
１０
８
８
８
８
９
４
３
４３
４５
５０
４９
５２
４９
４７
４７
５１
５０
５３
４９
５４
４９
４７
４８
４７
５１
４９
４９
４６
５２
４８
２３
２５
２８
２８
３１
３１
３１
３１
２９
３４
３５
３０
３０
３０
２０
３３
２１
３６
３６
２２
２２
２７
２６
１８
３７
Ａ
１９
６８
４９
５０
５１
４９
５０
５１
５２
５２
５３
４９
４９
４９
４７
４８
４７
５４
４６
４７
４８
４７
４９
５７
５８
６７
６５
６２
６４
６３
５９
１４
６３
６２
６４
６２
６３
６４
６３
６２
６４
６３
６２
７０
６３
６２
７０
６３
６２
６４
４４
６０
６１
６０
５９
６１
６６
６７
６６
６５
６７
６６
６５
６７
６５
６６
６７
６５
６６
６７
６６
６５
６７
６６
６５
６７
６６
６５
５６
１４
８１
８０
７４
７３
７５
７８
７７
７６
７４
７３
７５
７４
７３
７５
７４
７３
７５
７３
７４
７５
７４
７３
７５
７４
７３
７５
７４
７３
７５
８４
８２
８５
７２
８５
８２
７２
７９
７８
７７
７６
７８
７７
７６
７８
７７
７６
７８
７７
７６
７８
７６
７７
７８
７７
７６
７８
７７
７６
８３
４４
５
５
７
１
２７
２２
３６
２７
２２
３６
２７
６３
６２
６４
６９
１５
１５
１６
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83567 BASE_BAR_ASM
ベースバー組
1
2 SL-6063592-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝３５
(8)
3 HX-0034400-00 FIXED BASE
束線パーツ
(1)
4 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
5 401-83052 BASE_BAR_R
ベースバーＲ
(1)
6 401-86605 BASE_BAR_F_L_ADD
ベースバーＦＬ追加工
(1)
7 400-70087 BASE BAR S(L)
ベースバーＳ（Ｌ）
(2)
8 401-83377 BASE_BAR_SPACER
ベースバースペーサ
(2)
9 400-00996 BASE BAR SS(L)
ベースバーＳＳ（Ｌ）
(2)
10 HX-0070600-0A MOUNT BASE
マウントベース
(4)
11 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
12 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
2
13 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
14 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
8
15 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール（３１．５）
2
16 401-83564 CONVEYOR_RAIL_F_ASM
搬送レールＦ組
1
17 401-83830 CONVEYOR_RAIL_FC_ASM
搬送レールＦＣ組
(1)
18 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
20 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(8)
21 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(8)
22 401-28609 SHAFT_SUPPORT_ASM
シャフトサポート組
(4)
23 401-83040 RAIL_GUIDE_F_650
レールガイドＦ＿６５０
(1)
24 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(4)
25 401-83041 CONVEYOR_RAIL_C_A
搬送レールＣ＿Ａ
(1)
26 401-83029 CONVEYOR_RAIL_C_B
搬送レールＣ＿Ｂ
(1)
27 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
28 401-83027 PWB_GUIDE_PLATE_A
ＰＷＢガイドプレートＡ
(4)
29 401-83056 PWB_GUIDE_PLATE_C
ＰＷＢガイドプレートＣ
(1)
30 EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(15)
31 401-83077 CLAMP_SHAFT
クランプシャフト
(4)
32 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
33 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
34 401-83379 RAIL_GUIDE_SUPPORT
レールガイドサポート
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
36 401-28520 NEEDLE_ROLLER
ニードルローラ
(4)
37 HX-0034400-00 HARNESS PARTS
束線パーツ
(6)
38 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
39 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
40 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
41 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
42 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
43 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
44 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
45 401-84582 PULLEY_BRAKET_ASM
プーリーブラケット組
(1)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(2)
47 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(8)
48 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(4)
49 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(12)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
51 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(4)
52 SM-6052502-TN SCREW
六角穴ボルト
(4)
53 400-00976 PULLEY BRAKET
プーリブラケット
(2)
54 E2157-721-000 PULLEY B
プーリ Ｂ
(2)
55 401-83828 RAIL_PLATE_FL_ASM
レールプレートＦＬ組
(1)
56 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
57 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
58 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
59 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
60 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
61 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
62 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(8)
63 E2055-721-000 PULLEY SPACER
プーリスペーサ
(8)
64 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(6)
65 WP-0430801-SC WASHER M4
平座金 Ｍ４
(8)
66 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(8)
67 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(8)
68 401-83032 CONVEYOR_RAIL_S
搬送レールＳ
(1)
69 401-83043 RAIL_PLATE_FL
レールプレートＦＬ
(1)
70 SM-4042301-SC SCREW M4X0.7 L=23
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２３
(2)
71 401-83829 RAIL_PLATE_FR_ASM
レールプレートＦＲ組
(1)
72 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
73 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(8)
74 E2055-721-000 PULLEY SPACER
プーリスペーサ
(8)
75 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(8)
76 WP-0430801-SC WASHER M4
平座金 Ｍ４
(8)
77 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(8)
78 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(8)
79 401-83032 CONVEYOR_RAIL_S
搬送レールＳ
(1)
80 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
81 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
82 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
83 401-83044 RAIL_PLATE_FR
レールプレートＦＲ
(1)
84 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
85 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
86 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
- 53 -

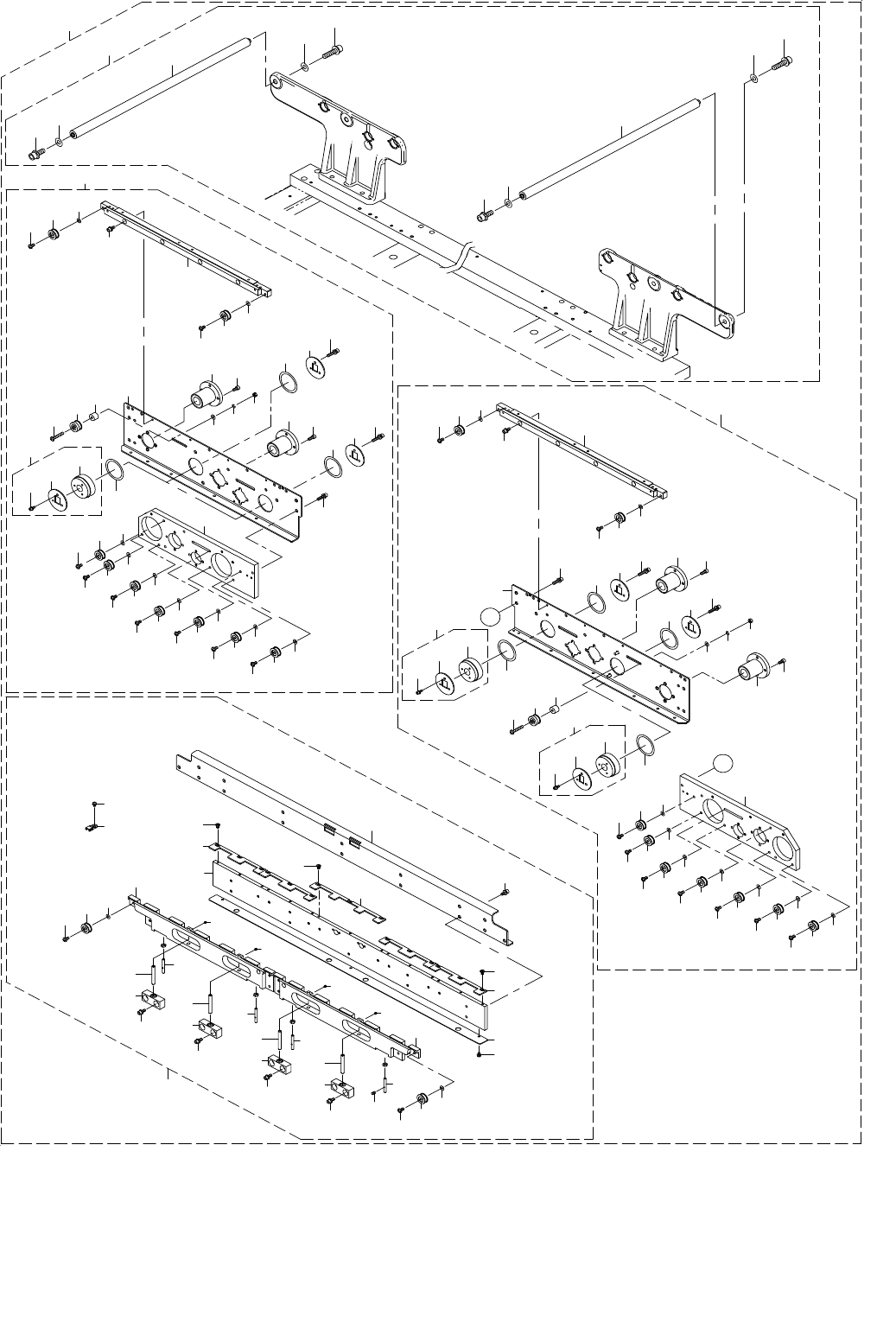

27.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
29
23
1
25
20
45
42
39
48
38
26
36
40
37
17
11
41
50
24
37
28
27
A
A
33
44
55
56
54
53
82
81
80
81
83
81
82
80
83
81
79
21
12
10
19
10
6
22
22
22
3
4
5
6
10
7
8
9
12
13
14
15
14
15
14
15
14
15
16
16
16
16
11
20
17
18
18
18
18
22
2
47
43
35
47
35
43
31
32
30
31
32
30
31
32
30
31
30
32
31
30
32
30
32
31
34
30
32
31
49
40
37
36
39
78
52
57
60
58
59
59
58
60
59
58
60
59
58
60
59
60
58
58
60
59
58
60
59
61
62
72
70
75
71
63
75
71
63
54
53
56
55
68
65
64
68
64
65
65
65
76
77
66
67
67
69
73
51
46
74
