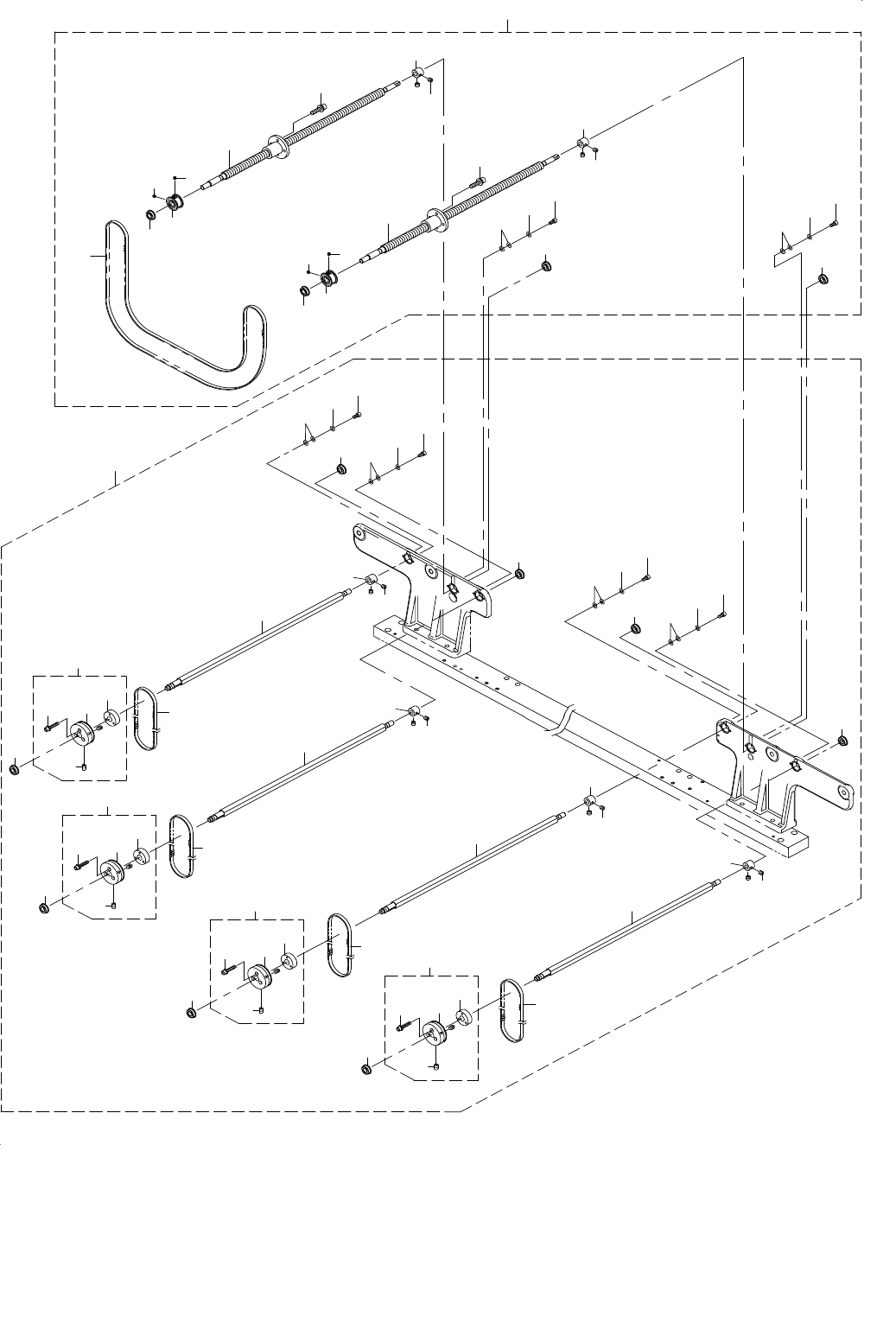

28.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
13
1
3
11
7
6
16
18
17
26
16
18
17
26
20
17
16
14
27
3
2
6
19
14
8
11
7
15
4
26
27
9
14
27
12
18
3
5
5
10
5
10
5
3
8
9
12
4
14
27
19
26
18
16
17
19
19
15
25
22
23
24
26
21
20
26
21
24
23
22
25
26
21
24
23
22
25
26
21
24
23
22
25
- 56 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83560 SCREW SHAFT ASM
スクリューシャフト組
1
2 E2146-721-000 TIMING BELT
タイミングベルト
(1)
3 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
4 401-83059 SCREW_SHAFT
スクリュウシャフト
(2)
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 401-84270 PULLEY_A
プーリ＿Ａ
(2)
11 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
13 401-83563 DRIVE SHAFT ASM
ドライブシャフト組
1
14 E2141-721-000 STOPPER COLLAR
ストッパカラー
(4)
15 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(2)
16 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(16)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(8)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(8)
19 401-83058 DRIVE_SHAFT
ドライブシャフト
(4)
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(4)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(8)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(8)
- 57 -

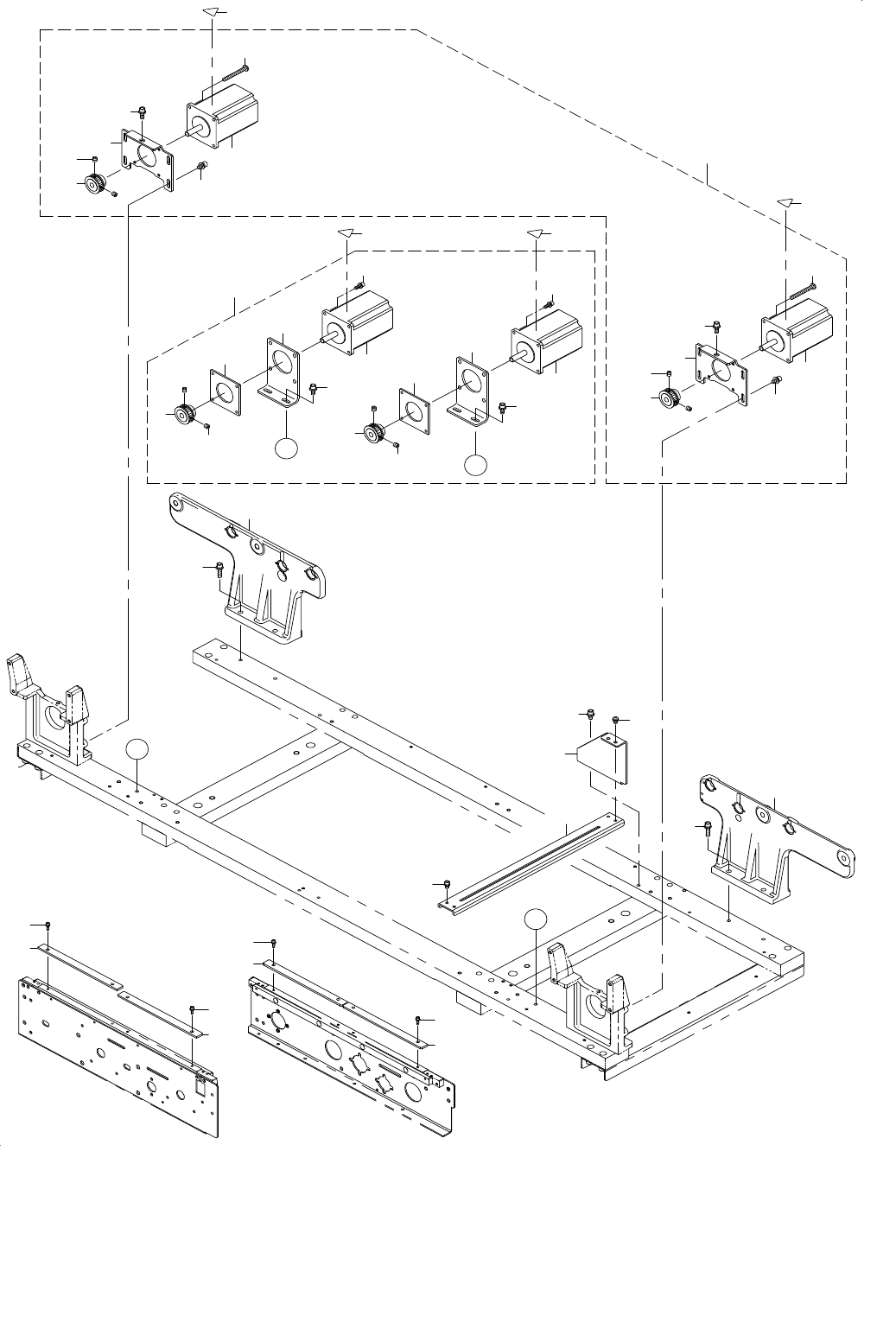

29.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
3
4
6
7
8
17
13
14
5
A
15
16
A
B
23
22
24
24
9
B
8
7
4
3
9
5
6
11
12
12
11
16
15
14
13
17
2
10
25
19
27
20
1
1
1
1
18
18
18
18
26
26
26
26
21
