- 69 - 35. AIR COMPONENTS エアー関係 １６ １３ １１ １２ １７ ３８ ２１ ２０ １９ ２２ ２３ ６ ７ ３４ ４ ８ １５ １８ ３２ ２９ ３１ ３０ ３３ １ ２ ２８ ３ ３７ ５ ２４ ２５ ３５ １４ ２６ ２７ ３６ ９ １０
- 68 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83553 BU_UNIT
ＢＵユニット
1
2 HX-0029400-00 FIXED BASE
固定ベース
(2)
3 401-85225 BU_BASE_RS
ＢＵベースＲＳ
(1)
4 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
5 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
6 401-83867 ENCORDER UNIT
エンコーダユニット
(1)
7 400-93905 ENCORDER SHAFT
エンコーダシャフト
(1)
8 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
9 400-93906 STOPPER DISC
ストッパディスク
(1)
10 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 400-93904 ENCORDER BR
エンコーダブラケット
(1)
15 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
16 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
17 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
18 SB-8160001-00 BEARING
ころがり軸受
(3)
19 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
20 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(2)
21 SM-6085002-TN BOLT
六角穴ボルト
(4)
22 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
23 401-83067 BU_MOTOR_BR
ＢＵモータブラケット
(1)
24 401-83554 TORQUE_SUPPORT_RS_ASM
トルクサポーＲＳ組
(1)
25 SB-1170001-00 BEARING
ころがり軸受
(2)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ１７Ｘ１）
(1)
27 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
28 401-28428 TORQUE_SUPPORT_J
トルクサポートＪ
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブルモータープーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 401-83078 BU_TOSION_SPRING
ＢＵトーションスプリング
(1)
33 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
34 SM-6041002-TN SCREW
六角穴ボルト
(18)
35 401-29637 BU AXIS SERVO MOTOR
ＢＵ軸サーボモータ
(1)
36 400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールねじユニット
(3)
37 L177E-021-000 HOLDER CUSHION
ホルダークッション
(1)
38 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
40 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブルプーリー
(1)
41 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブルボールスクリュー
(1)
42 L176E-921-000 CLAMP HOLDER
クランプホルダー
(1)
43 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
44 401-14270 BU STOPER ASSY L
ＢＵストッパ組Ｌ
(1)
45 PV-1502090-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
46 400-00970 BU STOPER
ＢＵストッパ
(1)
47 SM-6051002-TN SCREW
六角穴ボルト
(2)
48 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
49 SM-6042002-TN SCREW
六角穴ボルト
(2)
50 400-94746 BU STOPPER BR
バックアップストッパブラケット
(1)
51 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
52 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
53 HX-0029400-00 FIXED BASE
固定ベース
(1)
54 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
55 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2.5)
56 401-83555 SUPPORT_TABLE_ASM
サポートテーブル組
1
57 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(3)
58 WP-0651001-SC WASHER
平座金
(3)
59 401-22963 BU_GUIDE_SHAFT
ＢＵガイドシャフト
(3)
60 401-47002 BU_SENSOR_DOG
ＢＵセンサドグ
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
62 L177E-121-000 BALL SCREW SUPPORT PLATE
ボールスクリューサポートプレート
(3)
63 401-83064 SUPPORT_TABLE
サポートテーブル
(1)
64 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(9)
65 401-83063 SIDE_BEAM
サイドビーム
(4)
66 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(9)
67 401-83061 BU_RELEASE_SUPPORT
ＢＵリリースサポート
(4)
68 401-83062 BU_RELEASE_SUPPORT_BS
ＢＵリリースサポートＢＳ
(2)
69 401-83068 SLIDE_SHEET
スライドシート
(4)
70 401-28562 BU_SELECT_CYLINDER_ASM
ＢＵセレクトシリンダ組
(2)
71 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
72 401-29048 BU CHANGE CABLE ASM
ＢＵチェンジケーブル組
(1)
73 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
(2)
74 401-28510 SLIDE_RAIL
スライドレール
(4)
75 HX-0034400-00 FIXED BASE
束線パーツ
(4)
76 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
77 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
(8)
78 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
79 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(8)
80 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(8)
81 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
- 69 -

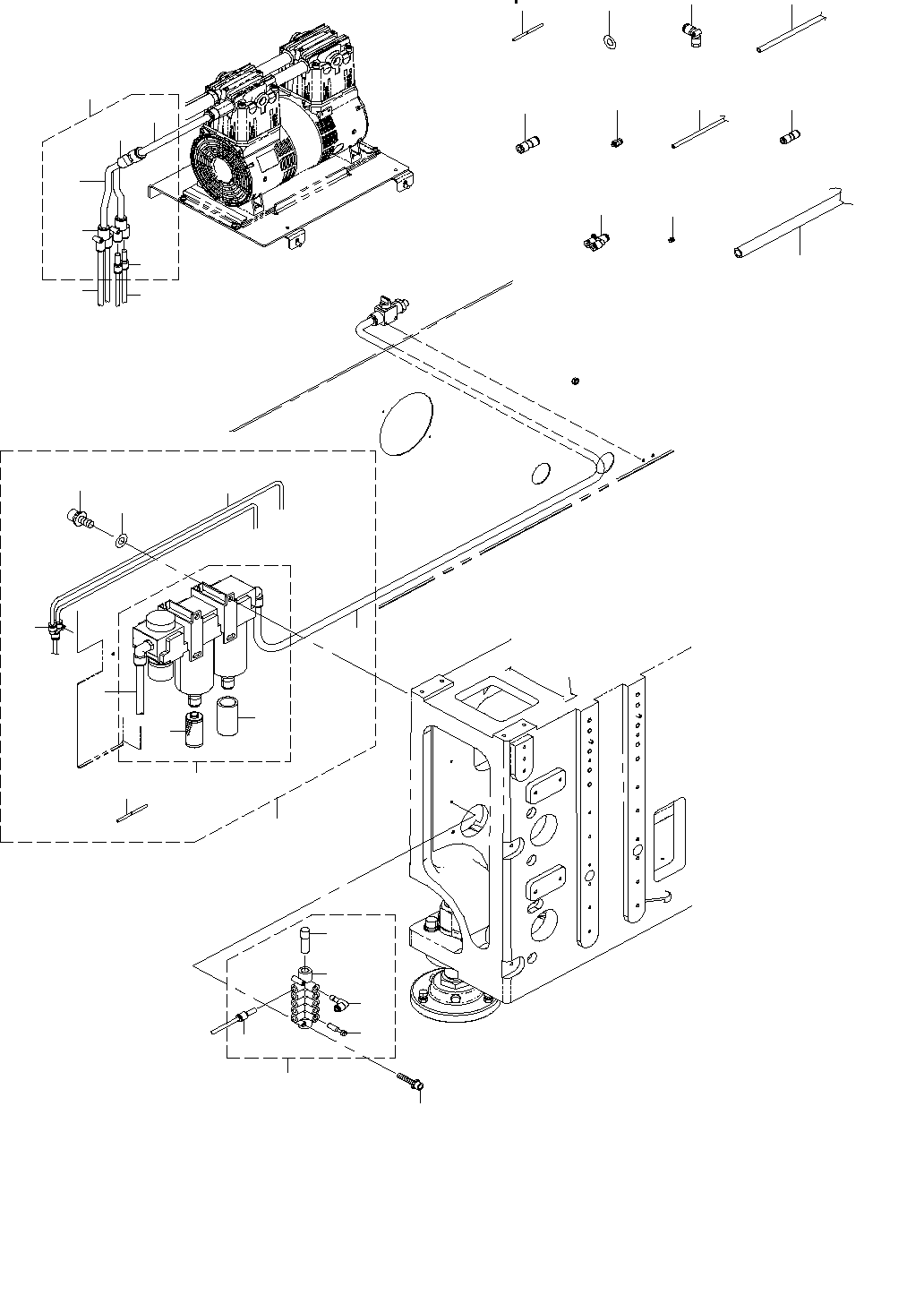

35.AIR COMPONENTS
エアー関係
１６
１３
１１
１２
１７
３８
２１
２０
１９
２２
２３
６
７
３４
４
８
１５
１８
３２
２９
３１
３０
３３
１
２
２８
３
３７
５
２４
２５
３５
１４
２６ ２７
３６
９
１０
- 70 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12
2 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2.5
3 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
3.05
4 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
2
5 PJ-3040800-02 ELBOW UNION
エルボ
10
6 400-54839 SOFT NYLON 8
ソフトナイロン８
15.1
7 400-94700 AIR COMBINATION ASSY
エアーコンビネーション組
1
8 400-63483 AIR COMBINATION
エアーコンビネーション
(1)
9 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
10 PF-9010100-00 FILTER ELEMENT
フィルタエレメント
(1)
11 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF TUBE
チューブ
(0.45)
14 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.05)
15 BT-1200801-EF TUBE
チューブ
(1)
16 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(1.7)
17 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
18 401-47664 MANIFOLD_ASM
マニホールド組
1
19 PJ-3010600-03 REDUCER
レデューサ
(3)
20 PJ-3091200-03 MANIFOLD
マニホールド
(1)
21 PJ-0200000-03 PLUG ROUND 12
プラグ φ１２
(1)
22 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(3)
23 PX-9500070-00 PLUG
プラグ
(3)
24 PJ-3030800-01 UNION STRAIGHT
ユニオンストレ−ト
2
25 PJ-3010605-03 HALF UNION
ハーフユニオン
1
26 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12.1
27 PJ-3030600-01 STRAIGHT UNION
ストレートユニオン
1
28 401-47611 VACUUM_PUMP_AIR_ASM
バキュームポンプエア組
1
29 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(0.3)
30 BT-1200801-EF TUBE
チューブ
(0.2)
31 PJ-3081200-02 UNION Y
ユニオン ワイ
(1)
32 400-69259 DIFFERENT BORE UNION Y
ディファレントボレーユニオンＹ ＫＱ２Ｕ−０８−１０
(2)
33 PJ-3010600-03 REDUCER
レデューサ
(2)
34 PJ-3080600-07 UNION Y
ユニオン ワイ
5
35 PJ-0205000-02 PLUG
プラグ
1
36 BT-1200801-EF TUBE
チューブ
0.2
37 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
2
38 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
2
