- 79 - 40. FCS COMPONENTS ＦＣＳ 関係 31 17 6 15 18 7 9 26 14 16 14 15 13 25 24 11 2 3 4 1 5 8 10 20 22 27 28 29 30 21 23 12 32 33 19 ＦＣＳ関係
- 78 -
NOTE(注記) #01....FOR VCS UNIT I_II, ＶＣＳユニットＩ＿ＩＩ，
FOR VCS UNIT II_III ＶＣＳ ユニット ＩＩ ＿ ＩＩＩ 用
#02....FOR VCS UNIT I_III, ＶＣＳユニットＩ＿ＩＩＩ，
FOR VCS UNIT II_III ＶＣＳ ユニット ＩＩ ＿ ＩＩＩ 用
#03....EXCEPT VCS UNIT I ＶＣＳ ユニット Ｉ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86783 VCS_CAMERA_I
VCS_カメラ_I
1
2 401-09807 S_VCS LENS STD
Ｓ＿ＶＣＳレンズＳＴＤ
(1)
3 401-33149 VCS CAMERA
ＶＣＳカメラ
(1)
4 400-93915 VCS_LENS_HOLDER
ＶＣＳレンズホルダ
(1)
5 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
6 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
7
#01
401-86784 VCS_CAMERA_II
ＶＣＳ＿カメラ＿ＩＩ
1
8 401-09808 S_VCS LENS OPT
Ｓ＿ＶＣＳレンズＯＰＴ
(1)
9 401-33149 VCS CAMERA
ＶＣＳカメラ
(1)
10 400-93915 VCS_LENS_HOLDER
ＶＣＳレンズホルダ
(1)
11 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
12 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
13
#02
401-86785 VCS_CAMERA_III
ＶＣＳ＿カメラ＿ＩＩＩ
1
14 401-88312 VCS3 LENS
ＶＣＳ３レンズ
(1)
15 401-88244 VCS CAMERA
ＶＣＳカメラ
(1)
16 401-88162 VCS_LENS_HOLDER_10MM
ＶＣＳレンズホルダ１０ＭＭ
(1)
17 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
18 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
19
#03
400-71347 AIR_CYLINDER
エアシリンダ
1
20
#03
PJ-3010405-05 HALF UNION
ハ−フユニオン
2
21
#03
SL-6032542-TN SCREW
座金付き六角穴ボルト
2
22
#03
WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
2
23
#03
400-00628 VCS GUIDE RAIL
ＶＣＳガイドレール
1
24
#03
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
25
#03
400-00629 VCS SLIDER
ＶＣＳスライダー
1
26
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
27
#03
400-00630 SLIDE SPACER NUT
スライドスペーサナット
1
28
#03
WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
1
29 401-86786 VCS_LIGHT_UNIT
ＶＣＳライトユニット
1
30 401-83486 S_VCS_LIGHT_UNIT ASM
Ｓ＿ＶＣＳライトユニット組
(1)
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
32 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(1)
33 400-71348 BACK_SCREEN_S
バックスクリーンＳ
(1)
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
35 HX-0005500-0E GROMMET
ブッシュ
(1)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
37 401-86249 FLAT_PLATE_RS1
フラット＿プレート＿ＲＳ１
(2)
38 400-56913 STEP SCREW
段ねじ
(2)
39 HX-0034400-00 FIXED BASE
束線パーツ
(6)
40 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(4)
41 HX-0067100-0B GROMMET
グロメット
(0.07)
42 401-32986 BACK LIGHT PCB ASM
バックライト基板組
(1)
43 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
44 401-11657 SIDE_LIGHT_COVER
サイドライトカバー
(1)
45 401-80854 SIDE LIGHT ASM
サイドライト組
(2)
46 401-83363 AIR_CYLINDER
エアシリンダ
(2)
47 PJ-0320390-01 URETHANE BARBED JOINT
ウレタンバーブ継手
(4)
48 401-83364 VCS_GUIDE_SH
ＶＣＳガイドシャフト
(2)
49 401-83365 VCS_SUB_FRAME
ＶＣＳサブフレーム
(1)
50 401-83366 CYLINDER_NUT
シリンダナット
(2)
51 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2)
52 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(2)
53 401-83371 CABLE_SAFETY_BR_RS1
ケーブルセーフティブラケット＿ＲＳ１
(1)
54 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(6)
55 PC-0124070-00 SPEED CONTROLLER
スピード コントローラ
(2)
56 PJ-3080400-06 UNION Y
ユニオン ワイ
(2)
57 SB-8060001-00 LINEAR BEARING
リニア ベアリング
(2)
58 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
59 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
60 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(2)
61 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
62 401-83367 SIDE_REFLECTOR
サイドリフレクタ
(4)
63 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
64 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
65 401-83368 VCS_SENSOR_DOG
ＶＣＳセンサドグ
(1)
66 401-83369 VCS_SENSOR_BR
ＶＣＳセンサブラケット
(1)
67 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
(2)
68 401-83372 MIRROR_BOX_REFLECTOR
ミラーボックスリフレクター
(2)
69 401-11656 BOTTOM_LIGHT_DIFFUSER
ボトムライトディフューザ
(1)
70 401-80852 BOTTOM LIGHT PCB ASM
ボトムライト基板組
(1)
71 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
(8)
72 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(8)
73 400-23599 LIGHT STUD VCS
ライトスタッドＶＣＳ
(4)
74 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(4)
75 401-83370 LIGHT_STAY_V_RS1
ライトステイＶ＿ＲＳ１
(1)
76 401-80857 COAXIAL LIGHT PCB ASM
コアキシャルライト基板組
(1)
77 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
78 HX-0035400-0B SPACER
スペーサ
(4)
79 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
80 401-83362 VCS_FRAME
ＶＣＳフレーム
(1)
81 400-71351 COVER_GLASS
カバーガラス
(1)
82 401-83361 MIRROR_BOX_RS1
ミラーボックス＿ＲＳ１
(1)
83 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
84 400-71350 HALF_MIRROR_S
ハーフミラーＳ
(1)
85 118-04606 RUBBER PLUG
布台防振ゴム
(8)
86 400-71349 COAXIAL_DIFFUSER_S
コアキシャルディフューザＳ
(1)
87 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(4)
88 EA-9500B01-00 CABLE BAND
束線バンド
(10)
89 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(15)
90 401-83858 LIGHT_CONTROL_PCB_BR_ASM
ライトコントロール基板ブラケット組
(1)
91 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
92 401-83015 LIGHT_CTRL_PCB_BR
ライトコントロール基板＿ブラケット
(1)
93 401-32991 LIGHT CONTROL PCB ASM
ライトコントロール基板組
(1)
94 401-62631 PLATE_SUPPORT
プレートサポート
(3)
95 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
96 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(3)
97 HX-0002600-00 GUIDE RAIL
ガイドレール
(2)
98 400-47390 MSU_BRACKET
ＭＳＵブラケット
(1)
99 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
100 HX-0034400-00 FIXED BASE
束線パーツ
(2)
- 79 -

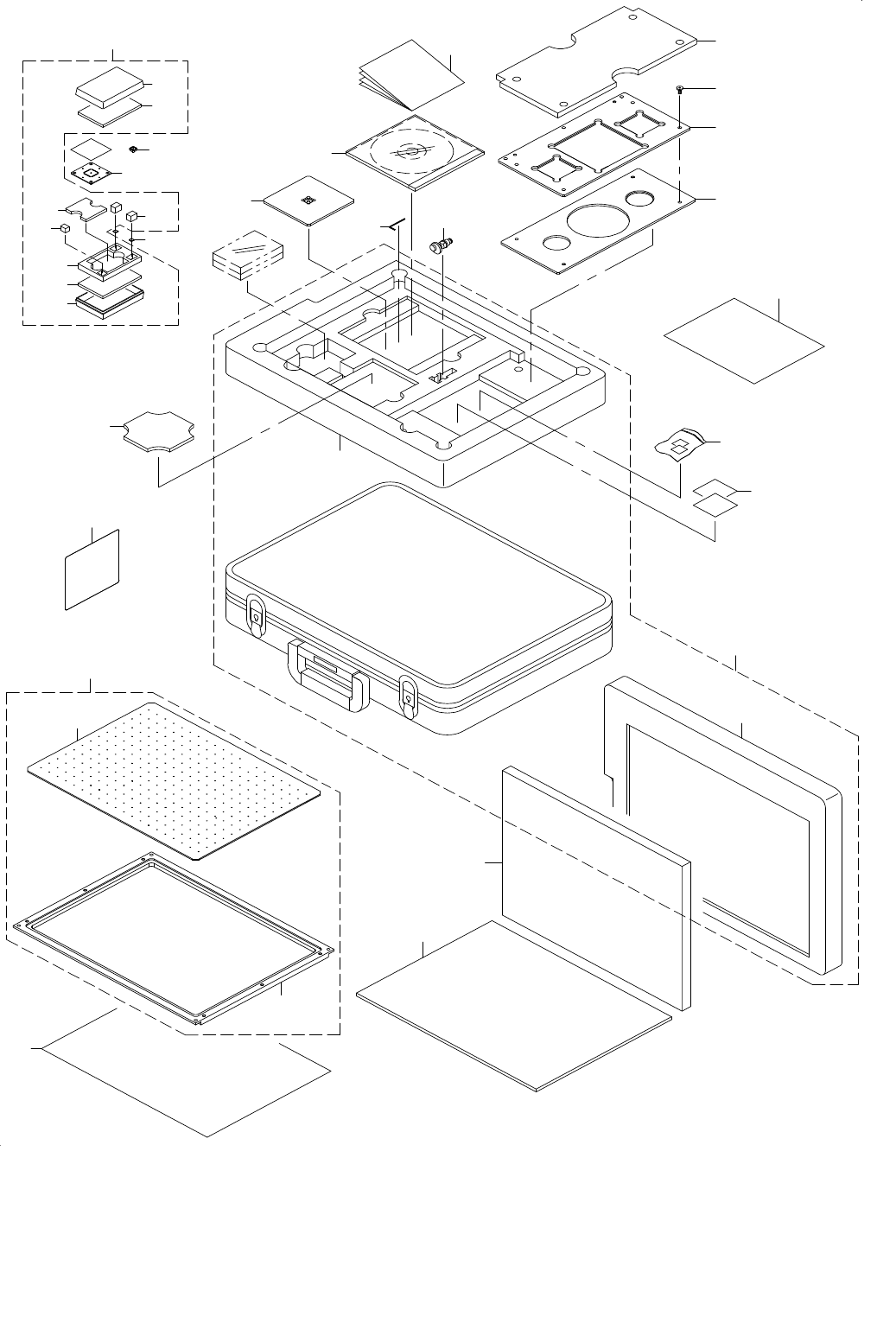

40.FCS COMPONENTS
ＦＣＳ 関係
31
17
6
15
18
7
9
26
14
16
14
15
13
25
24
11
2
3
4
1
5
8
10
20
22
27
28
29
30
21
23
12
32
33
19
ＦＣＳ関係
- 80 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28130 FCS_GLASS_PWB_ASM_RX-6
ＦＣＳガラス基板組ＲＸ−６
1
2 401-28131 GLASS_PLATE_FCS
ガラス板ＦＣＳ
(1)
3 401-28132 GLASS_PLATE_FRAME_B
ガラス板枠Ｂ
(1)
4 400-27196 DRAWING PAPER
色画用紙（黒）
1
5 401-28142 JIG_TRAY_B
治具トレーＢ
1
6 400-20304 FCS JIG CHIP B
ＦＣＳ治具チップＢ
2
7 400-27147 SILICON SHEET
シリコンシート
2
8 401-28143 JIG_TRAY_U
治具トレーＵ
1
9 401-87595 FCS_CARRYING_CASE_RS1
ＦＣＳキャリングケースＲＳ１
1
10 401-87596 INNER_PACKAGE_C_RS1
インナーパッケージＣ＿ＲＳ１
(1)
11 400-66811 INNER PACKAGE B
インナーパッケージＢ
(1)
12 401-28154 LOW_HEAD_SCREW_M4
低頭ねじＭ４
7
13 401-87704 FCS_JIG_CHIP_CASE_RS1
ＦＣＳ治具チップケースＲＳ１
1
14 400-27312 FCS JIG CHIP HOLDER
ＦＣＳ治具チップホルダ
(1)
15 400-27313 INNER A
インナーＡ
(2)
16 401-87597 INNER_B
インナーＢ
(1)
17 400-27315 INNER C
インナーＣ
(2)
18 400-27410 INNER D
インナーＤ
(1)
19 401-87598 INNER_E
インナーＥ
(1)
20 401-85344 JIG_NOZZLE_LNC
ジグノズルＬＮＣ
1
21 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
1
22 401-28134 ADHESIVE_SHEET
粘着シート
48
23 401-33122 FCS INSTRUCTION MANUAL(RX-6_ST)
ＦＣＳ取扱説明書（ＲＸ−６＿ＳＴ）
1
24 400-66812 CUSHION A
クッションＡ
1
25 400-66813 CUSHION B
クッションＢ
1
26 400-27235 TRAYSEE
めがね拭き
1
27 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ＭＭ
1
28 401-32594 CUSHION_C
クッション＿Ｃ
1
29 401-33186 ENTRY_CD_ASM
エントリー＿ＣＤ＿組
1
30 401-32599 CUSHION_D
クッション＿Ｄ
1
31 400-11453 CAL PIECE G
ＣＡＬピースＧ
1
32 401-87434 CAL_PIECE_G2
ＣＡＬピースＧ２
1
33 401-87435 JIG_TRAY_G2
治具トレイＧ２
1
