8.3
连接与设定方法
96
RS-232C 连接器
8.3 连接与设定方法
连接器的连接
• 拔下接口连接器时，请关闭各仪器的电源。否则会导致触电事故。
• 连接后请务必拧紧螺丝。如果未拧紧螺丝，就无法满足规格要求，成为故障的
原因。
• 为避免损坏本仪器，请不要产生连接器短路或输入电压。

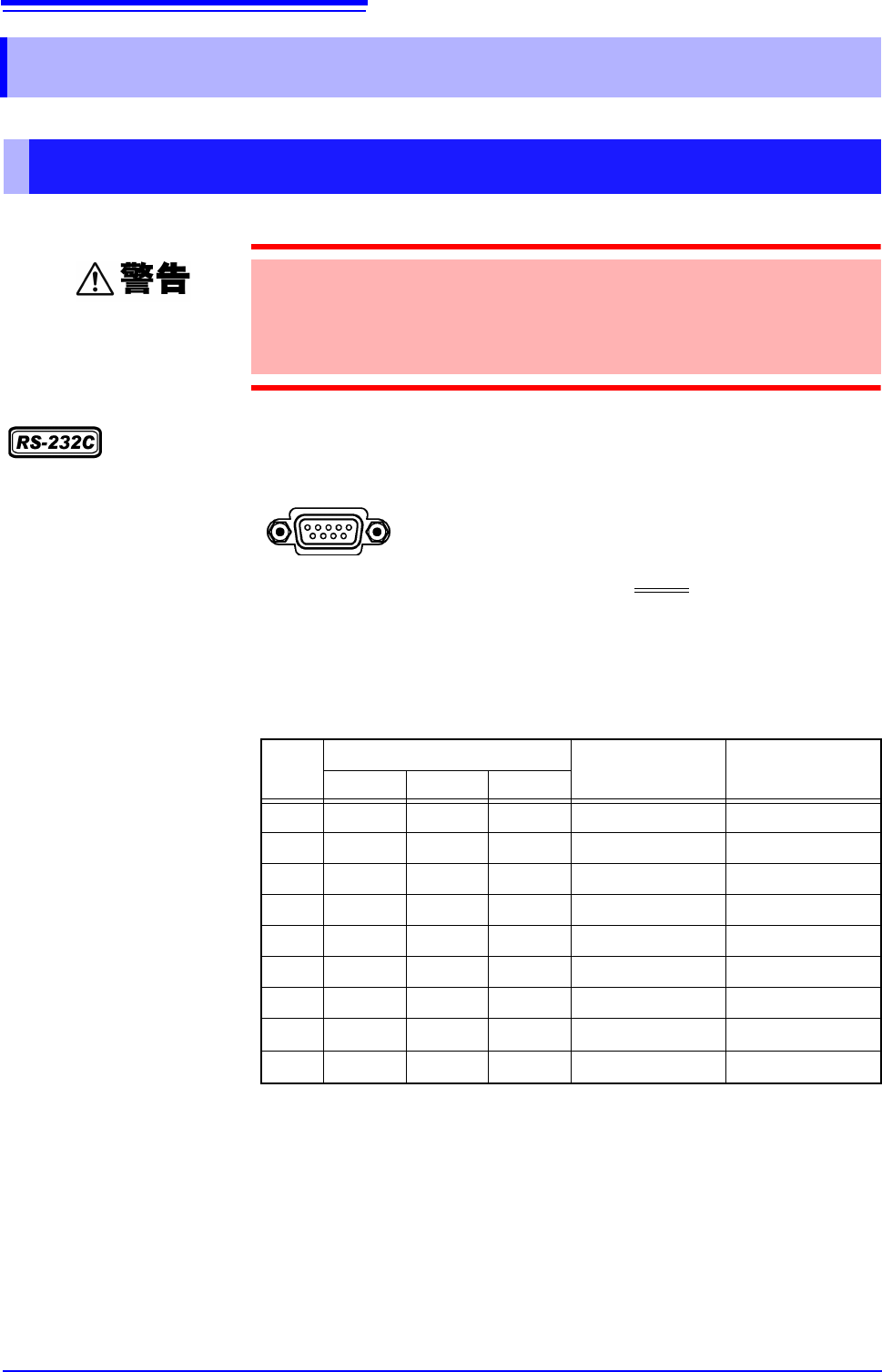

D-sub 9 针公头
嵌合固定螺丝 #4-40
请连接 RS-232C 电缆。
与控制器 (DTE) 连接时，请准备符合主机侧连接器
及控制器侧连接器规格的交叉线
。
输入输出连接器为终端 (DTE) 规格。
本仪器使用 2、 3 和 5 号针。不使用其他针。
6 7 8 9
1 2 3 4 5
针
编号
信号名称
信号 备注
惯用
EIA JIS
1 DCD CF CD
未使用 未连接
2 RxD BB RD
接收数据
3TxD BA SD
发送数据
4 DTR CD ER
数据终端就绪 连接到内部 +5V 上
5 GND AB SG
信号用接地
6 DSR CC DR
未使用 未连接
7RTS CA RS
发送要求 连接到内部 +5V 上
8 CTS CB CS
未使用 未连接
9RI CE CI
未使用 未连接
8.3
连接与设定方法
97
8
连接本仪器与 PC 时 使用 D-sub 9 针母头－ D-sub 9 针母头的交叉线。
连接
D-sub25
针连接器
的仪器时
使用 D-sub 9 针母头－ D-sub 25 针公头的交叉线。
如图所示， RTS
与 CTS 进行了短路连接，因此请使用连接到 DCD 上的交叉线。
“D-sub 25 针公头－ Dsub 25 针公头的交叉线”与 “9 针－ 25 针变换转换器”组
合时，不操作。
GP-IB 连接器
推荐电缆
HIOKI 产
9637 RS-232C 电缆
（1.8 m）

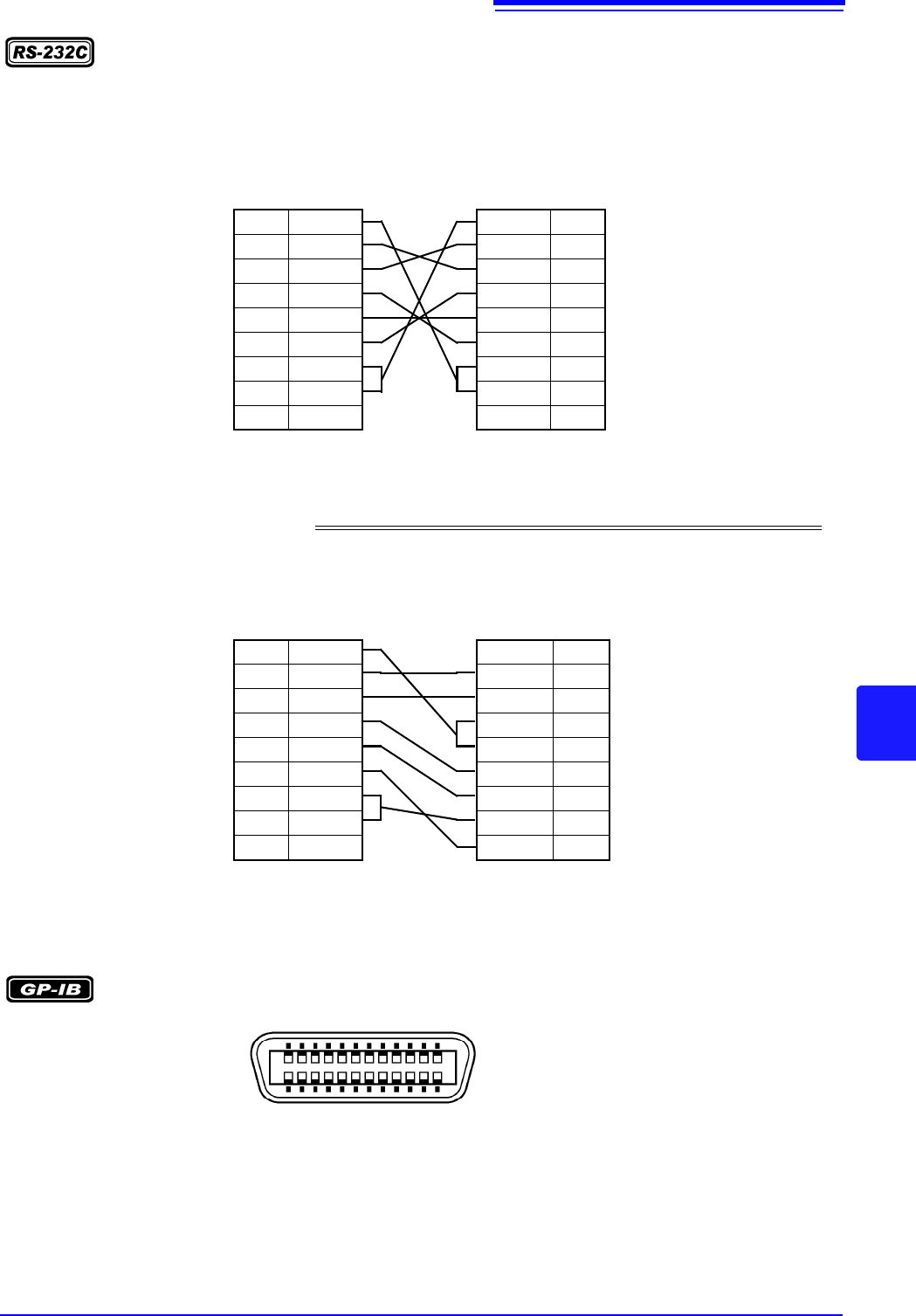

交叉接线
D-sub 9 针母头
本仪器侧
D-sub 9 针母头
PC/AT 兼容机
针 No. 针 No.
DCD 1 1 DCD
RxD 2 2 RxD
TxD 3 3 TxD
DTR 4 4 DTR
GND 5 5 GND
DSR 6 6 DSR
RTS 7 7 RTS
CTS 8 8 CTS
99
推荐电缆
HIOKI 产
9638 RS-232C 电缆
（1.8 m）
交叉接线
D-sub 9 针母头
本仪器侧
D-sub 25
针公头
计算机侧
针 No. 针 No.
DCD 1
RxD 2 2 TxD
TxD 3 3 RxD
DTR 4 4 RTS
GND 5 5 CTS
DSR 6 6 DSR
RTS 7 7 GND
CTS 8 8 DCD
920DTR
连接 GP-IB 电缆。
推荐电缆
9151-02 GP-IB 连接电缆 （2 m）
8.3
连接与设定方法
98

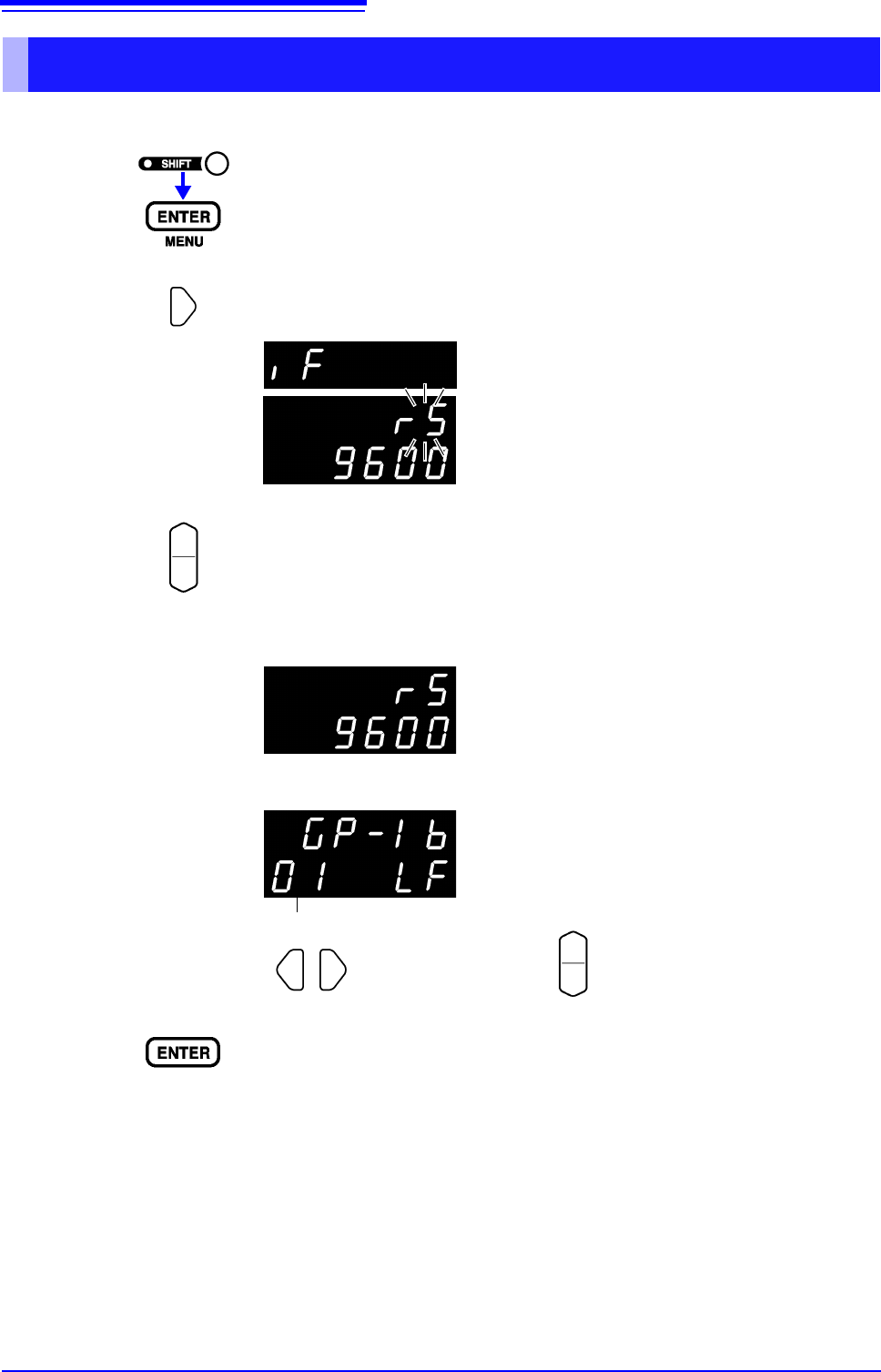

通讯条件的设定
1
（SHIFT 指示灯点亮）
变为菜单画面。
2
接口设定显示画面。
参照：“1.4 菜单画面的构成 （SHIFT → ENTER）” (⇒ 第 13 页 )
3
选择 RS-232C 或 GP-IB。（子画面）
rS.............. RS-232C
GP-Ib....... GP-IB
Prn ........... 打印机
选择 RS-232C 时，进行
通讯速度
设定。
选择 GP-IB 时，进行
地址与信息终止符
设定。
4
确定设定，并返回到测量画面。
（主画面）
（子画面）
当前的设定会闪烁
（子画面）
（子画面）
信息终止符的设定 （LF/ CRLF）
地址的设定 （0 ～ 30）
设定项目的移动
设定
