8.4 通讯方法 108 事件状态寄存器 0 （ ESR0 ）、 1 （ ESR1 ） 和事件状态有效寄存器 0 （ ESER0 ）、 1 （ ESER1 ） 各寄存器的 读出和写入 GP-IB 命令 依据接口功能，可以使用以下 命令。 7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位 –– ERR ––– INDEX EOM &&&&&&&& 7 位 6 位…
8.4
通讯方法
107
8

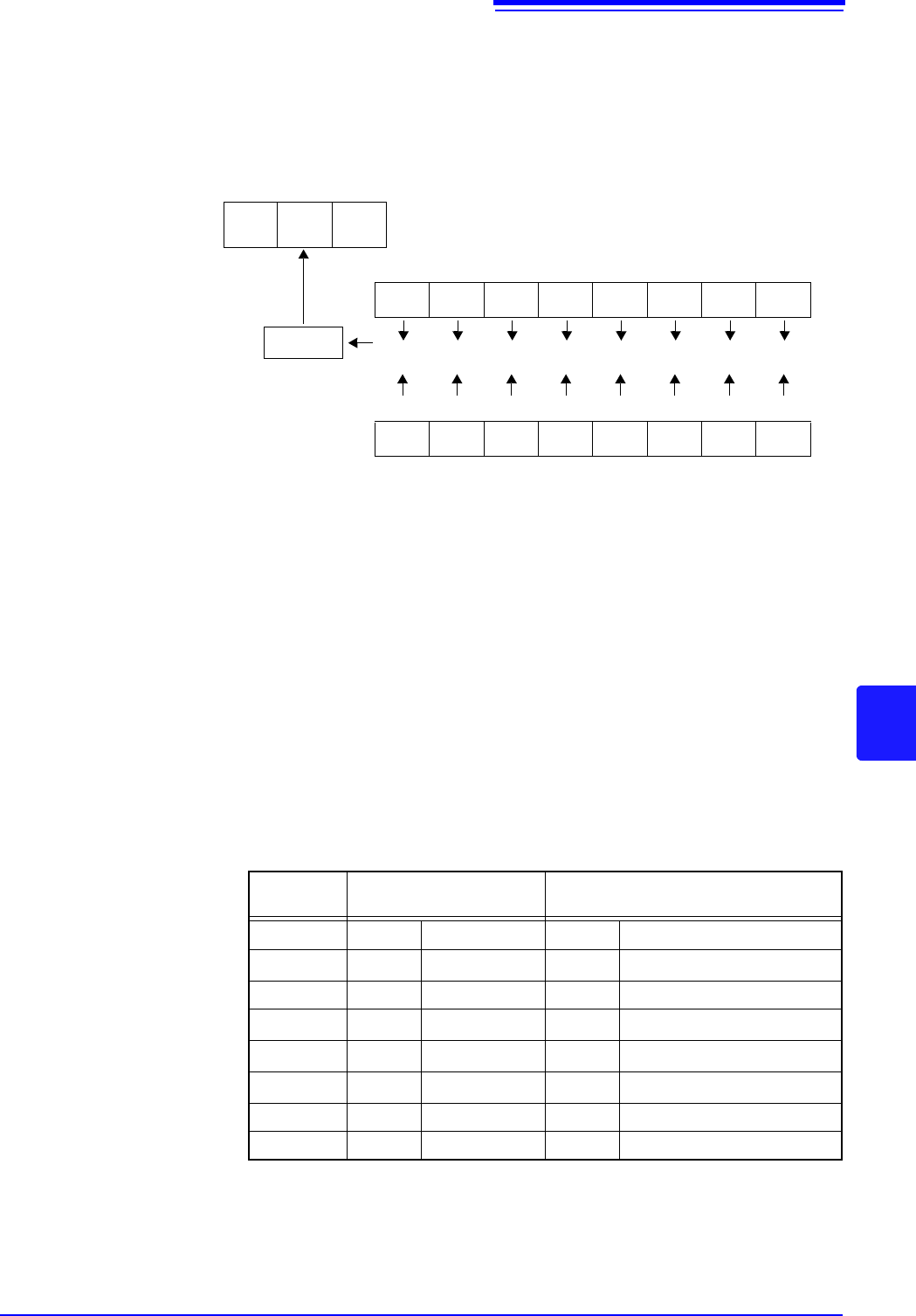

标准事件状态有效寄存器 （SESER）
标准事件状态有效寄存器通过把各个位设定为 “1”，使标准事件状态寄存器内的
相对应的位可以使用。
标准事件状态寄存器 （SESR）与标准事件状态有效寄存器 （SESER）
固有的事件状态寄存器 （ESR0， ESR1）
出于管理本仪器事件之需，准备了 2 个事件状态寄存器。
事件状态寄存器为 8 位寄存器。
当事件状态有效寄存器设定成可以使用的位当中，所有的事件状态寄存器的位都
变成 “1”，就会成为如下情形。
• 事件状态寄存器 0 时：状态字节寄存器的 0 位（ESB0）变为 “1”
• 事件状态寄存器 1 时：1 位（ESB1）变为 “1”
事件状态寄存器 0、 1 的内容在以下情形下被清除。
• 执行 ∗
CLS 命令时
• 执行事件状态寄存器的查询时
（
:ESR0?、 :ESR1?）
• 再次接通电源时
7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位
PON URQ CME EXE DDE QYE RQC OPC
&&&&&&&&
7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位
PON URQ CME EXE DDE QYE RQC OPC
逻辑和
标准事件状态寄存器 （SESR）
标准事件状态有效寄存器 （SESER）
6 位 5 位 4 位
SRQ
MSS
ESB MAV
事件状态寄存器 0
（ESR0）
事件状态寄存器 1
（ESR1）
7 位
–
未使用
FAIL FAIL
6 位
–
未使用
PASS PASS
5 位
ERR
测试异常
V-Hi
电压比较器结果 Hi
4 位
–
未使用
V-IN
电压比较器结果 IN
3 位
–
未使用
V-Lo
电压比较器结果 Lo
2 位
–
未使用
R-Hi
电阻比较器结果 Hi
1 位
INDEX
测量结束
R-IN
电阻比较器结果 IN
0 位
EOM
测量结束
R-Lo
电阻比较器结果 Lo
8.4
通讯方法
108

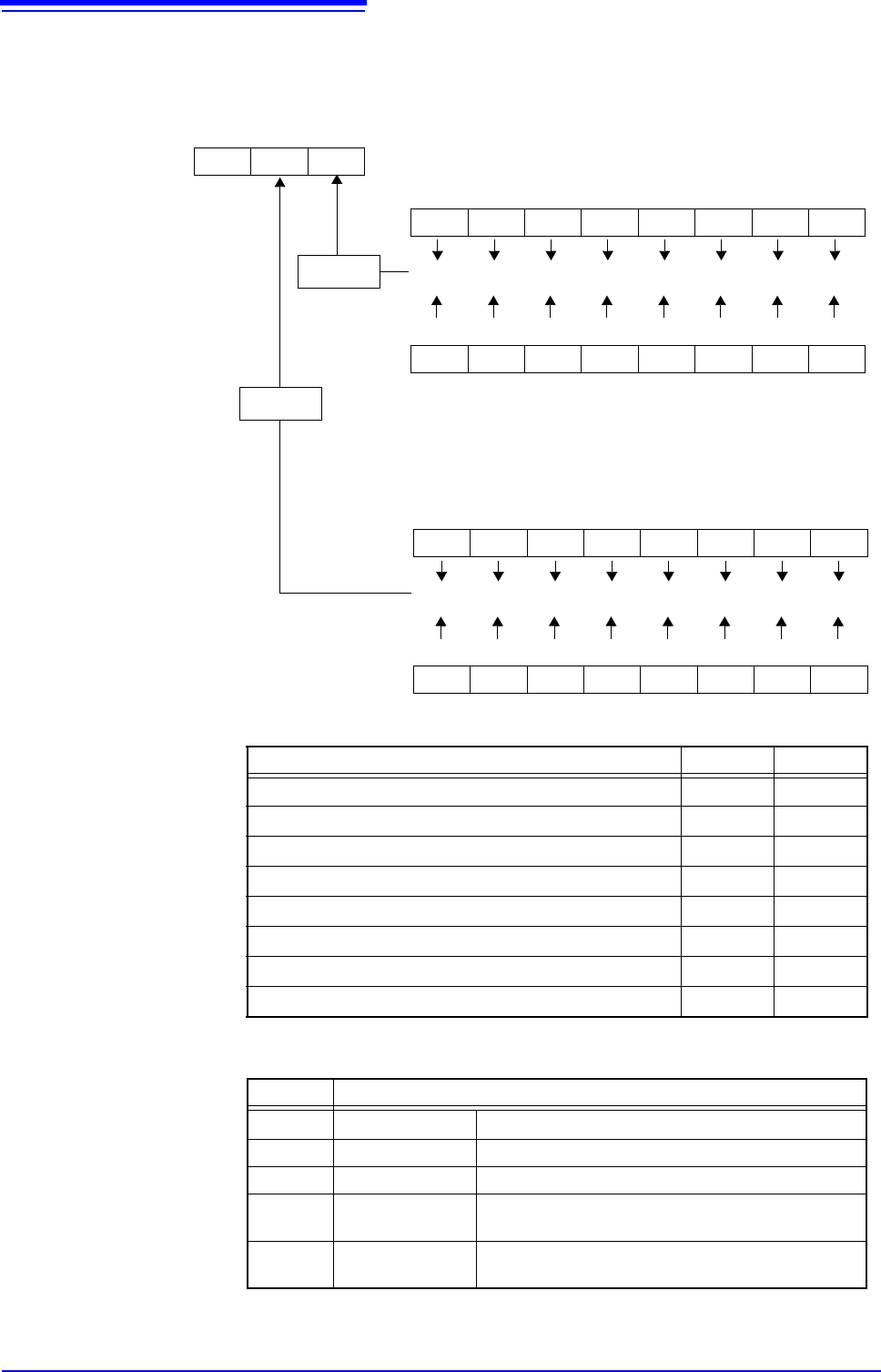

事件状态寄存器 0 （ESR0）、 1 （ESR1）和事件状态有效寄存器 0 （ESER0）、 1
（ESER1）
各寄存器的
读出和写入
GP-IB 命令
依据接口功能，可以使用以下命令。
7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位
––ERR –––INDEX EOM
&&&&&&&&
7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位
––ERR –––INDEX EOM
事件状态寄存器 0 （ESR0）
事件状态有效寄存器 0 （ESER0）
2 位 1 位 0 位
ESB1 ESB0
状态字节寄存器 （STB）
7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位
FAIL PASS V-Hi V-IN V-Lo R-Hi R-IN R-Lo
&&&&&&&&
7 位 6 位 5 位 4 位 3 位 2 位 1 位 0 位
FAIL PASS V-Hi V-IN V-Lo R-Hi R-IN R-Lo
逻辑和
事件状态寄存器 1 （ESR1）
事件状态有效寄存器 1 （ESER1）
逻辑和
寄存器 读出 写入
状态字节寄存器
∗STB? −
服务请求有效寄存器
∗SRE? ∗SRE
标准事件状态寄存器
∗ESR? −
标准事件状态有效寄存器
∗ESE? ∗ESE
事件状态寄存器 0
:ESR0? −
事件状态有效寄存器 0
:ESE0? :ESE0
事件状态寄存器 1
:ESR1? −
事件状态有效寄存器 1
:ESE1? :ESE1
命令 内容
GTL Go To Local
解除远程状态，成为本地状态。
LLO Local Lock Out
将包括本地键在内的所有按键设成不可操作状态。
DCL Device CLear
清除输入缓冲区、输出提示。
SDC
Selected
Device Clear
清除输入缓冲区、输出提示。
GET
Group Execute
Trigger
外部触发时，进行 1 次采样处理。
8.4
通讯方法
109
8
*1: 只清除 MAV 位（4 位）。
*2: 清除 MAV 位以外的位。
*3: 除去 PON 位（7 位）。
通讯期间变为远程状态， REMOTE 点亮。
解除远程状态时
初始化项目
●: 进行初始化 / ×: 不初始化
初始化方法
项目
电源
接通时
∗RST
命令
设备
清除
∗CLS
命令
设备固有的功能
（量程等）
× ● ××
输出提示
● × ● ×
输入缓冲区
● × ● ×
状态字节寄存器
● ×
×
*1
●
*2
事件寄存器
●
*3
××●
有效寄存器
● ×××
现行路径
● × ● ×
信息头 ON/OFF
●● ××
本地功能
REMOTE 熄灭
• 按下 SHIFT 键之后，再按下 AUTO 键，也可以解除远程状态。
• GP-IB 命令设定为 Local Lock Out(⇒ 第 108 页 ) 时，不能解除远程状态。
