1.3 各部分的名称与功能 10 显示区主画面 显示测量值或设定项目 （上段） AUTO 在自动量程下测量时点亮 FAST, MED, SLOW 设定的采样速度点亮 0 ADJ 在执行调零后的量程下测量时点亮 MEM 存储功能 ON 时点亮 EXT TRIG 选择外部触发时点亮 （下段） Ω V 为 Ω V 功能 （电阻和电压测量）时点亮 STAT 统计运算功能 ON 时点亮 AVG 在平均值功能 ON 的状态下测量时点亮 LOCK 按…

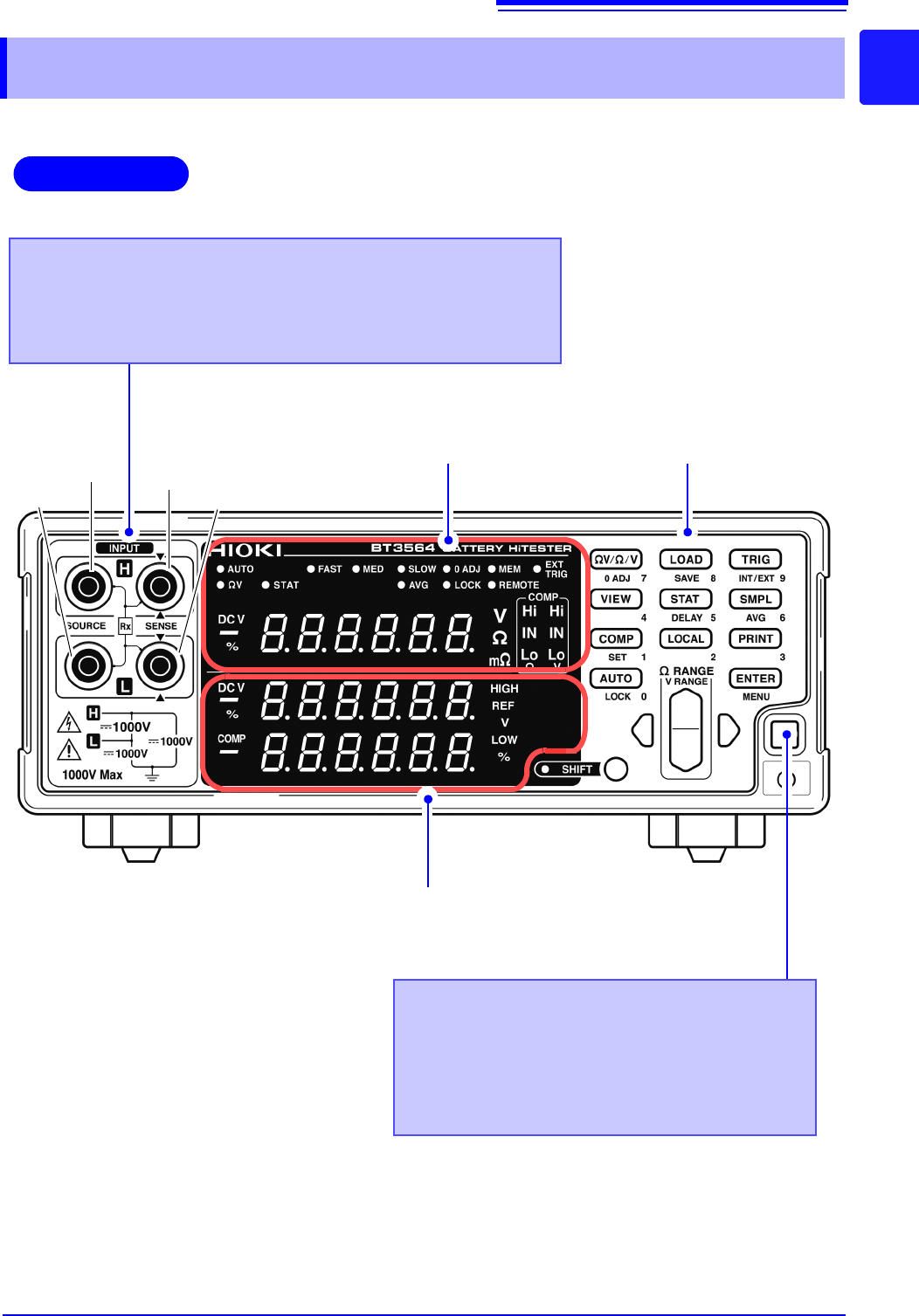

1.3
各部分的名称与功能
10
显示区主画面
显示测量值或设定项目
（上段）
AUTO
在自动量程下测量时点亮
FAST, MED, SLOW
设定的采样速度点亮
0 ADJ
在执行调零后的量程下测量时点亮
MEM
存储功能 ON 时点亮
EXT TRIG
选择外部触发时点亮
（下段）
ΩV
为 ΩV 功能 （电阻和电压测量）时点亮
STAT
统计运算功能 ON 时点亮
AVG
在平均值功能 ON 的状态下测量时点亮
LOCK
按键锁定时点亮
REMOTE
通讯状态时点亮
电压测量时点亮
比较器处于基准
值·范围模式时
显示单位
测量期间显示当前的测量功能或测量值，设定时显示设定项目。
显示比较器结果
Hi
测量值超出上限值时点亮
IN
测量值处于上限值与下限值之间
时点亮
Lo
测量值低于下限值时点亮
显示测量值的单位
V
电压单位
Ω
电阻单位
（选择 3 Ω ～ 3000 Ω 量程时）
mΩ
电阻单位
（选择 3 mΩ ～ 300 mΩ 量程时）
显示电压测量值期间
点亮
比较器处于基准值·
范围模式时显示单位
比较器功能
在 ON 状态测量期间
点亮
HIGH、 LOW 显示比较器设定值的绝对值时 （测量期间）或进行其他设定时点亮
REF、 % 显示比较器设定值的相对值时 （测量期间）或进行其他设定时点亮
V
显示电压测量值的单位
显示上、下限值或设定内容 （设定时）。
显示区 子画面
1.3
各部分的名称与功能
11
1
操作键
使用按键上的功能时直接按下。
使用按键下部 （蓝字）的功能时，
先按下 SHIFT 键 （确认 SHIFT 指
示灯点亮），然后按下该键。
SHIFT 指示灯
设定数值时，可用作数
字键。
（也可以使用 RANGE
键进行数值设定）
[ ]：按下 SHIFT 键时 （SHIFT 指示灯点亮）有效。
操作键 内容
ΩV/ Ω/ V
选择测量功能 （电阻和电压同时测量，
电阻、电压分别测量）。
[ 0 ADJ ]
执行调零。
LOAD
读取保存的测量条件。
[ SAVE ]
保存测量条件。
TRIG
输入触发信号。
[ INT/EXT ]
切换触发源 （内部触发或外部触发）。
VIEW
为 ΩV 功能时，切换显示模式。
STAT
用于进行统计运算结果的显示和设定。
[ DELAY ]
设定触发延迟功能。
SMPL
设定采样速度。
[ AVG ]
进行平均值功能的设定。
COMP
设定比较器功能的 ON/OFF。
[ SET ]
进行比较器的设定。
LOCAL
解除远程 （RMT）状态，可进行按键操
作。
操作键 内容
PRINT
进行测量值和统计运算结果的打印机输
出。
AUTO
切换自动量程与手动量程。
[ LOCK ]
将按键锁定功能设为 ON/OFF。
ENTER
用于进行设定值的确定。
[ MENU ]
用于设定各种项目。
Ω RANGE
上 / 下：用于变更设定值或数值，设定
电阻量程。
左 / 右：进行设定项目或数位移动。
[ V RANGE ]
上 / 下：用于设定电压量程。
SHIFT
• 将操作键蓝字的功能设定设为有效。
SHIFT 状态时指示灯点亮。
• 取消各种设定画面中的设定。（不确
定设定，返回到测量画面）但如果未
在菜单画面中取消，确定之后返回到
测量画面 （调零清除、复位除外）。
