1.3

各部分的名称与功能

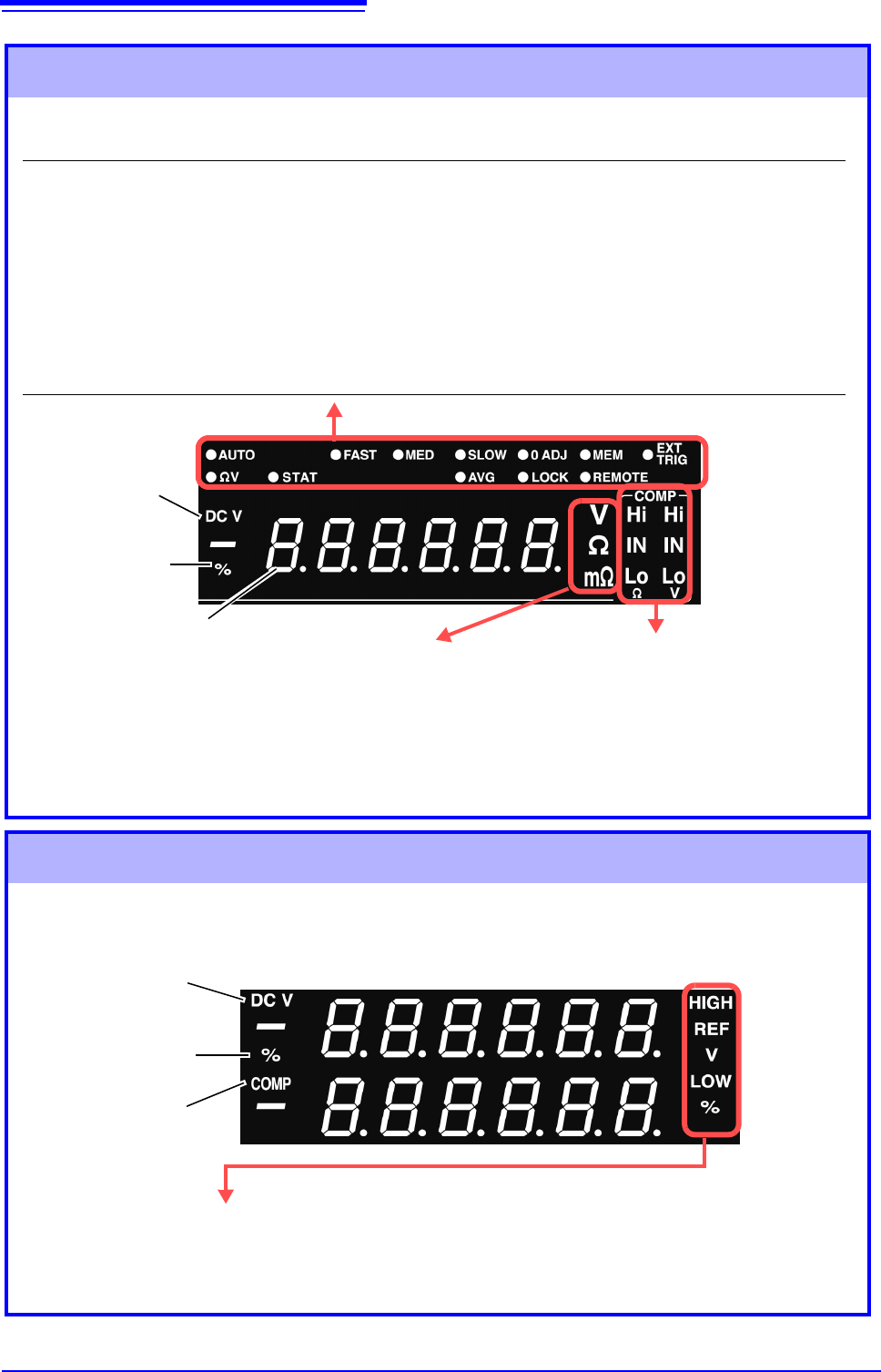

显示区主画面

显示测量值或设定项目

（上段）

AUTO

在自动量程下测量时点亮

FAST, MED, SLOW

设定的采样速度点亮

0 ADJ

在执行调零后的量程下测量时点亮

MEM

存储功能 ON 时点亮

EXT TRIG

选择外部触发时点亮

（下段）

ΩV

为 ΩV 功能（电阻和电压测量）时点亮

STAT

统计运算功能 ON 时点亮

AVG

在平均值功能 ON 的状态下测量时点亮

LOCK

按键锁定时点亮

REMOTE

通讯状态时点亮

电压测量时点亮

比较器处于基准

值·范围模式时

显示单位

测量期间显示当前的测量功能或测量值，设定时显示设定项目。

显示比较器结果

测量值超出上限值时点亮

测量值处于上限值与下限值之间

时点亮

测量值低于下限值时点亮

显示测量值的单位

电压单位

Ω

电阻单位

（选择 3 Ω ～ 3000 Ω 量程时）

mΩ

电阻单位

（选择 3 mΩ ～ 300 mΩ 量程时）

显示电压测量值期间

点亮

比较器处于基准值·

范围模式时显示单位

比较器功能

在 ON 状态测量期间

点亮

HIGH、 LOW 显示比较器设定值的绝对值时（测量期间）或进行其他设定时点亮

REF、 % 显示比较器设定值的相对值时（测量期间）或进行其他设定时点亮

显示电压测量值的单位

显示上、下限值或设定内容（设定时）。

显示区子画面

1.3

各部分的名称与功能

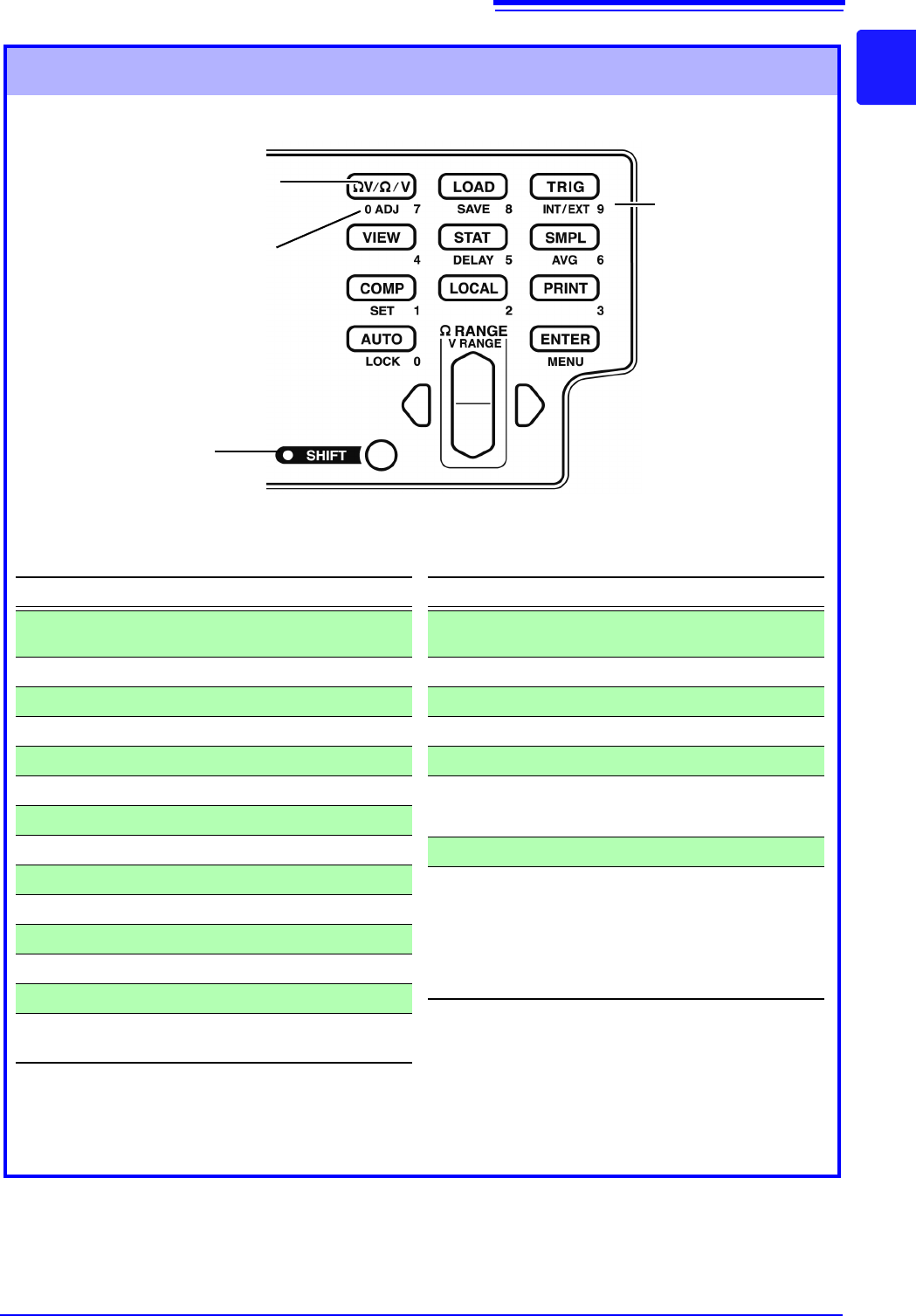

操作键

使用按键上的功能时直接按下。

使用按键下部（蓝字）的功能时，

先按下 SHIFT 键（确认 SHIFT 指

示灯点亮），然后按下该键。

SHIFT 指示灯

设定数值时，可用作数

字键。

（也可以使用 RANGE

键进行数值设定）

[ ]：按下 SHIFT 键时（SHIFT 指示灯点亮）有效。

操作键内容

ΩV/ Ω/ V

选择测量功能（电阻和电压同时测量，

电阻、电压分别测量）。

[ 0 ADJ ]

执行调零。

LOAD

读取保存的测量条件。

[ SAVE ]

保存测量条件。

TRIG

输入触发信号。

[ INT/EXT ]

切换触发源（内部触发或外部触发）。

VIEW

为 ΩV 功能时，切换显示模式。

STAT

用于进行统计运算结果的显示和设定。

[ DELAY ]

设定触发延迟功能。

SMPL

设定采样速度。

[ AVG ]

进行平均值功能的设定。

COMP

设定比较器功能的 ON/OFF。

[ SET ]

进行比较器的设定。

LOCAL

解除远程（RMT）状态，可进行按键操

作。

操作键内容

进行测量值和统计运算结果的打印机输

出。

AUTO

切换自动量程与手动量程。

[ LOCK ]

将按键锁定功能设为 ON/OFF。

ENTER

用于进行设定值的确定。

[ MENU ]

用于设定各种项目。

Ω RANGE

上 / 下：用于变更设定值或数值，设定

电阻量程。

左 / 右：进行设定项目或数位移动。

[ V RANGE ]

上 / 下：用于设定电压量程。

SHIFT

• 将操作键蓝字的功能设定设为有效。

SHIFT 状态时指示灯点亮。

• 取消各种设定画面中的设定。（不确

定设定，返回到测量画面）但如果未

在菜单画面中取消，确定之后返回到

测量画面（调零清除、复位除外）。

1.3

各部分的名称与功能

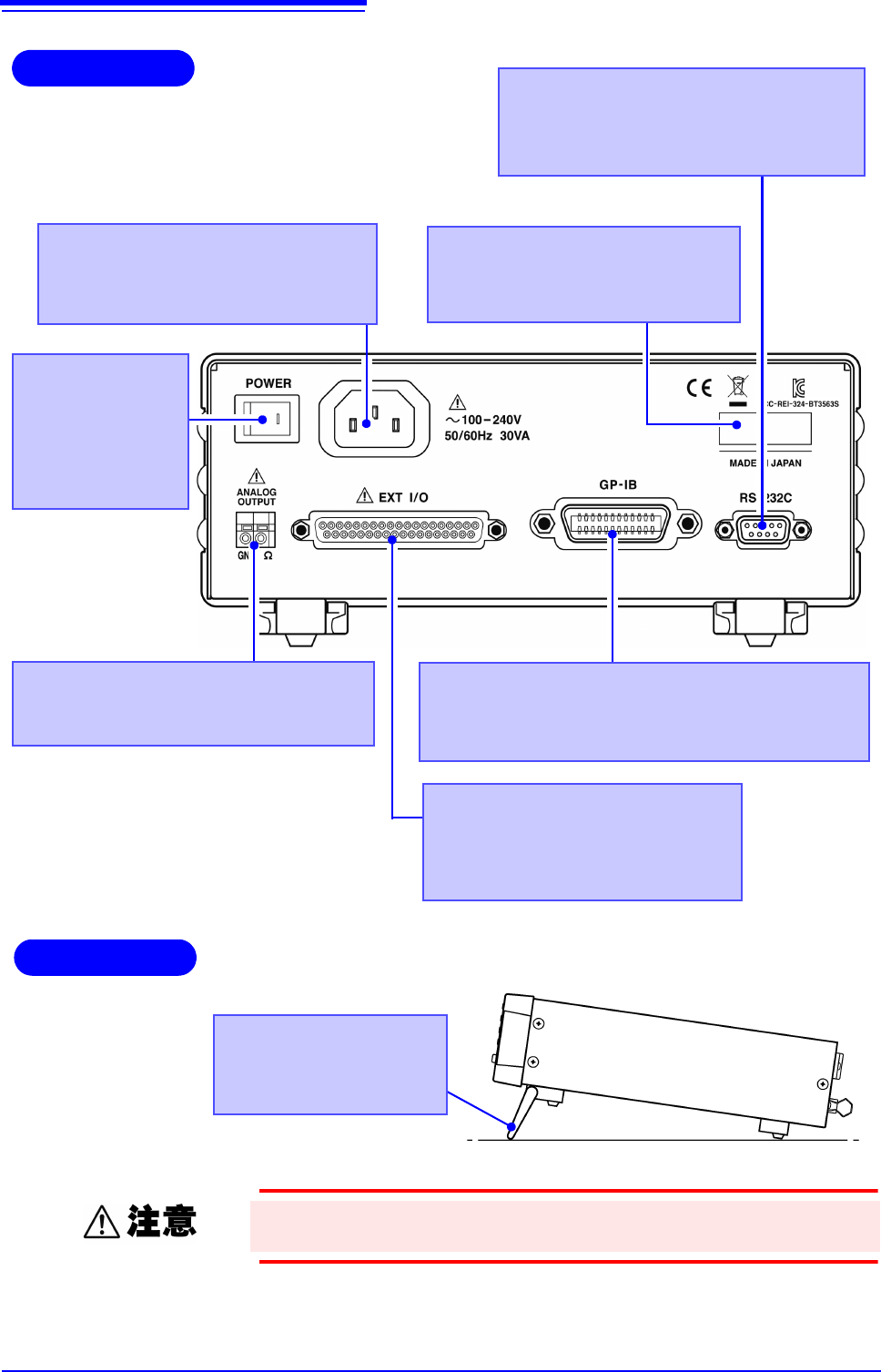

背面

EXT I/O 连接器

进行外部控制时连接。

参照：“第 5 章外部控制（EXT I/O）”

(

⇒ 第 73 页 )

GP-IB 连接器

使用 GP-IB 接口时连接。

参照：“连接器的连接” (⇒ 第 96 页 )

电源输入口

用于连接附带的电源线。

参照：“2.2 连接电源线” (⇒ 第 16 页 )

RS-232C 连接器

使用 RS-232C 接口或打印机时连接。

参照：“连接器的连接” (⇒ 第 96 页 )

模拟输出连接器

使用模拟输出（电阻测量值）时进行连接。

参照：“第 7 章模拟输出” (⇒ 第 91 页 )

主电源开关

○：主电源关

｜：主电源开

参照：“2.4 接通 / 关

闭电源”(

⇒ 第

18 页 )

制造编号

是用于识别本仪器的编号。

请勿剥下标签。

侧面

支架

可倾斜本仪器。

请不要在放置支架竖立的状态下从上方施加强力。否则会损坏放置支架。
