附录 1 自行制作测试线时的注意事项 附 1 附 录 客户制作测试线时，请注意下述 事项。 • 请务必将 SOURCE 线的 H 和 L 缠绕在一起， 将 SE NSE 线的 H 和 L 缠绕在一起。 另 外，请进行屏蔽处理，然后连接 到地线上。 • 采用 4 端子结构进行配线 时， 请在 4 端子上进行测量。 2 如果在 2 端子上进行测 量 （途中将线弄成 2 根） ，测量值则会因测试线接触电阻等的影响 而变得不稳 定，导致测量时得…
10.3
错误显示
168
附录
1
自行制作测试线时的注意事项
附 1
附
录
客户制作测试线时，请注意下述事项。

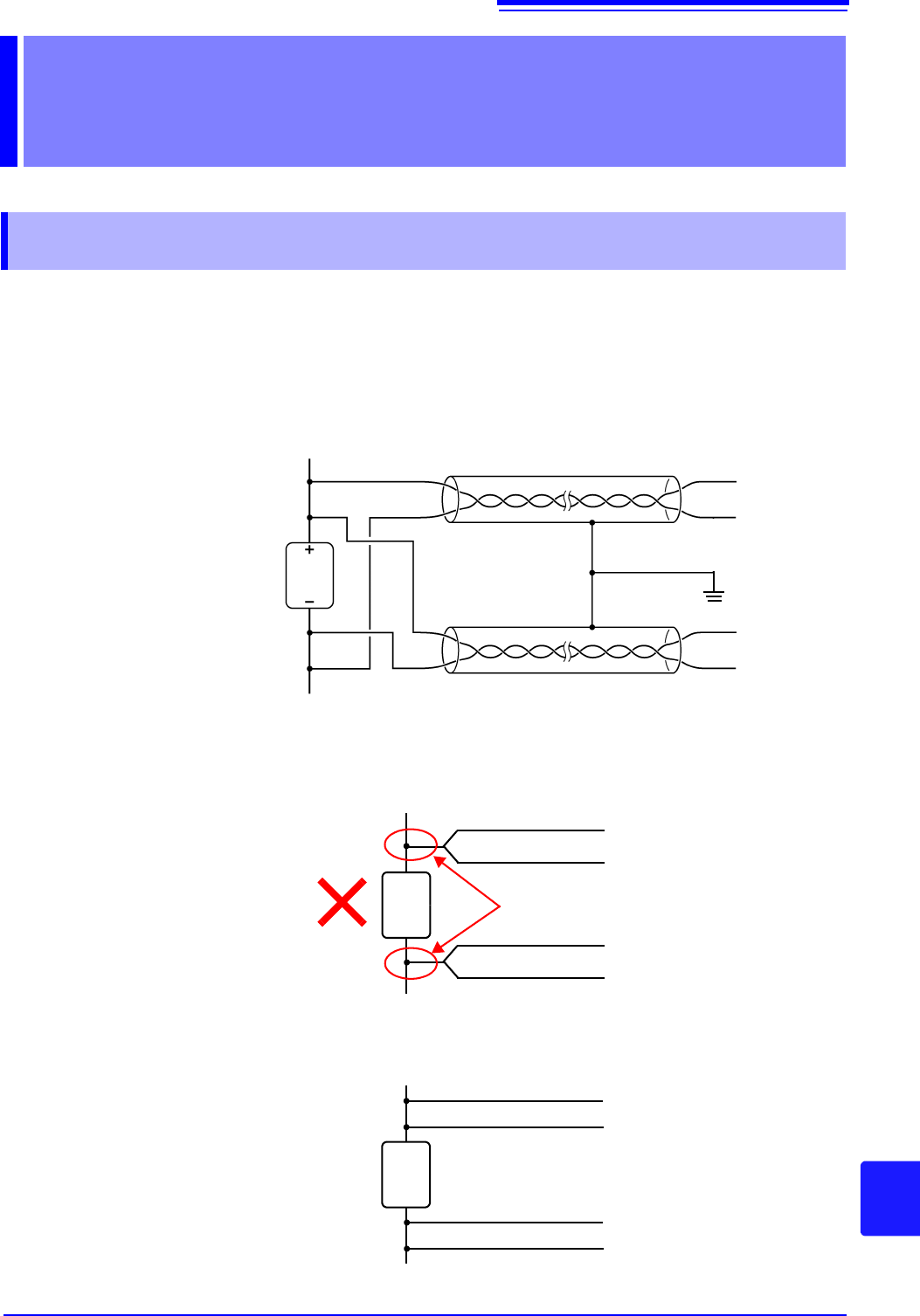

• 请务必将SOURCE线的H和L缠绕在一起，将SENSE线的H和L缠绕在一起。另
外，请进行屏蔽处理，然后连接到地线上。
• 采用 4 端子结构进行配线时，请在 4 端子上进行测量。2 如果在 2 端子上进行测
量 （途中将线弄成 2 根），测量值则会因测试线接触电阻等的影响而变得不稳
定，导致测量时得到不同的值。
• 连接测试物时，请将 SOURCE-H、SOURCE-L 放在外侧，将 SENSE-H、SENSE-
L 放在内侧。
附录 附录
附录 1 自行制作测试线时的注意事项
SOURCE-H
SENSE-H
SENSE-L
SOURCE-L
屏蔽
屏蔽
SOURCE-H
SOURCE-L
SENSE-H
SENSE-L
电阻
（电池）
H
L
H
L
SOURCE-H
SENSE-H
SENSE-L
SOURCE-L
电阻
（电池）
+
-
探针和连接接头
SENSE-H
SOURCE-H
SOURCE-L
SENSE-L
电阻
（电池）
+
-
附录
1
自行制作测试线时的注意事项
附 2

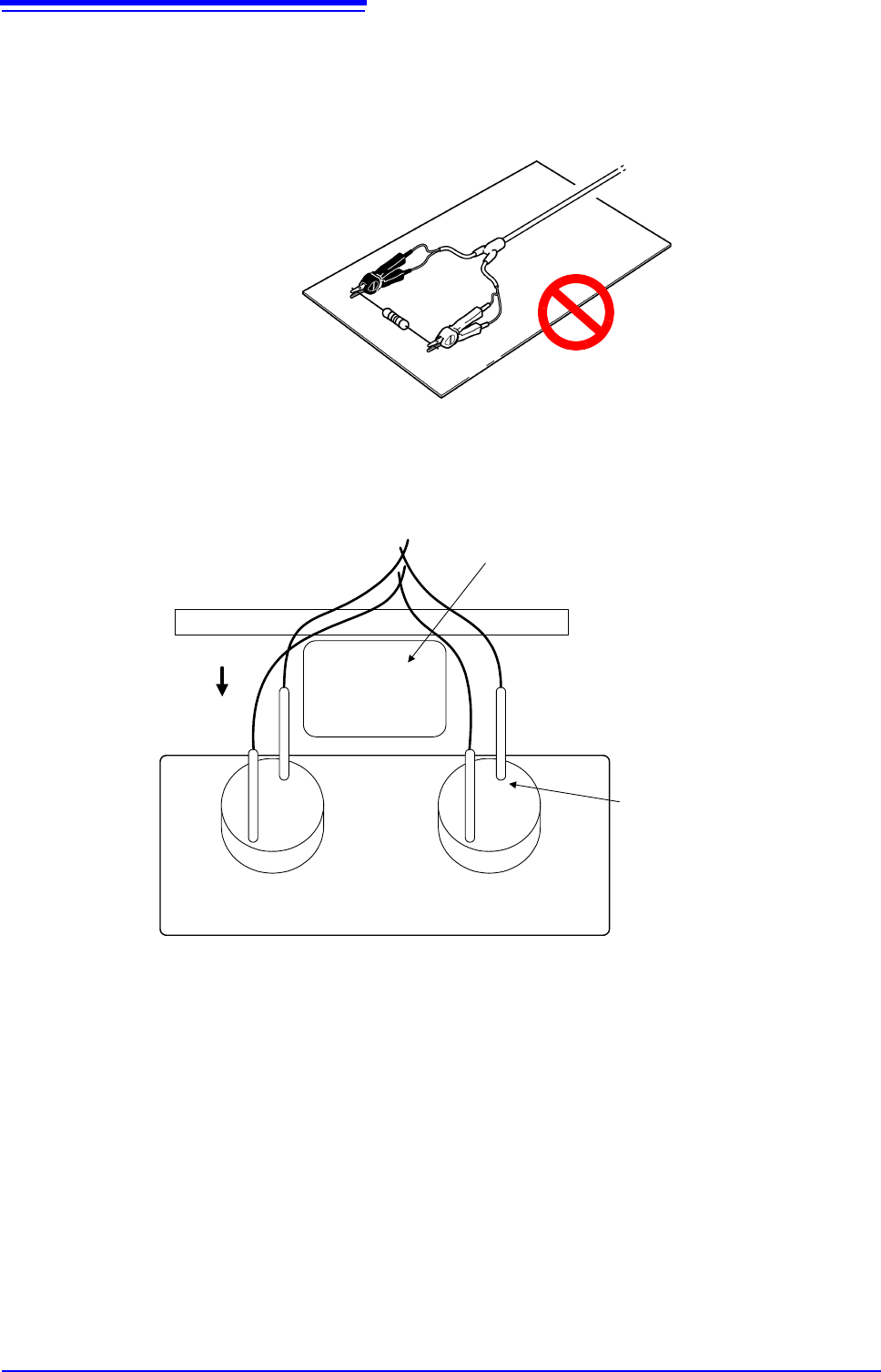

• 请勿使测试线等靠近金属板等物品。尤其是未缠绕部分，要远离金属。可能
会受与金属之间的涡电流的影响而导致测量值产生较大误差。
参照：“附录 6 涡电流的影响” (⇒ 附第 7 页 )
• 有关测试线的形状与配置，请注意下图所示的事项。
测量值会因受接近金属产生的涡电流或外来感应噪音的影响而产生较大的
偏差，重复精度下降。（采取下述措施可降低影响）
• 尽可能使用所需最低限度的配线长度 （5 m 以内）。如果配线过长，则易于
接收噪音，可能会导致测量值不稳定。请将往返配线电阻与测试线的接触电
阻之和控制在 20Ω （3 mΩ、 30 mΩ 量程下为 2Ω）以内。
• 测量前请进行调零。请制作调零用夹具，在与测量时相同的状态 （探头形状
与配置）下进行调零。测量值可能会因受接近金属产生的涡电流的影响等而产
生较大的误差（偏置）。通过采用与实际测量状态相同的探头形状及配置，可
测量理想的零电阻 （调零夹具），并通过调零消除误差。尤其是在 3 mΩ、
30 mΩ 量程下进行测量时，涡电流的影响很大，因此，请务必进行调零。
• 请勿将金属板 （短路板）用作调零夹具。金属板的电阻值会有误差。
禁止接近金属板、金属架
金属フレーム
プローブピン
プローブピンの接触位置は
いつも同じにする
ソー ス Ｈ
センスＨ
センスＬ
ソー ス Ｌ
+ 端 子
・ループ面積を極力小さく
・ループ形状、配線位置（周辺装置金属部との距離）
をいつも同じになるようにする
測定対象電池
- 端子
×
以下部分への金属部（装置フレーム等）の近接禁止
・プローブピン周辺
・ケーブル（特に二股ループ部分）
• 尽可能缩小环路面积
• 环路形状、配线位置 （与周边装置金属部分的
距离）
禁止将金属部分 （装置架等）接近以下部分
• 探针周边
• 电缆 （特别是 2 股环路部分）
金属架
探针
SENSE H SENSE L
SOURCE H
SOURCE L
使探针的接触位置与平时相同
+ 端子 - 端子
被测对象电池
