附录 7 本仪器的校正 附 8 有关校正环境，请参照 “ 9.3 精度规格”的 “关于精度” ( ⇒ 第 161 页 ) 的精度 确保条件。 电阻计的校正 • 连接导线 使用 9453 4 端子测试线。 • 请使用老 化程度较小且温度特性优良的标准 电阻器。 • 为了排除 电阻器导线的影响，请使用 4 端子结构的电阻器 （无感应型） 。 • 请务必使 用 AC 1 k Hz 求出电阻器的值。如 果是绕线型电阻器，电感成 分会较 大， 纯…
附录
5
测试线的构造和延长
附 7
附
录
延长电缆为特别订购品。请垂询销售店 （代理店）或最近的 HIOKI 营业据点。
客户延长测试线时，请注意下述事项。
• 请尽可能使用粗线，并将延长控制在所需最低限度。
• 请在保持交流四端子构造的前提上进行延长。如果中途变更为 2 端子构造，导
线电阻和接触电阻则会产生影响，可能会导致无法进行正确测量。
• 请缩短 2 股部分，并延长较粗的部分。
• 测量时，请尽可能不要变更已调零的导线迂回路线和形状。
• 如果延长测试线，则会导致导线的电压下降增大。请将导线的电阻 （也包括接
触电阻）控制在 2 Ω 以内。
• 请将测试线远离金属部分。如果离金属部分过近，则可能会因涡电流的影响而
无法进行正确测量。
• 测试线延长后，请确认操作和精度。
感应电压的降低方法
由于本仪器使用交流来测量微小电阻，因此易受感应电压的影响。这里所说的感
应电压，是指本仪器产生的电流通过在导线内部形成的电磁耦合而对信号系统产
生影响的电压。由于感应电压与交流电流 （基准信号）相差 90 度相位，因此电
平较小时，可通过同步检波电路完全消除，但在电平较大时，则会导致信号失
真，无法进行正确的同步检波。要降低感应电压的电平，必须尽可能缩短测试线
的长度。尤其是缩短 2 股部分 , 更具效果。

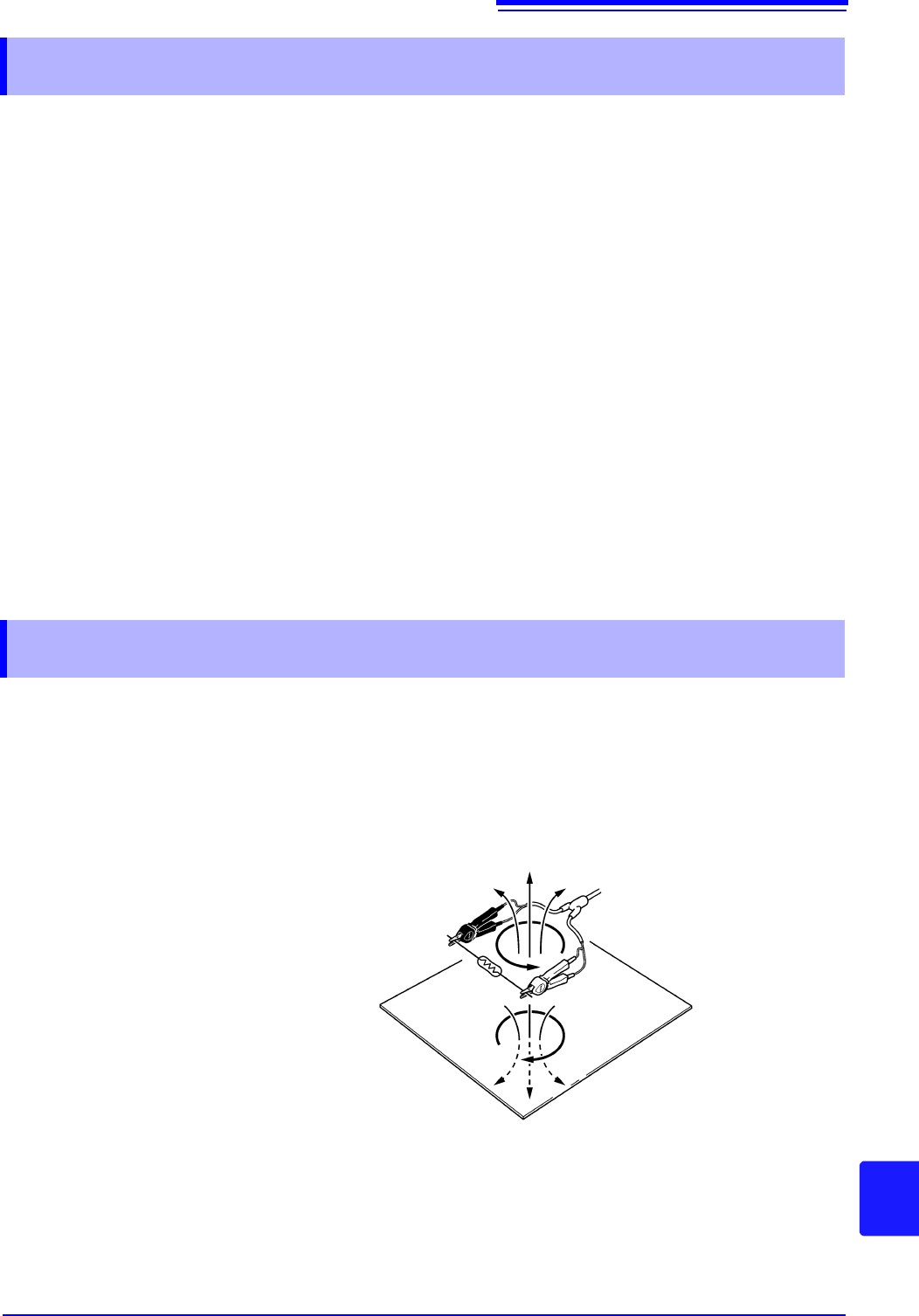

因本仪器产生的交流电流而在附近的金属板上感应到涡电流。受这种感应涡电流
的影响，在测试线上会诱发感应电压。由于该感应电压与交流电流 （基准信号）
相差 180 度的相位，因此不能通过同步检波电路进行清除，从而导致测量误差。
涡电流的影响是交流测量型电阻计特有的现象。为了排除这种影响，请勿在测试
线（2 股之处）附近配置金属板。
附录 5 测试线的构造和延长
附录 6 涡电流的影响
附录
7
本仪器的校正
附 8
有关校正环境，请参照 “9.3 精度规格”的 “关于精度” (⇒ 第 161 页 ) 的精度
确保条件。
电阻计的校正
• 连接导线使用 9453 4 端子测试线。
• 请使用老化程度较小且温度特性优良的标准电阻器。
• 为了排除电阻器导线的影响，请使用 4 端子结构的电阻器 （无感应型）。
• 请务必使用 AC1 kHz 求出电阻器的值。如果是绕线型电阻器，电感成分会较
大，纯电阻（直流电阻）不会等同于有效电阻（阻抗实部：本仪器的表示成分）。
• 有关本仪器与标准电阻器之间的连接，请参照下图。
电压计的校正 • 请使用可输出 DC1000 V 的发生器。
• 有关本仪器与发生器之间的连接，请参照下图。
• 请勿向发生器输入本仪器的交流电流。否则可能会导致发生器产生误操作。
• 请使用输出阻抗较小的发生器。
• 有时可能会因发生器而不能正常进行动作。
附录 7 本仪器的校正
本仪器
SENSE - Hi
SENSE - Lo
SOURCE - Hi
SOURCE - Lo
标准电阻器
本仪器
SENSE - Hi
SOURCE-Hi
SENSE-Lo
SOURCE - Lo
+
—
DC 发生器
附录
8
关于调零
附 9
附
录
调零是指减去测量 0 Ω 时残留的值以调节零点的功能。因此，需在连接 0 Ω 的状
态下进行调零。但是，要连接根本没有电阻值的测试物是困难的，也是不现实
的。
因此，实际调零时，通过建立相近的连接 0 Ω 的状态调节零点。
要建立连接 0Ω 的状态
连接理想的 0 Ω 时，根据欧姆法则 E = I × R 的关系， SENSE-H 与 SENSE-L 之
间的电压为 0 V。也就是说，如果将 SENSE-H 与 SENSE-L 之间的电压设为 0 V，
则可形成与连接 0 Ω 相同的状态。
在本仪器上进行调零时
通过本仪器可利用测量异常检测功能监视 4 个测量端子之间的连接状态。因此，
进行调零时，需要适当地连接各端子 （图 1）。
首先，为了将 SENSE-H 与 SENSE-L
之间的电压设为 0 V，使 SENSE-H
与 SENSE-L 之间形成短路。如果使
用电缆的配线电阻
R
SEH
+ R
SEL
为数
Ω 以下，则无问题。这是因为 SENSE
端子为电压测量端子，几乎不会流过
电流
I
0
，因此在 E = I
0
× (R
SEH
+
R
SEL
) 的关系式中， I
0
≒ 0，如果配
线电阻
R
SEH
+ R
SEL
为数 Ω，
SENSE-H 与 SENSE-L 之间的电压几
乎为零。
然后连接 SOURCE-H 与 SOURCE-L
之间。
这是为了避免不流过测量电流时显示
的错误。使用电缆的配线电阻
R
SOH
+
R
SOL
需低于可流过测量电流的电
阻。
此外，要监视 SENSE 与 SOURCE 之间的连接状态时，也需连接 SENSE 与
SOURCE 之间。如果使用电缆的配线电阻
R
Short
为数 Ω 左右，则无问题。
通过按上述方式配线，从 SOURCE-H 流出的测量电流
I 则会流入 SOURCE-L，
而不会流入到 SENSE-H 或 SENSE-L 的配线中。这样可将 SENSE-H 与 SENSE-L
之间的电压正确地保持为 0 V，因此能够适当地进行调零。
附录 8 关于调零
图 1 相近地连接 0 Ω 的状态
E = (I
0
× R
SEL
) + (I
0
× R
SEH
)
= (0 × R
SEL
) + (0 × R
SEH
)
= 0 [V]
