附录
7
本仪器的校正
附 8
有关校正环境，请参照 “9.3 精度规格”的 “关于精度” (⇒ 第 161 页 ) 的精度
确保条件。
电阻计的校正
• 连接导线使用 9453 4 端子测试线。
• 请使用老化程度较小且温度特性优良的标准电阻器。
• 为了排除电阻器导线的影响，请使用 4 端子结构的电阻器 （无感应型）。
• 请务必使用 AC1 kHz 求出电阻器的值。如果是绕线型电阻器，电感成分会较
大，纯电阻（直流电阻）不会等同于有效电阻（阻抗实部：本仪器的表示成分）。

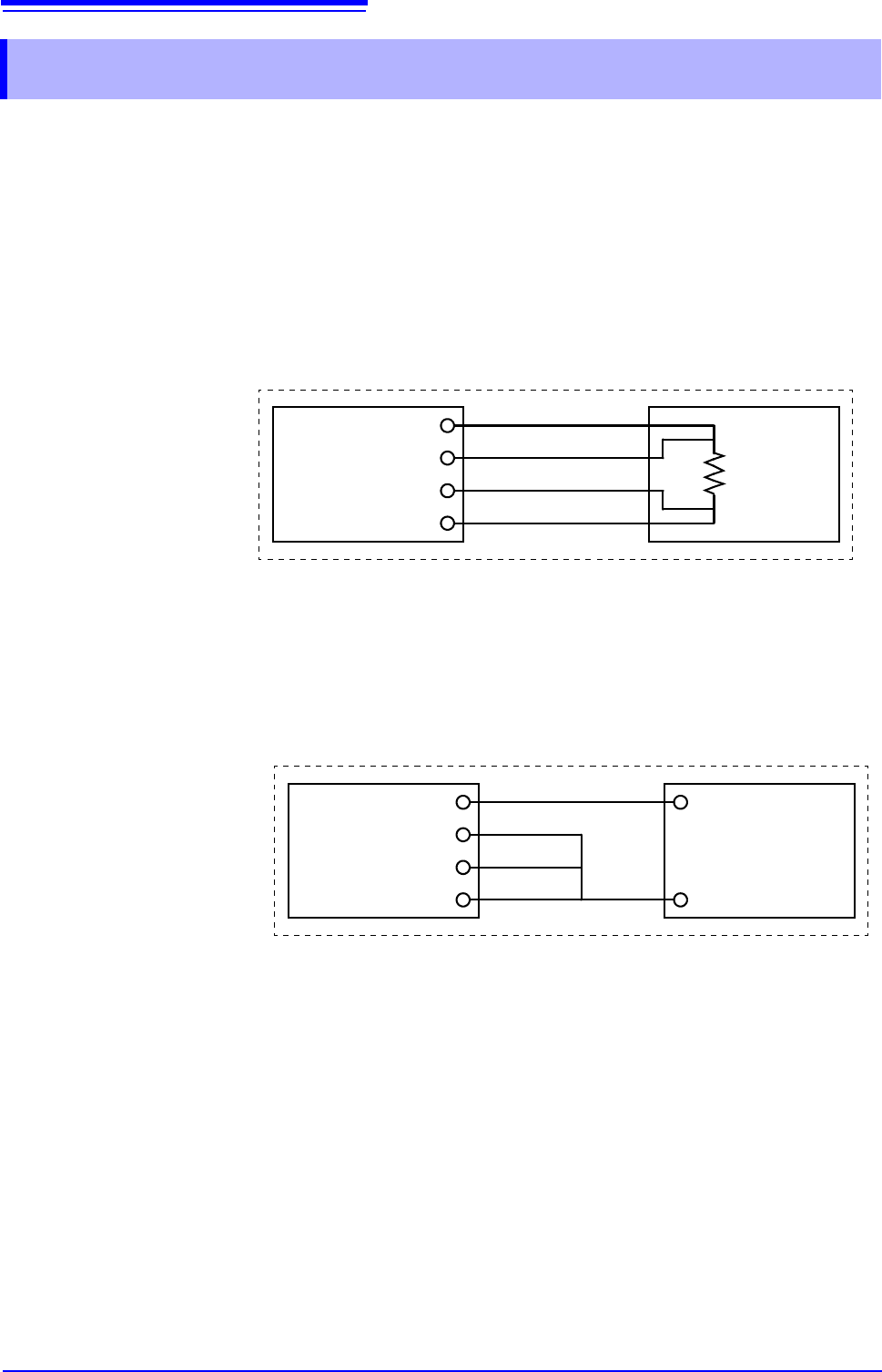

• 有关本仪器与标准电阻器之间的连接，请参照下图。
电压计的校正 • 请使用可输出 DC1000 V 的发生器。
• 有关本仪器与发生器之间的连接，请参照下图。
• 请勿向发生器输入本仪器的交流电流。否则可能会导致发生器产生误操作。
• 请使用输出阻抗较小的发生器。
• 有时可能会因发生器而不能正常进行动作。
附录 7 本仪器的校正
本仪器
SENSE - Hi
SENSE - Lo
SOURCE - Hi
SOURCE - Lo
标准电阻器
本仪器
SENSE - Hi
SOURCE-Hi
SENSE-Lo
SOURCE - Lo
+
—
DC 发生器
附录
8
关于调零
附 9
附
录
调零是指减去测量 0 Ω 时残留的值以调节零点的功能。因此，需在连接 0 Ω 的状
态下进行调零。但是，要连接根本没有电阻值的测试物是困难的，也是不现实
的。
因此，实际调零时，通过建立相近的连接 0 Ω 的状态调节零点。
要建立连接 0Ω 的状态
连接理想的 0 Ω 时，根据欧姆法则 E = I × R 的关系， SENSE-H 与 SENSE-L 之
间的电压为 0 V。也就是说，如果将 SENSE-H 与 SENSE-L 之间的电压设为 0 V，
则可形成与连接 0 Ω 相同的状态。
在本仪器上进行调零时
通过本仪器可利用测量异常检测功能监视 4 个测量端子之间的连接状态。因此，
进行调零时，需要适当地连接各端子 （图 1）。
首先，为了将 SENSE-H 与 SENSE-L
之间的电压设为 0 V，使 SENSE-H
与 SENSE-L 之间形成短路。如果使
用电缆的配线电阻
R
SEH
+ R
SEL
为数
Ω 以下，则无问题。这是因为 SENSE
端子为电压测量端子，几乎不会流过
电流
I
0
，因此在 E = I
0
× (R
SEH
+
R
SEL
) 的关系式中， I
0
≒ 0，如果配
线电阻
R
SEH
+ R
SEL
为数 Ω，
SENSE-H 与 SENSE-L 之间的电压几
乎为零。
然后连接 SOURCE-H 与 SOURCE-L
之间。
这是为了避免不流过测量电流时显示
的错误。使用电缆的配线电阻
R
SOH
+
R
SOL
需低于可流过测量电流的电
阻。
此外，要监视 SENSE 与 SOURCE 之间的连接状态时，也需连接 SENSE 与
SOURCE 之间。如果使用电缆的配线电阻
R
Short
为数 Ω 左右，则无问题。
通过按上述方式配线，从 SOURCE-H 流出的测量电流
I 则会流入 SOURCE-L，
而不会流入到 SENSE-H 或 SENSE-L 的配线中。这样可将 SENSE-H 与 SENSE-L
之间的电压正确地保持为 0 V，因此能够适当地进行调零。
附录 8 关于调零

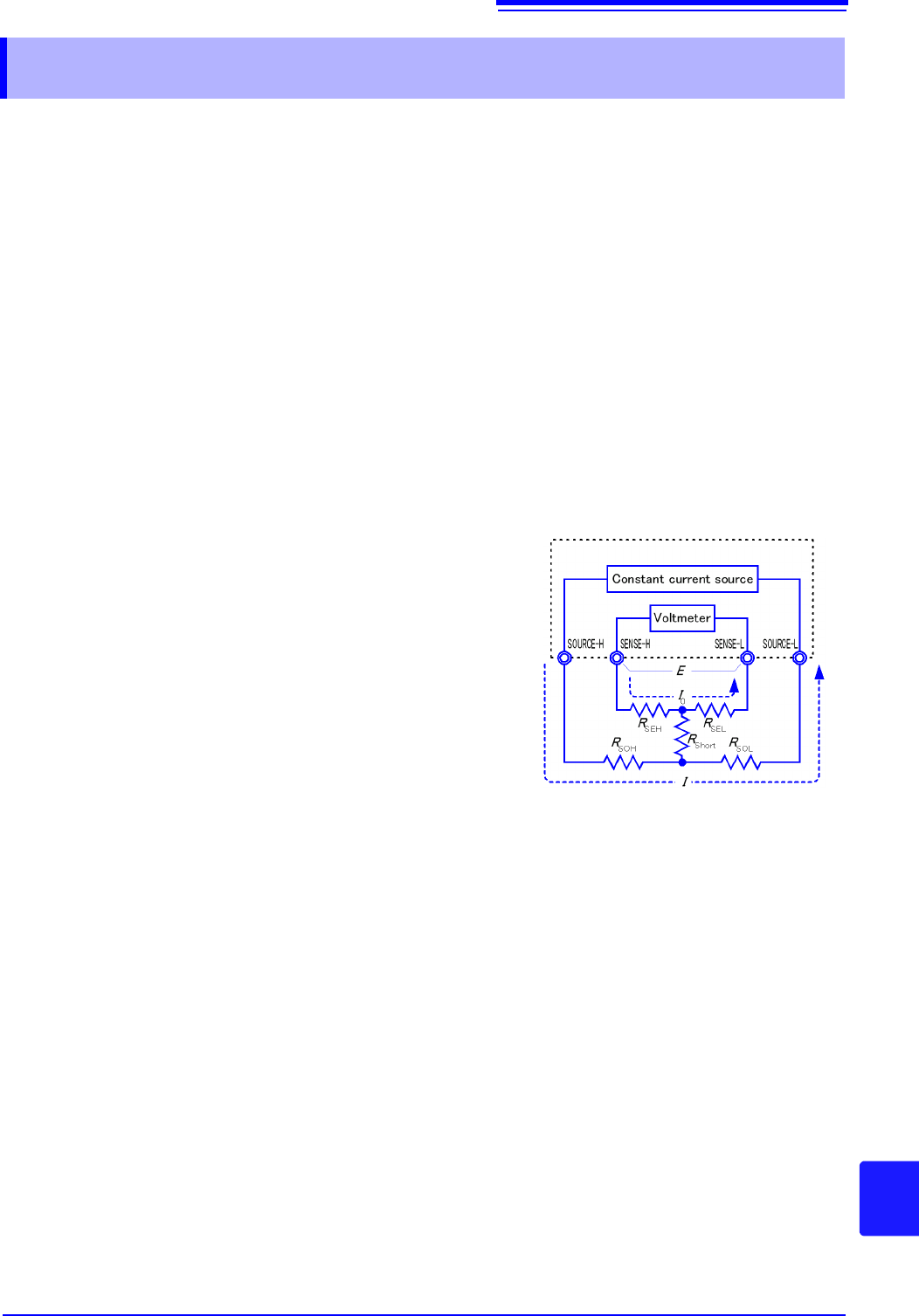

图 1　相近地连接 0 Ω 的状态
E = (I
0
× R
SEL
) + (I
0
× R
SEH
)
= (0 × R
SEL
) + (0 × R
SEH
)
= 0 [V]
附录
8
关于调零
附 10
为了适当地进行调零

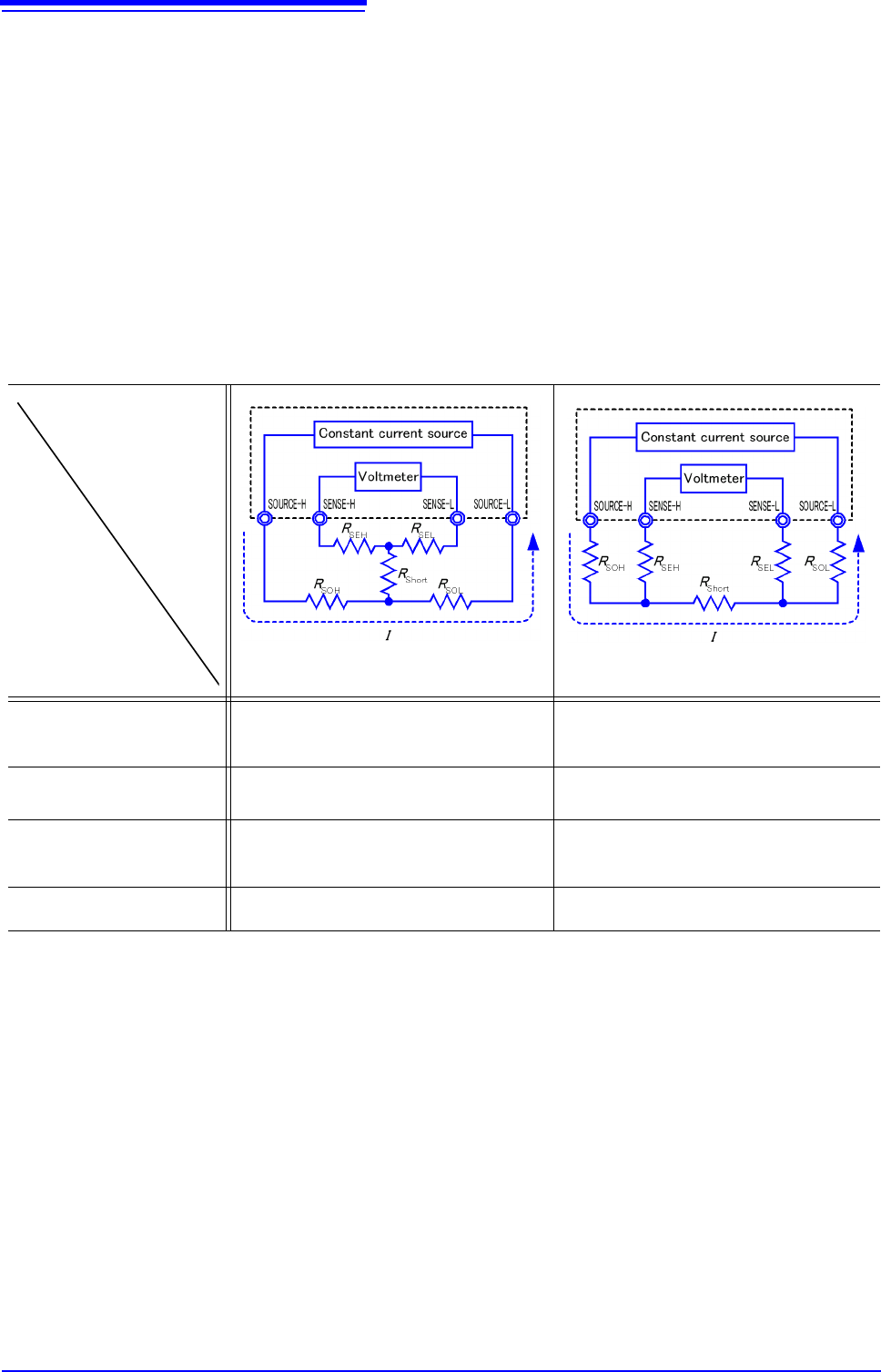

表 1 所示为正确的连接方法与错误的连接方法。图中的电阻表示配线电阻，如果
分别为数 Ω 以下，则无问题。
如 (a) 所示，分别连接 SENSE-H 与 SENSE-L 以及 SOURCE-H 与 SOURCE-L，将
SENSE 与 SOURCE 之间连成 1 个通路时， SENSE-H 与 SENSE-L 之间则会产生
电位差，因此输入 0 V。这样可正确地进行调零。
另外，如 (b) 所示，分别连接 SENSE-H 与 SOURCE-H 以及 SENSE-L 与
SOURCE-L，将 Hi 与 Lo 之间连成 1 个通路时， SENSE-H 与 SENSE-L 之间则会
产生
I R
Short
的电压。因此，如果没有建立相近的连接 0 Ω 的状态，则不能正确
地进行调零。
表 1：连接方法
(a) 分别将 SENSE-SOURCE 之间连
成一点
(b) 分别将 Hi-Lo 之间连成一点
SENSE-H 与 SENSE-L 之
间的电阻
R
SEH
+ R
SEL
R
SEH
+ R
Short
+ R
SEL
测量电流 I 的流经通路
R
SOH
→
R
SOL
R
SOH
→
R
Short
→
R
SOL
SENSE-H 与 SENSE-L 之
间产生的电压
0
I × R
Short
作为调零时的连接方法 正确 错误
连接方法
