附录 9 关于测试线 （ 选件） 附 15 附 录 L2100 针型测试线 （ DC1000 V 以下） L2110 针型测试线 （ DC1000 V 以下） 是对应 DC1000 V 的 4 端子结构的高耐压针型测试 线。最适合于对高电压电池组或 对接地电位较高的电 池进行测量。顶端为平行的 2 针型，可通过稳定的接 触进行测量。 2 股 - 探头之间：约 300 mm 连接器 -2 股之间：约 850 mm 针间隔： 2.5 mm …
附录
9
关于测试线 （选件）
附 14

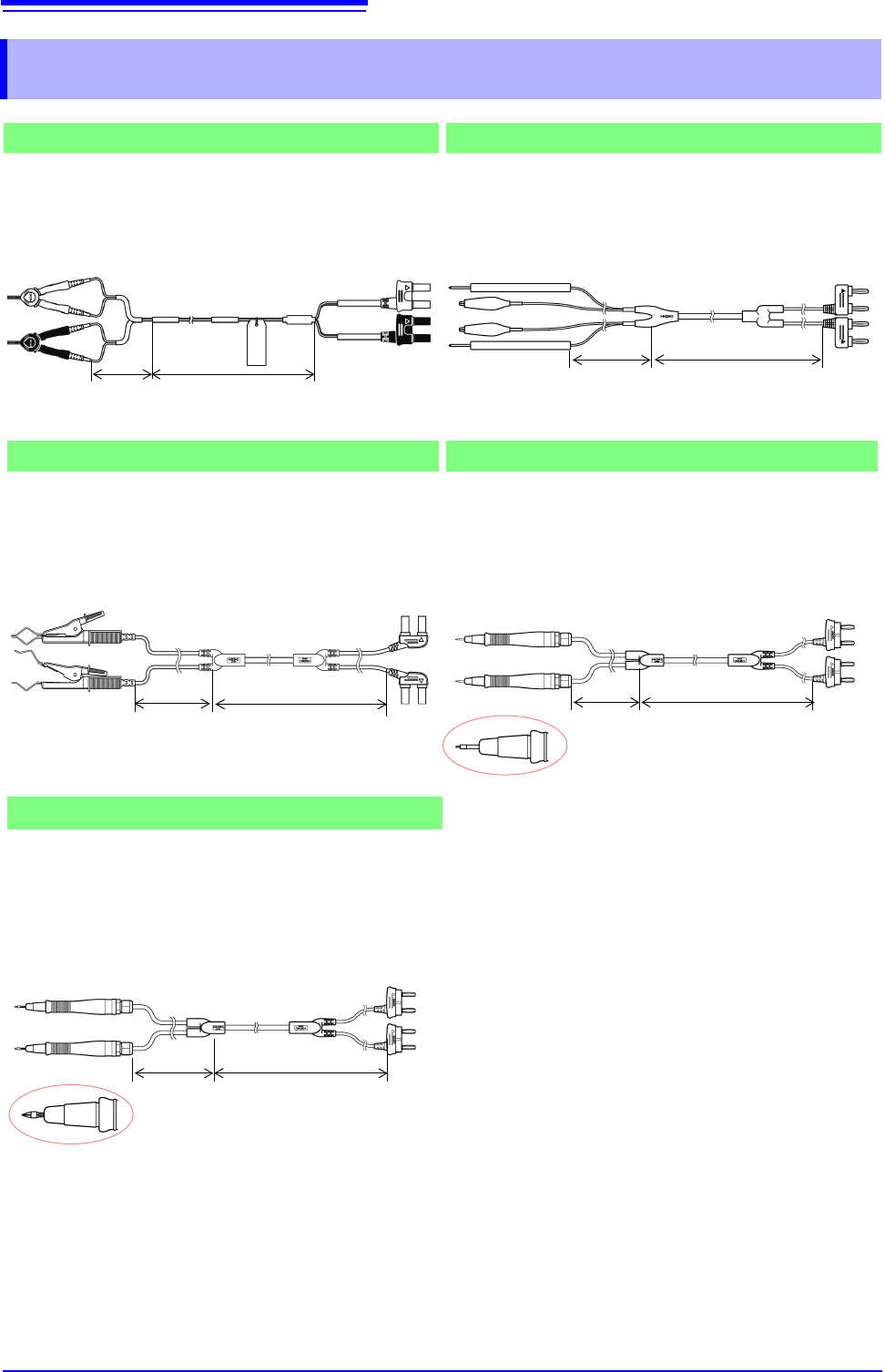

附录 9 关于测试线 （选件）
L2107 夹型测试线 （DC70 V 以下） 9453 4 端子测试线 （DC60 V 以下）
是顶端为夹型的测试线。只需夹上，就可以进行 4 端
子测量。
最大夹钳直径：
φ
8 mm
SOURCE 端子为虫形夹钳，SENSE 端子为测试导线棒
的 4 端子测试线。请在测量印刷电路板的图案电阻或
隔开 SOURCE 端子和 SENSE 端子测量时使用。
2 股 - 探头之间：约 300 mm
连接器 -2 股之间：约 800 mm
9467 大夹型测试线 （DC50 V 以下） 9770 针型测试线 （DC70 V 以下）
可夹紧测试物的较粗棒状接触部分。只需夹上，就可
以进行 4 端子测量。
2 股 - 探头之间：约 250 mm
连接器 -2 股之间：约 850 mm
最大夹钳直径：约
φ
29 mm
即使是不能夹紧的平面接触部分或继电器端子、连接
器等接触部分较小的被测对象，只需抵在上面，就可
以进行 4 端子测量。
2 股 - 探头之间：约 250 mm
连接器 -2 股之间：约 400 mm
针尖：
φ
1.8 mm
9771 针型测试线 （DC70 V 以下）
顶端为开发用于检查贴装电路板上 IC 支脚松动的 4 端
子构造。即使是小形状的被测对象，也可以正确地测
量电阻。
2 股 - 探头之间：约 250 mm
连接器 -2 股之间：约 400 mm
针间隔：0.2 mm
745 mm
130 mm
300 mm 800 mm
850 mm250 mm
400 mm250 mm
针尖
* 可更换针尖
400 mm250 mm
针尖
* 可更换针尖
附录
9
关于测试线 （选件）
附 15
附
录

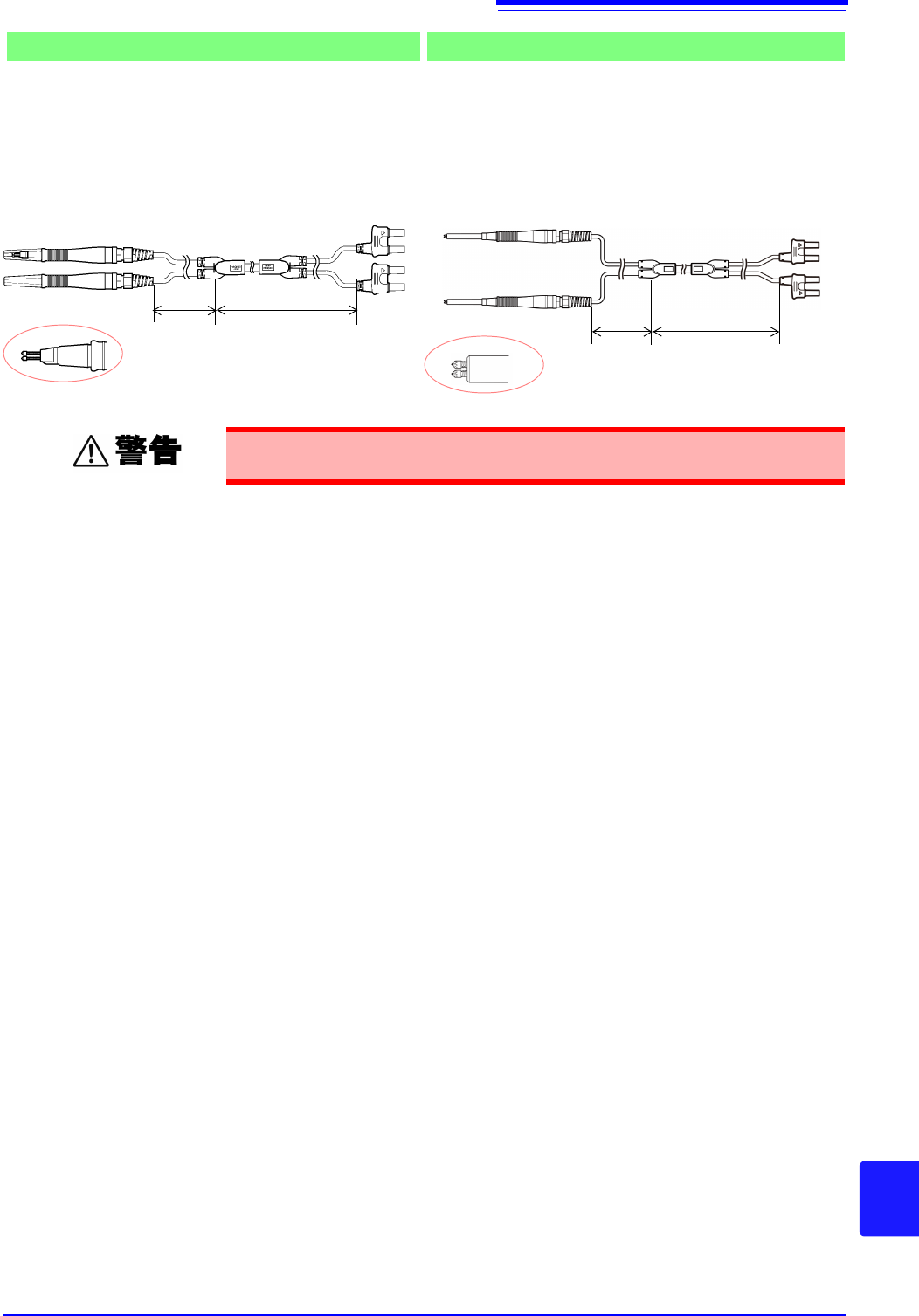

L2100 针型测试线 （DC1000 V 以下） L2110 针型测试线 （DC1000 V 以下）
是对应 DC1000 V 的 4 端子结构的高耐压针型测试
线。最适合于对高电压电池组或对接地电位较高的电
池进行测量。顶端为平行的 2 针型，可通过稳定的接
触进行测量。
2 股 - 探头之间：约 300 mm
连接器 -2 股之间：约 850 mm
针间隔：2.5 mm
是对应 DC1000 V 的 4 端子结构的高耐压针型测试
线。最适合于对高电压电池组或对接地电位较高的电
池进行测量。顶端为平行的 2 针型，可通过稳定的接
触进行测量。
2 股 - 探头之间：约 750 mm
连接器 -2 股之间：约 850 mm
针间隔：2.5 mm
850 mm
300 mm
针尖
* 可更换针尖
850
mm
750
mm
* 可更换针尖
针尖
请在相应的额定电压以下电压使用各测试线。
附录
10
支架安装
附 16
拆下本仪器侧面的螺丝即可安装支架安装件。
支架安装件的参考图与安装方法 _______________________________________
附录 10 支架安装
为防止本仪器的损坏和触电事故，使用螺丝请注意以下事项。
• 在侧面安装支架安装件时，请勿使螺丝进入到本仪器内部 6 mm 以上。
• 拆下支架安装件恢复原样时，请使用与最初安装时相同的螺丝。
（支撑脚：M3 × 6 mm，侧面：M4 × 6 mm）
支架安装件 （JIS）
支架安装件 （EIA）
垫片 （使用 2 片）
