设定电源频率
20
为了除去噪音，本仪器需进行电源频率设定。
在初始状态下为自动识别电源频率设定 (AUTO)，但也可以手动进行设定。如果未正确设定电源频率，测量值
则会不稳定。
2.5 设定电源频率
1
（SHIFT 指示灯点亮）
变为菜单画面。
2
显示电源频率设定画面。
参照：“1.4 菜单画面的构成 （SHIFT → ENTER）” (⇒ 第 13 页 )
3

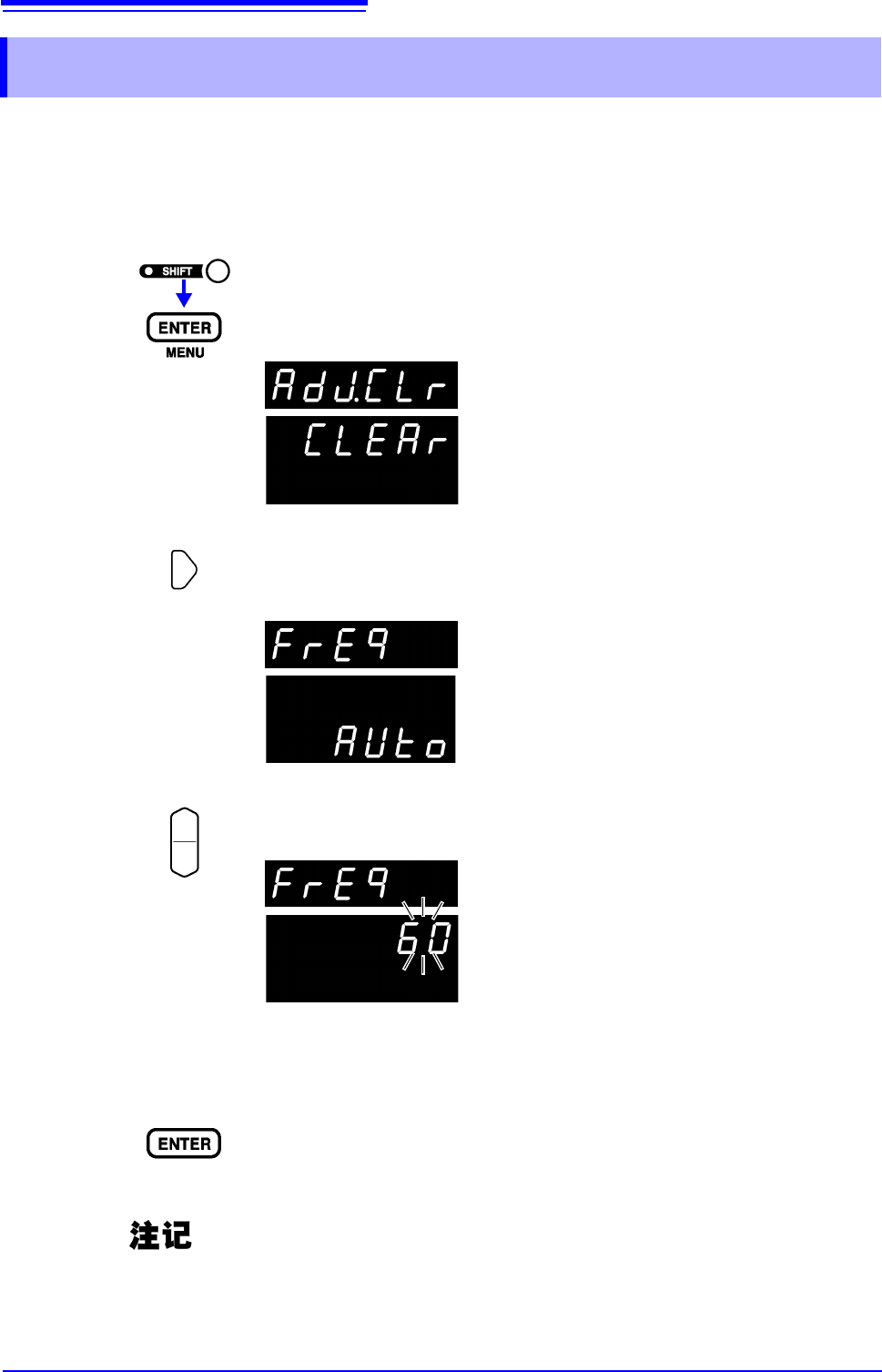

选择使用电源的频率。
AUTO .......... 电源频率自动设定
50 ................. 电源频率 50Hz
60 ................. 电源频率 60Hz
4
确定设定，并返回到测量画面。
（主画面）
（子画面）
（主画面）
（子画面）
（主画面）
（子画面）闪烁
• 在自动设定 (AUTO) 情况下，打开电源或进行复位时，自动判定供给电源的频
率是 50Hz 或是 60Hz。
•
在不打开电源情况下电源频率发生变化时，无法进行检测。
• 设为最接近 50Hz 或 60Hz 的频率。
3.1
测量前的检查
21
3
在测量之前，请务必阅读 “使用注意事项” (⇒ 第 3 页 ) 和“第2 章 测量前的准备” (⇒ 第 15 页 )。
以下为检查内容举例。
测量方法 第 3 章
• 为了防止发生触电事故，请勿将测试线顶端和有电压的线路发生短路。
• 请勿测量 DC ± 1000 V 以上的电压。也不要测量交流电压、交流电流以及直流
电流。否则，可能会导致本仪器损坏，造成人身伤害事故。
• 对地最大额定电压 DC ± 1000 V。请勿进行超出对地电压的测量。否则，可能
会导致本仪器损坏，造成人身伤害事故。
• 为了防止触电，测量之前请确认测试线的额定值，不要测量高于额定值的电
压。
3.1 测量前的检查
在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。
确认为有故障时，请与销售店 （代理店）或最近的 HIOKI 营业据点联系。
确认位置 确认内容
本仪器的框体
（正面和背面）
• 不得有损坏或龟裂等
• 内部电路不得露出
测试线、
电源线
• 金属部分不得露出
合格样品
• 测量合格样品并显示正确的测量值
不合格样品
• 测量不合格样品并显示正确的测量值
3.2
基本测量举例
22
使用以下举例说明测量方法。
＜例＞ 测量 30 mΩ 锂离子电池的电阻和电压
3.2 基本测量举例
所需物品 锂离子电池 （30 mΩ）
测试线：使用
9770
针型测试线。
测量条件 测量功能........................................ ΩV （电阻和电压测量）
量程................................................ 30 mΩ 量程、 10 V 量程
采样速度........................................ SLOW
调零................................................ 有
测量准备
1
连接电源线。
参照：“2.2 连接电源线” (⇒ 第 16 页 )
2
连接测试线。
参照：“2.3 连接测试线 （选件）” (⇒ 第 17 页 )
3
接通主电源。
参照：“2.4 接通 / 关闭电源” (⇒ 第 18 页 )
参照：“2.5 设定电源频率” (⇒ 第 20 页 )
4
解除待机状态。
参照：“解除待机状态” (⇒ 第 19 页 )

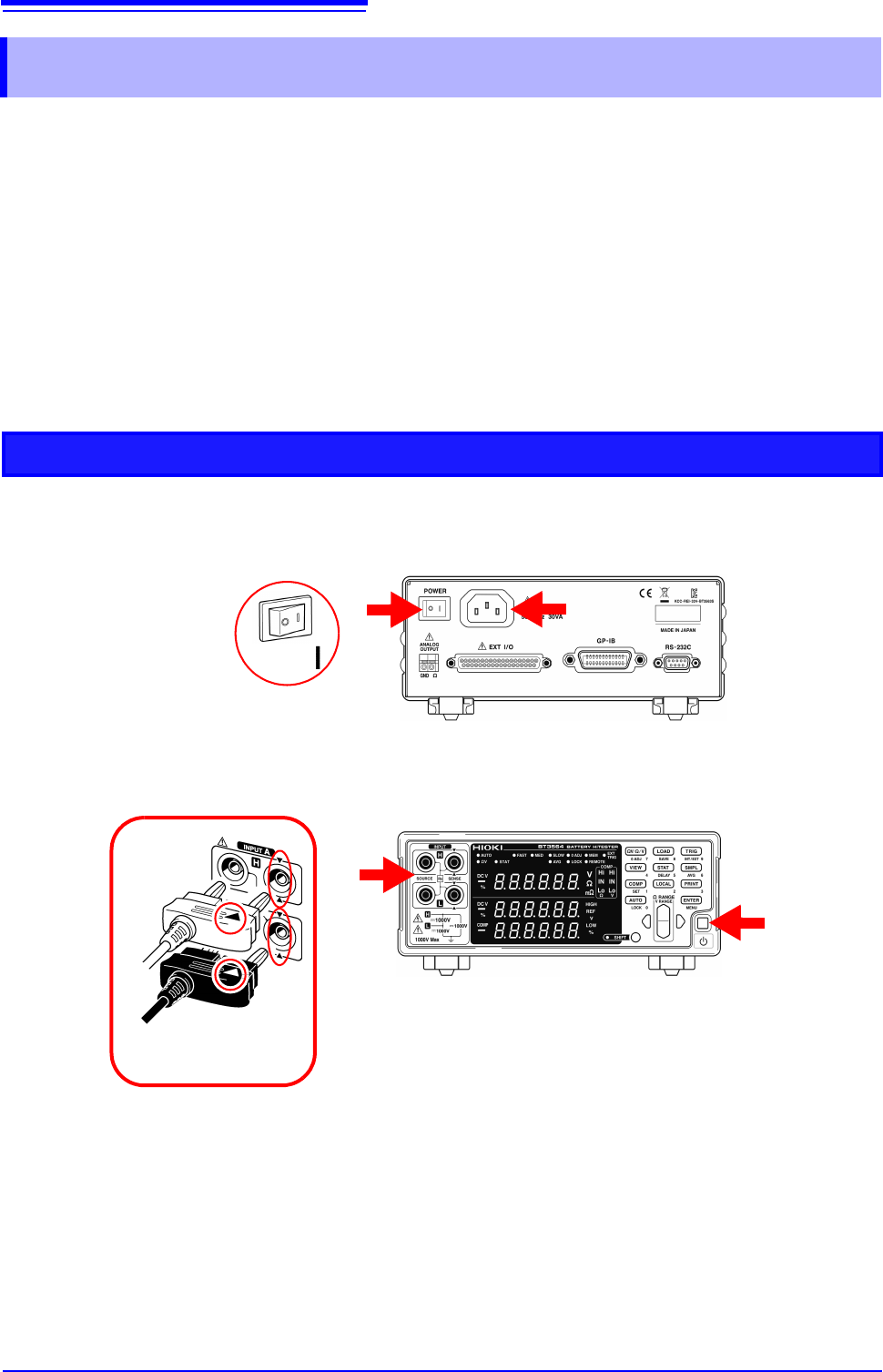

1
3
电源开
4
黑色导线
红色导线
＜例＞ 9770
2
