3.2 基本测量举例 24 9 选择采样速度。 （此时选择 SLOW ） 参照： “ 3.5 设定采样速度” ( ⇒ 第 30 页 ) 每按下一次键，都对采样速度 进行切换。 FAST SLOW MED SLOW 点亮 执行调零 10 使用正确的方法对测试线的顶端 实施短路。 如果未以正确的方法执行调零， 则无法得到正确的测量值。 参照： “ 3.6 执行调零” ( ⇒ 第 31 页 ) ＜例＞使用 9770 针型测试线时 11 （ S…

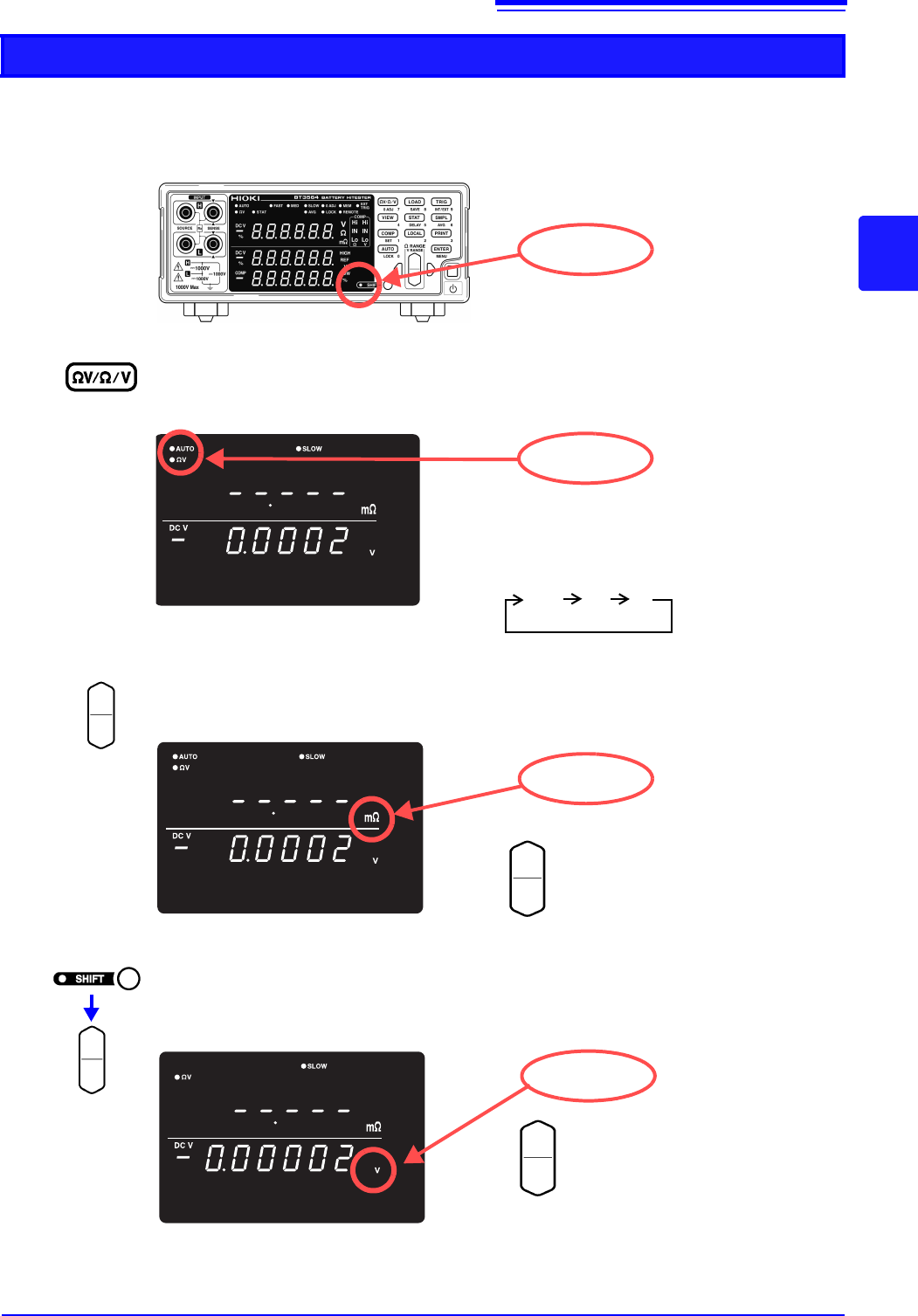

3.2
基本测量举例
24

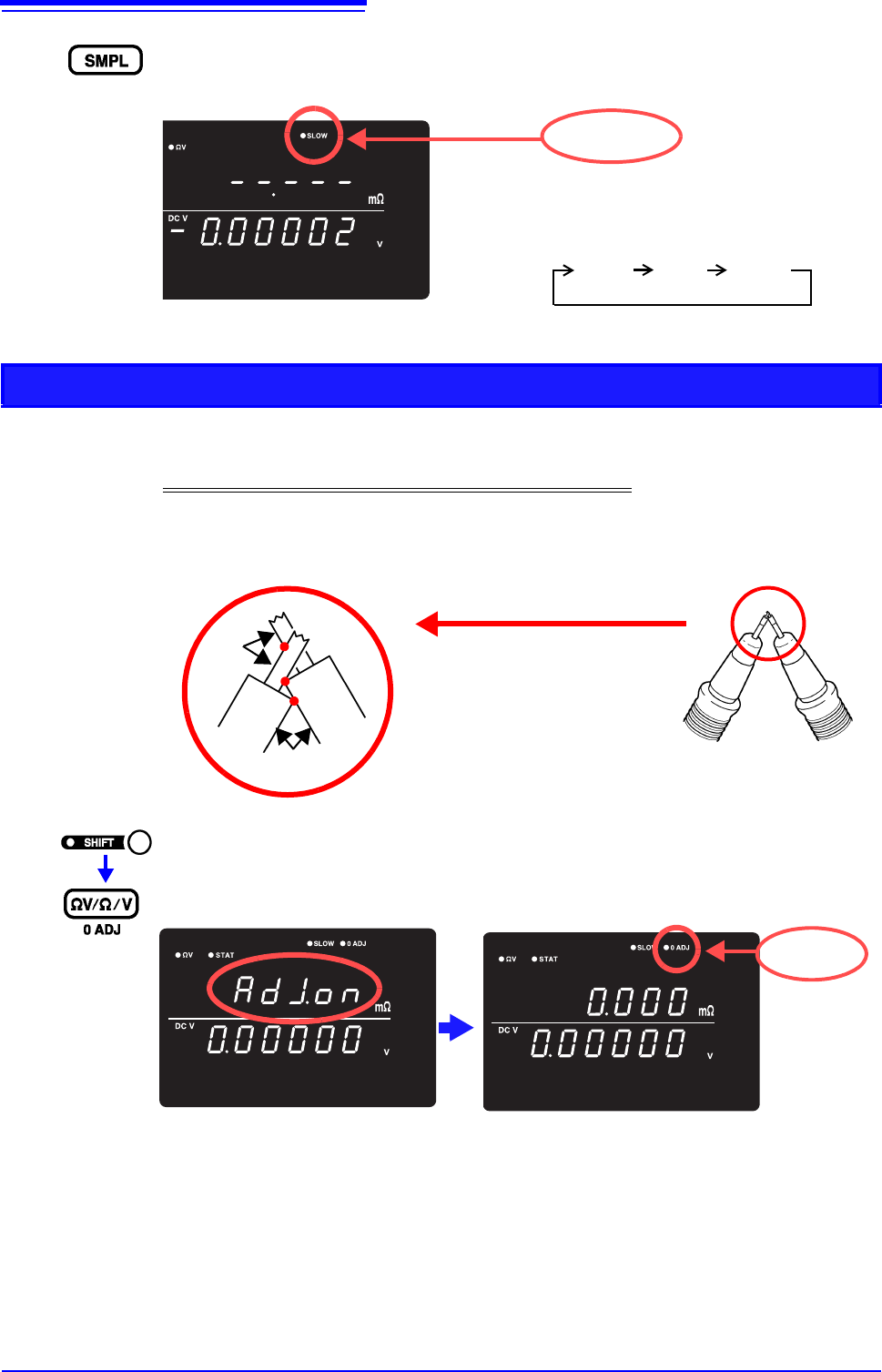

9
选择采样速度。（此时选择 SLOW）
参照：
“3.5 设定采样速度” (⇒ 第 30 页 )
每按下一次键，都对采样速度进行切换。
FAST
SLOW
MED
SLOW 点亮
执行调零
10
使用正确的方法对测试线的顶端实施短路。
如果未以正确的方法执行调零，则无法得到正确的测量值。
参照：“3.6 执行调零” (⇒ 第 31 页 )
＜例＞使用 9770 针型测试线时
11
（SHIFT 指示灯点亮）
执行调零。执行调零之后，返回到测量画面。
如果调零失败，则显示 “Err.02”。请仔细确认顶端的短路状态之后，再次进行调零。
取 3 点进行短路。
• 内部导体与内部导体
• 内部导体与外部导体
• 外部导体与外部导体
9770
内部
导体
外部
导体
0ADJ 点亮
3.2
基本测量举例
25
3

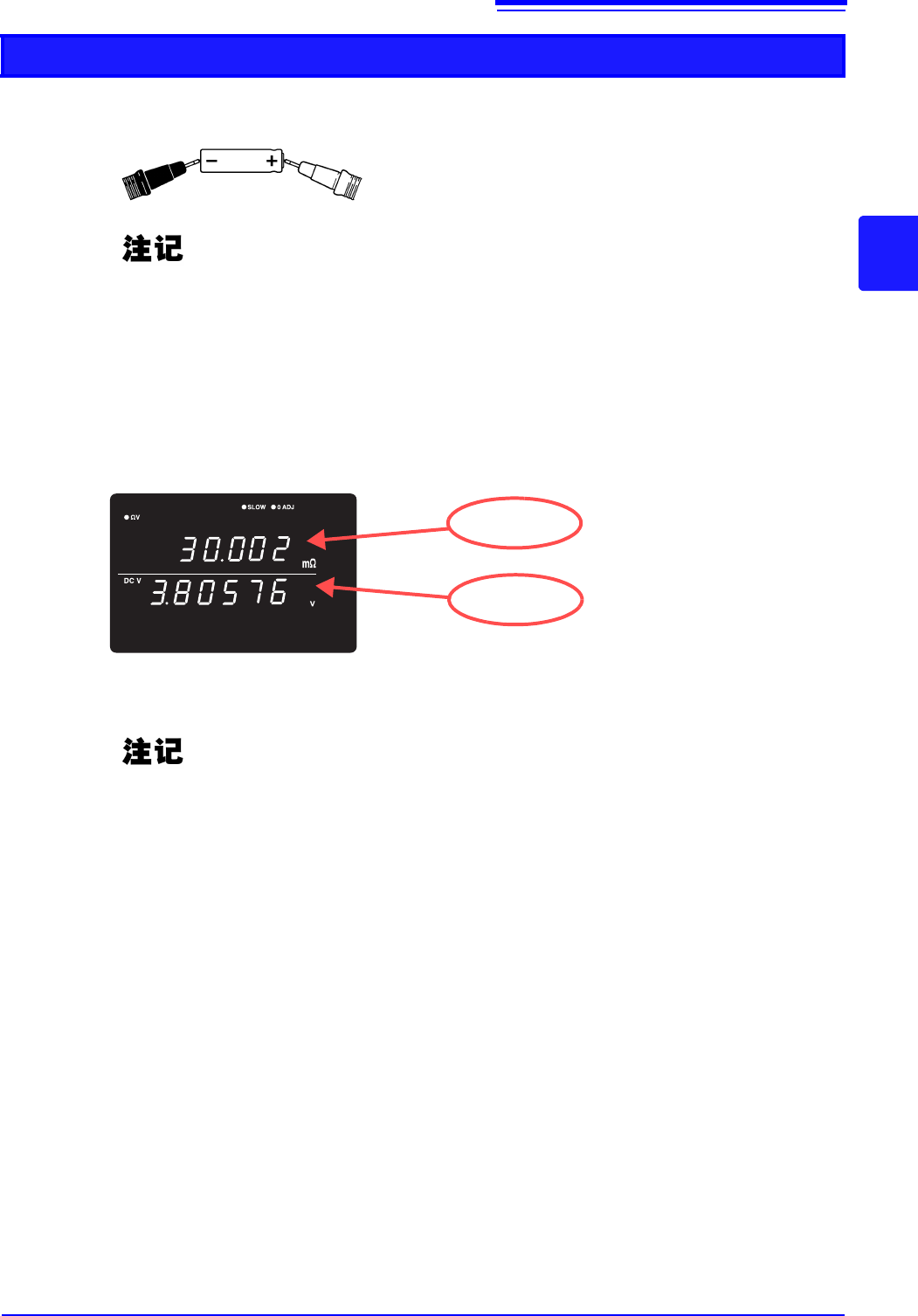

测量开始
12
把测试线连接到电池上。
本仪器的开路端子电压如下所示。
3 mΩ、 30 mΩ 量程 25 V peak
300 mΩ 量程 7 V peak
3 Ω ～ 3000 Ω 4 V peak
该电压是由充入本仪器内部
1.2 uF
电容器的电荷产生的。
• 3 mΩ、 30 mΩ、 300 mΩ量程的开路端子电压在开路约500 ms之后变为4 V peak。
• 使用扫描仪构建测量线路时，请使用耐电压超过使用量程开路端子电压的继电
器。
13
读取电阻测量值和电压测量值。
参照：“3.7 显示测量结果” (⇒ 第 34 页 )
参照：“10.3 错误显示” (⇒ 第 167 页 )
电阻测量值
电压测量值
测量注意事项：请参照 “送去修理前” (⇒ 第 166 页 ) 的 “测量值不稳定”。
