3.6
执行调零
31
3
为了除去因本仪器偏置电压或测量环境而产生的残留成分，请在测量之前执行调零。测试精度在调零之后进行
规定。也可以在 EXT I/O 的 0ADJ 端子上执行调零。
参照：“5.2 关于各信号” (⇒ 第 74 页 )
执行调零之前，请按如下所示连接测试线 （探头）。
1. 连接 SENSE-H 与 SENSE-L
2. 连接 SOURCE-H 与 SOURCE-L
3. 将上述 1、 2 连接在 1 处
3.6 执行调零

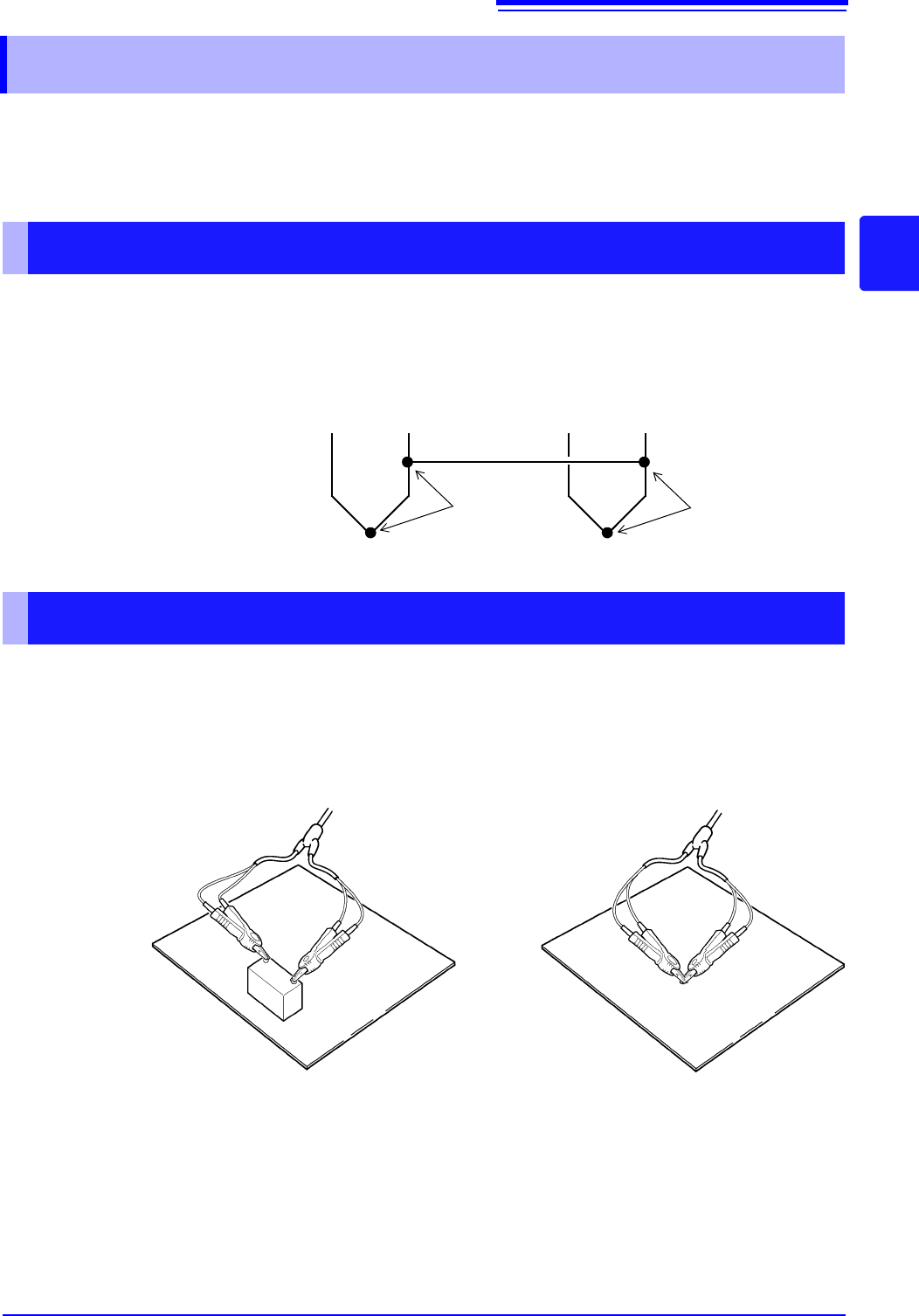

调零时的接线方法
连接
连接
SENSE-H
SENSE-L
SOURCE-H SOURCE-L
执行调零
1
在实际测量状态下配置测试线。
零残留量会因测试线 （探头）的配置状态 （长度、形状与配置场所等）而异，因
此，执行调零之前，根据实际测量状态配置测试线。
尤其是在 3 m
Ω、 30 mΩ 量程下，会因配置状态发生较大的变化，因此请务必调节
为测量状态。
测量时
调零时
3.6
执行调零
32
2
使用正确的方法对测试线进行短路。 :
如果未以正确的方法执行调零，则无法得到正确的测量值。
＜例＞使用 L2107 夹型测试线 （选件）时
红色
SOURCE
SOURCE
SOURCE
SENSE
SENSE
SENSE
正确
错误
红色
黑色
黑色
SOURCE
SENSE
对准夹钳的 V 标记。
请将鳄鱼夹放在
外侧，将导线棒放
在内侧进行调零。
内部
导体
外部导体
取
3
点进行调零。
9770 （选件）
9453 （选件）
请在电阻测量值显示为
“-----”时切换方向。
请将针尖
2
点垂直接触于弹簧
部分。（注意不要使弹簧之间
短路）
9771 （选件）
线路
SENSE 侧的针底座部分上带有线路。进行调零
时，请将该线路对准相同的方向。
请选择与电池端子间距离对应的孔，以调零板中
心的螺丝为中心压入对象物。
请将 SENSE 侧 （带线路一方）的针插入各长孔
的大直径一侧。
L2100 （选件）
Z5038 调零板
测试线顶端的 SENSE 侧为平坦面。进行调零时，
请将该平坦面对准相同的方向。
请选择和要测量的电池端子间距离相适合的孔，
对着调零板中心的螺纹孔压入对象物。
请将 SENSE 侧 （带平面一方）的针插入各长孔
的大直径一侧。
L2110 （选件）
Z5038 调零板
平坦面
