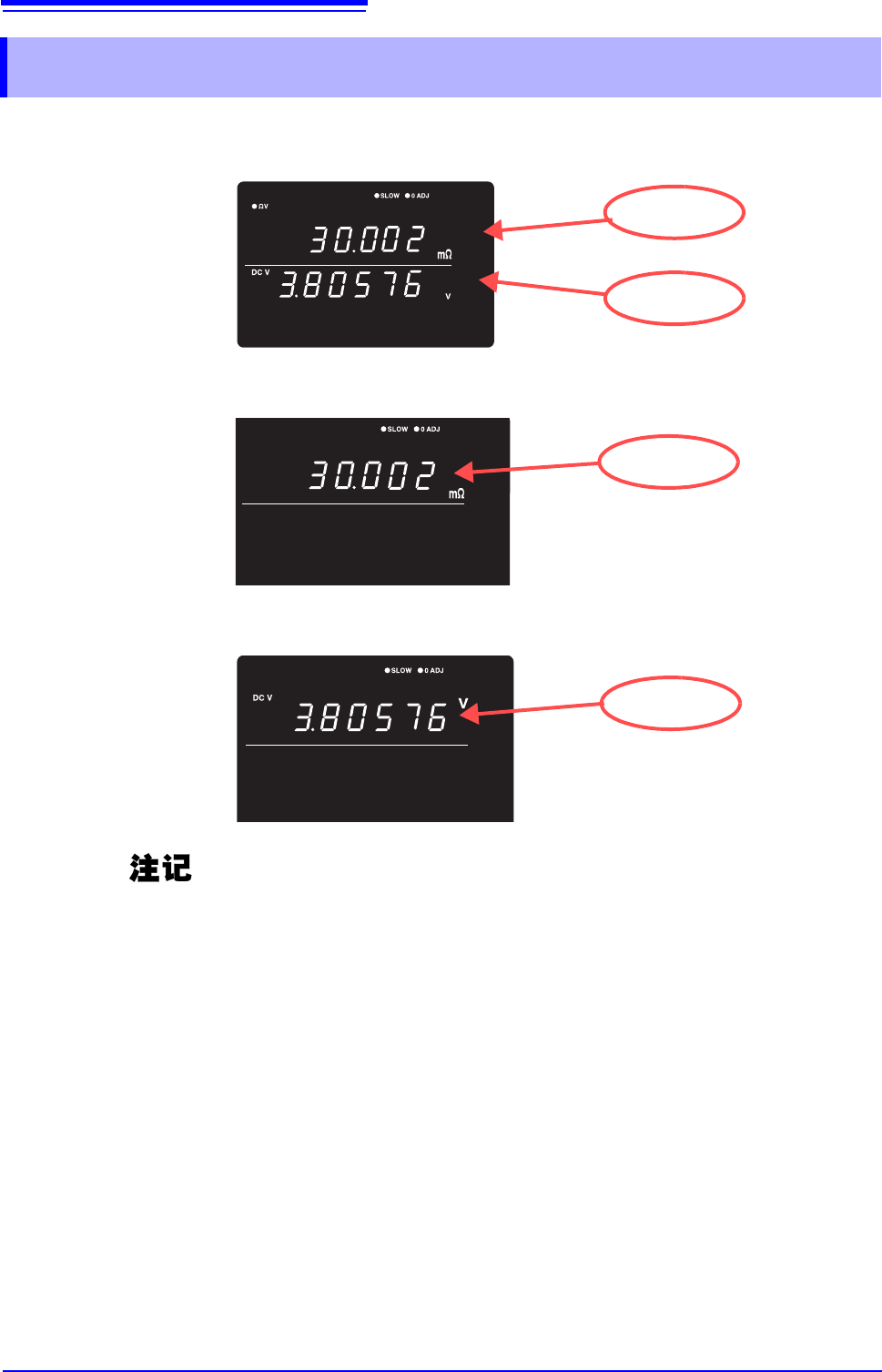

3.7
显示测量结果
35
3
未正确进行测量时，画面上显示 “－－－－－”。
另外，会从 EXT I/O 端子输出测试异常信号 （ERR）。
参照：“关于 ERR 输出” (⇒ 第 77 页 )
在下述情况下，显示测试异常。
• 测试线未连接到测试物上时
• 测试物的电阻大于量程时
＜例＞在 300 m Ω 量程下测量 30Ω 时
• 探头断线时
• 因探头磨损、脏污等而导致接触电阻较大时
或配线电阻较大时 （请参照下表）
• 回路保护保险丝断线时
参照：“10.1 有问题时” (⇒ 第 165 页 )
测试异常和检测电平
如果 SOURCE H-L 之间与 SENSE H-L 之间存在超出下表所示的电阻值 （接触电
阻 + 配线电阻 + 测试物电阻），则视为测试异常。
• 如果接触电阻或配线电阻较大，测量值的误差则会增大。
（接触电阻 + 配线电阻为 20Ω （在 3 mΩ、 30 mΩ 量程下为 2Ω）以上时，不能
保证精度。）
• 测试线的静电容量为 1 nF 以上时，可能无法检测到测试异常。
测试异常查出
量程
SOURCE H-L SENSE H-L
3 mΩ 3 Ω 3 Ω
30 mΩ 3 Ω 3 Ω
300 mΩ 20 Ω 20 Ω
3 Ω 200 Ω 20 Ω
30 Ω 2kΩ 200 Ω
300 Ω 6 kΩ 2 kΩ
3000 Ω 6 kΩ 20 kΩ
3.7
显示测量结果
36
画面上显示 “OF”或 “-OF”时，表示发生上溢。
如下所示为显示这类信息的原因。
溢出显示
显示 原因
OF
• 测量值超出当前的测量范围
• 测试物的阻抗超出输入电平
• 相对值运算结果大于 +99.999%
-OF
• 测量值小于当前的测量范围
• 测试物的阻抗超出输入电平 （负方向）
• 相对值运算结果小于 -99.999%
