4.1 比较器功能 39 4 以下举例说明比较器的设定方法 。 比较器设定举例 1 （根据上、下限值进行判定） ＜例＞ 希望使用 Ω V 功能 （ 300 m Ω 量程）分别设定电阻和电压的上、下限值，并当 测量值超出上限值或低于下限值时鸣响蜂鸣器进行判定。 电阻：上限值 150.00 m Ω ，下限值 100.00 m Ω 电压：上限值 15.2000 V ，下限值 15.0000 V 1 确认比较器功能已变为 OFF 状态。 （比较…

100%1 / 198
4.1
比较器功能
38
比较器功能是指比较事先设定的临界值与测量值，判断测量值是否符合判定基准
并进行显示和输出的功能。
阈值的比较方法包括设定上、下限值的方法和设定基准值与范围两种方法。
作为
比较器
结果，除了可进行 Hi、IN、Lo 的 LED 显示和蜂鸣器鸣响之外，还可通
过 EXT I/O 端子输出。
参照：“第 5 章 外部控制 （EXT I/O）” (⇒ 第 73 页 )
显示比较器功能的设定流程。
4.1 比较器功能
1
进入比较器设定画面
2
设定比较器判定蜂鸣器
3
设定比较器模式
4
选择电阻 （不需要设定电阻时至 7）
5
选择电阻的比较器比较方法
6
设定电阻的上、下限值 （基准值·范围）
7
选择电压
8
选择电压的比较器比较方法
9
设定电压的上、下限值 （基准值·范围）
10
确定比较器设定值
11
比较器功能变为 ON 状态
4.1
比较器功能
39
4
以下举例说明比较器的设定方法。

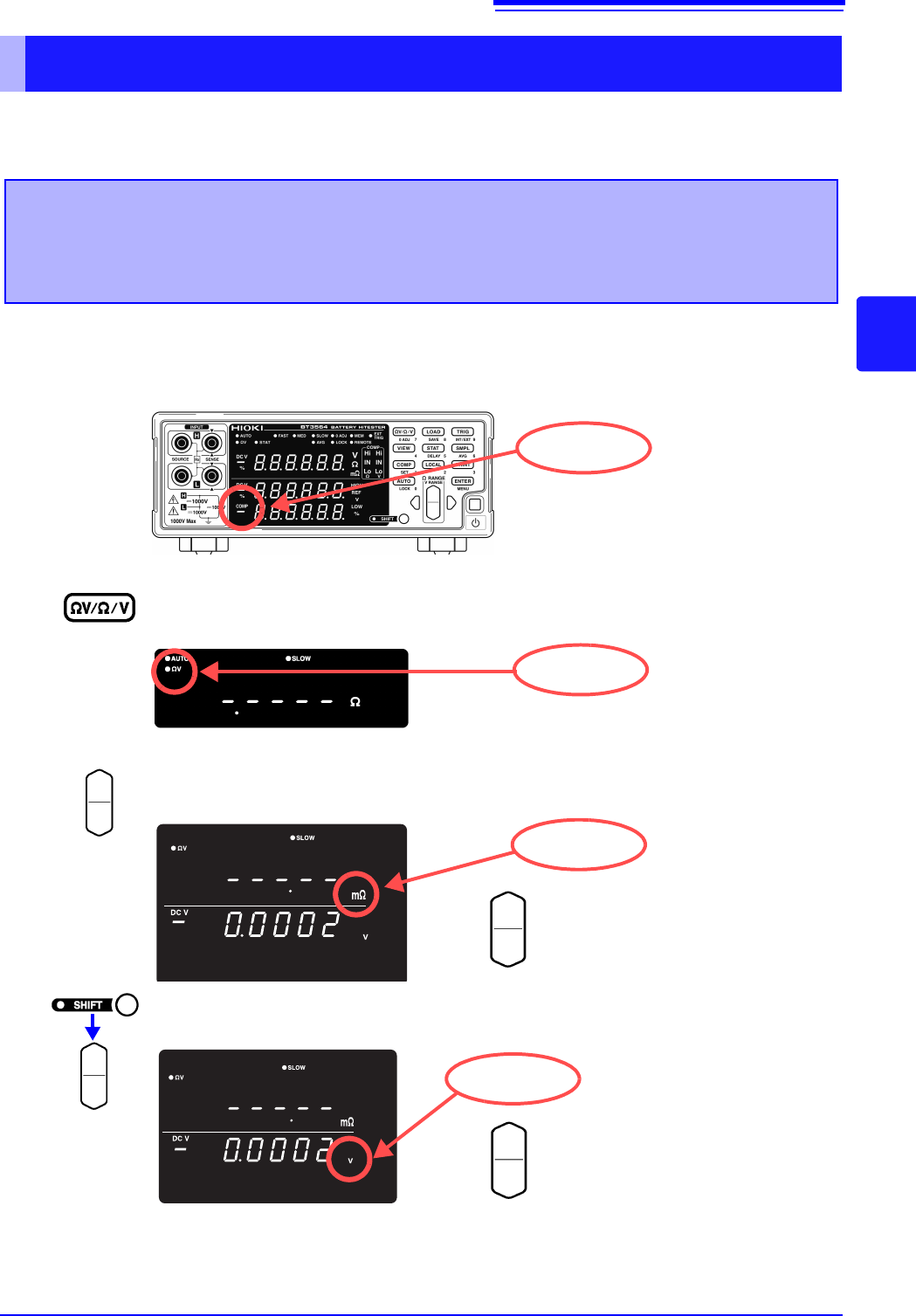

比较器设定举例 1 （根据上、下限值进行判定）
＜例＞　希望使用 ΩV 功能 （300 mΩ 量程）分别设定电阻和电压的上、下限值，并当
测量值超出上限值或低于下限值时鸣响蜂鸣器进行判定。
电阻：上限值 150.00 mΩ，下限值 100.00 mΩ　电压：上限值 15.2000 V，下限值 15.0000 V
1
确认比较器功能已变为 OFF 状态。
（比较器功能为 ON 时，不能变更设定。按下 COMP 键，设为 OFF）
2
将测量功能设为 ΩV。
3
选择电阻量程。（此时选择 300 mΩ 量程）
4
选择电压量程。（此时选择 100 V 量程）
COMP 熄灭
ΩV 点亮
提高电阻量程
降低电阻量程
mΩ 点亮
V 点亮
提高电压量程
降低电压量程
4.1
比较器功能
40
5
进入比较器设定画面。
6
选择比较器判定蜂鸣器。（此时选择 HL）
oFF......... 不鸣响蜂鸣器。
HL........... Hi、 Lo 时蜂鸣器发出 “嘀嘀嘀…”音。
in............. IN 时蜂鸣器发出 “嘀嘀”音 （连续音）。
btH1 ....... IN 时，蜂鸣器发出 “嘀嘀”音 （连续音）， Hi 和 Lo 时，蜂鸣器发出 “嘀嘀
嘀…”音。
btH2 ....... 从 IN 以外变为 IN 时，蜂鸣器只发出一次 “嘀”（短音）， Hi 和 Lo 时，蜂鸣
器发出 “嘀嘀嘀…”音。
7
使图中所示的位置闪烁，并选择比较器模式。（此时选择自动）
A ............. 自动比较器 （初始设定）
E.............. 手动比较器
8
使图中所示的位置闪烁，并选择电阻。
r............... 电阻 （初始设定）
u.............. 电压
oFF 闪烁
HL 闪烁
A 闪烁
r 闪烁
