BT3564_user_manual_chi_20191017H - 第48页
4.1 比较器功能 42 12 使图中所示的位置闪烁，并选择 比较器的比较方法。 （此时选择 HIGH 、 LOW ） HIGH 、 LOW ... 通过上、下限值进行比 较 （初始设定） REF 、 % ...... ..... 通过基准值·范围进行比较 13 切换到上、下限值设定画面，设 定上、下限值。 14 确定设定，并返回到测量画面。 比较器功能变为 ON 状态。 取消设定时： SHIFT 键 15 连接测试物，判定测量值。 Ω…
4.1
比较器功能
41
4
9

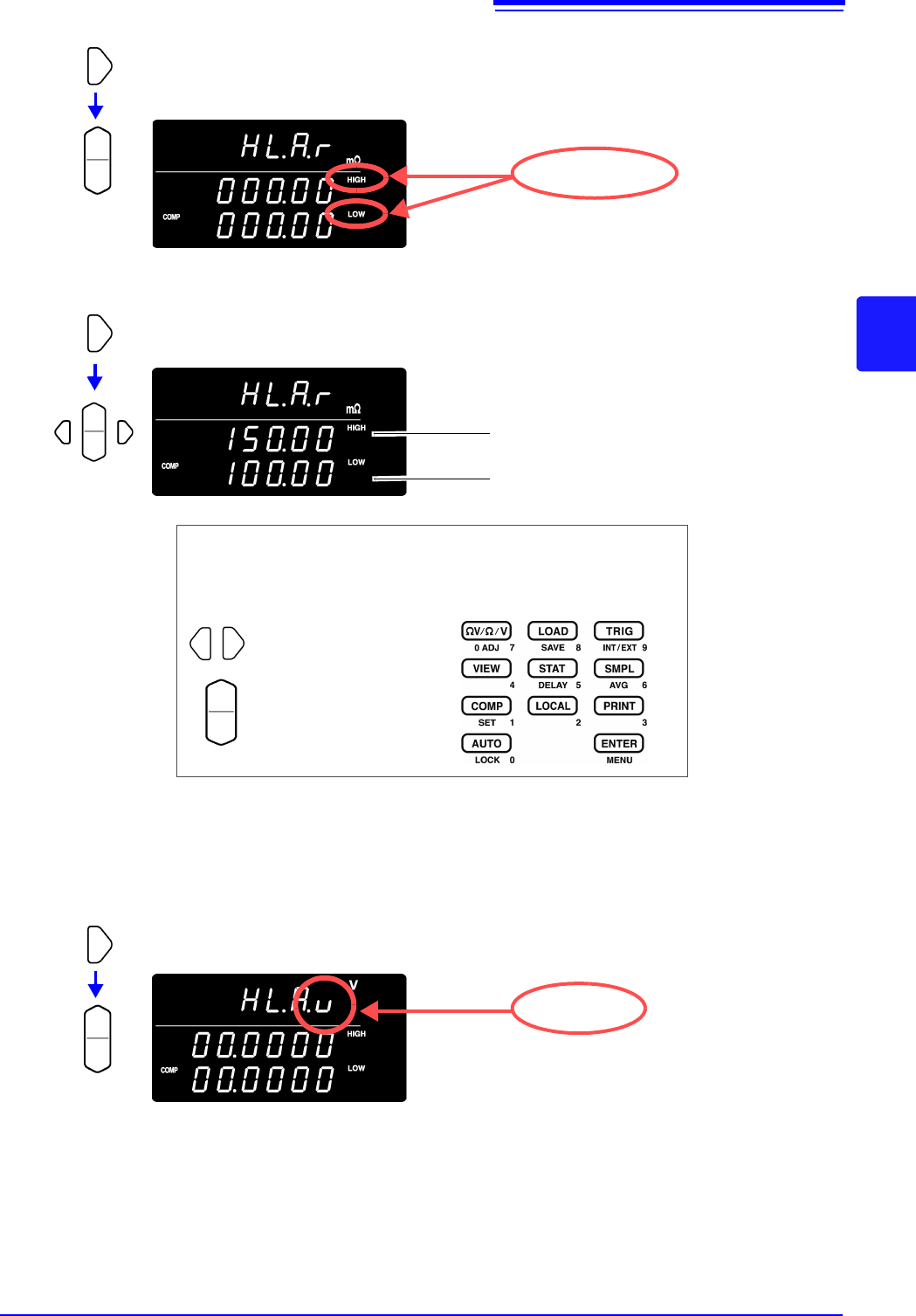

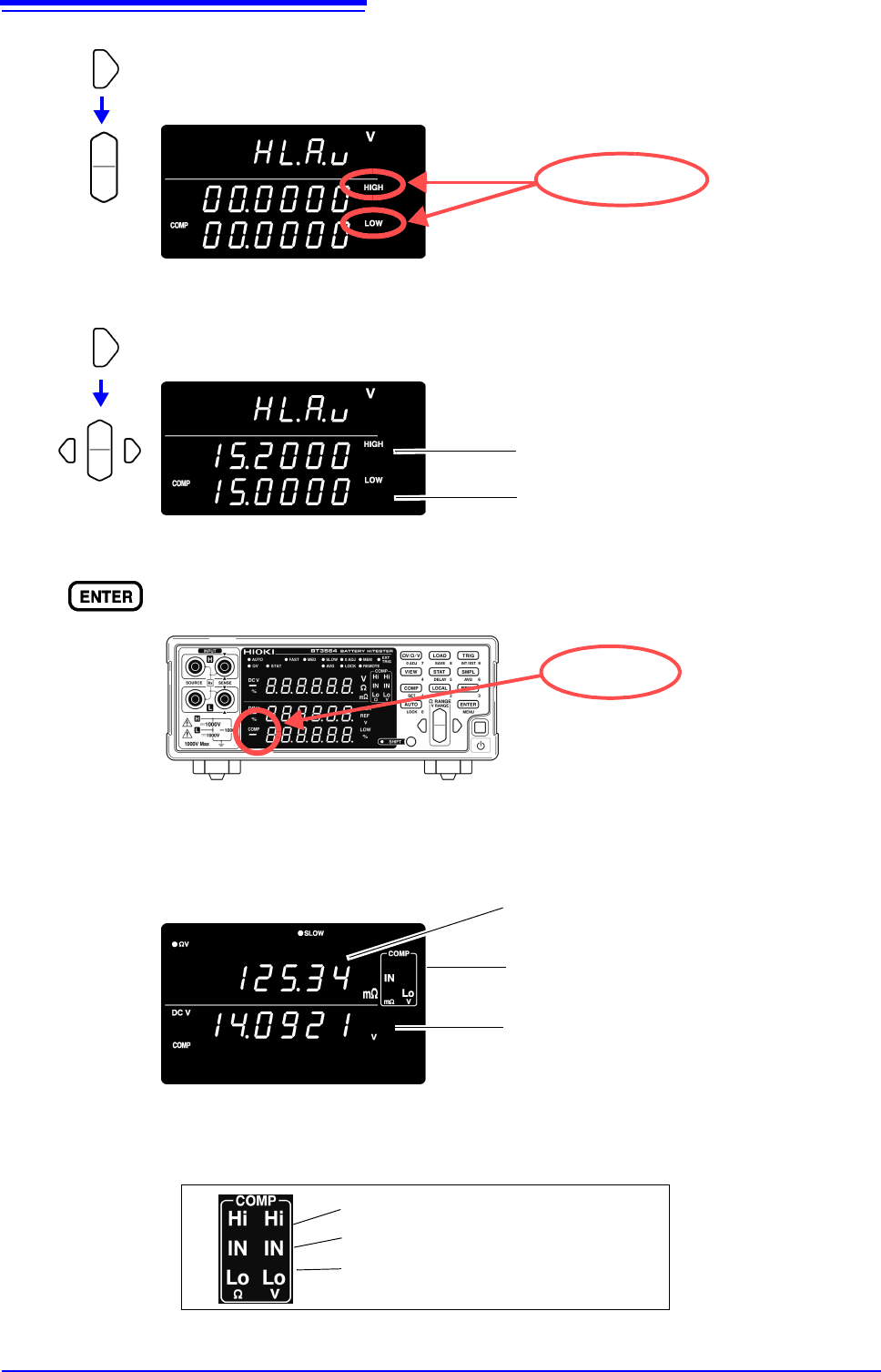

使图中所示的位置闪烁，并选择比较器的比较方法。
（此时选择 HIGH、 LOW）
HIGH、 LOW... 通过上、下限值进行比较 （初始设定）
REF、 % .......... 通过基准值·范围进行比较
10
切换到上、下限值设定画面，设定上、下限值。
输入当前的测量值：AUTO 键 （上、下限值设定画面以外时按下）
输入统计运算结果：STAT 键 （上、下限值设定画面以外时按下）
参照：“ 上、下限值 （基准值·范围）的设定” (⇒ 第 50 页 )
11
使图中所示的位置闪烁，并选择电压。
r .............. 电阻 （初始设定）
u ............. 电压
HIGH、 LOW 闪烁
或
数字键
上限值：此时为 150 mΩ
下限值：此时为 100 mΩ
移动数位
数值设定
将闪烁位置移动到要设定的数
位上，设定数值。
使用 RANGE 键时： 使用数字键时：
按下数字对应按键进行设
定。
u 闪烁
4.1
比较器功能
42
12
使图中所示的位置闪烁，并选择比较器的比较方法。
（此时选择 HIGH、 LOW）
HIGH、 LOW ... 通过上、下限值进行比较 （初始设定）
REF、 %........... 通过基准值·范围进行比较
13
切换到上、下限值设定画面，设定上、下限值。
14
确定设定，并返回到测量画面。比较器功能变为 ON 状态。
取消设定时：SHIFT 键
15
连接测试物，判定测量值。
ΩV 功能时，通过按下 VIEW 键，可确认比较器设定。
参照：“测量值和比较器设定值的显示切换” (⇒ 第 54 页 )
HIGH、 LOW 闪烁
或数字键
上限值：此时为 15.2 V
下限值：此时为 15 V
COMP 点亮
电阻测量值
判定结果
电压测量值
上限值 < 测量值
下限值≦测量值≦上限值
测量值 < 下限值
4.1
比较器功能
43
4
以下举例说明比较器的设定方法。
• 上、下限值被保存为不依赖于测量功能和量程的显示计数值。如果测量条件或
量程不同，计数值所意味的绝对值也会产生变化。
＜例＞
要在 300 m
Ω 量程下将下限值设定为 150 mΩ 时，设定 “15000”。如果在这种
状态下设定为 3
Ω 量程，下限值则变为 1.5 Ω。
• 判定电压测量值时，也可以判定测量值的绝对值。（防止 +/- 接反时的“Lo”判
定）
参照：“绝对值判定功能 （电压）的设定” (⇒ 第 51 页 )
比较器设定举例 2 （根据基准值·范围进行判定）
＜例＞ 希望使用 ΩV 功能 （3 Ω 量程）设定基准值和相对于基准值的范围，并在测量
值处于范围内时鸣响蜂鸣器进行判定。
电阻：基准值 1.5 Ω，范围 5% 电压：基准值 4.2 V，范围 0.5%
1

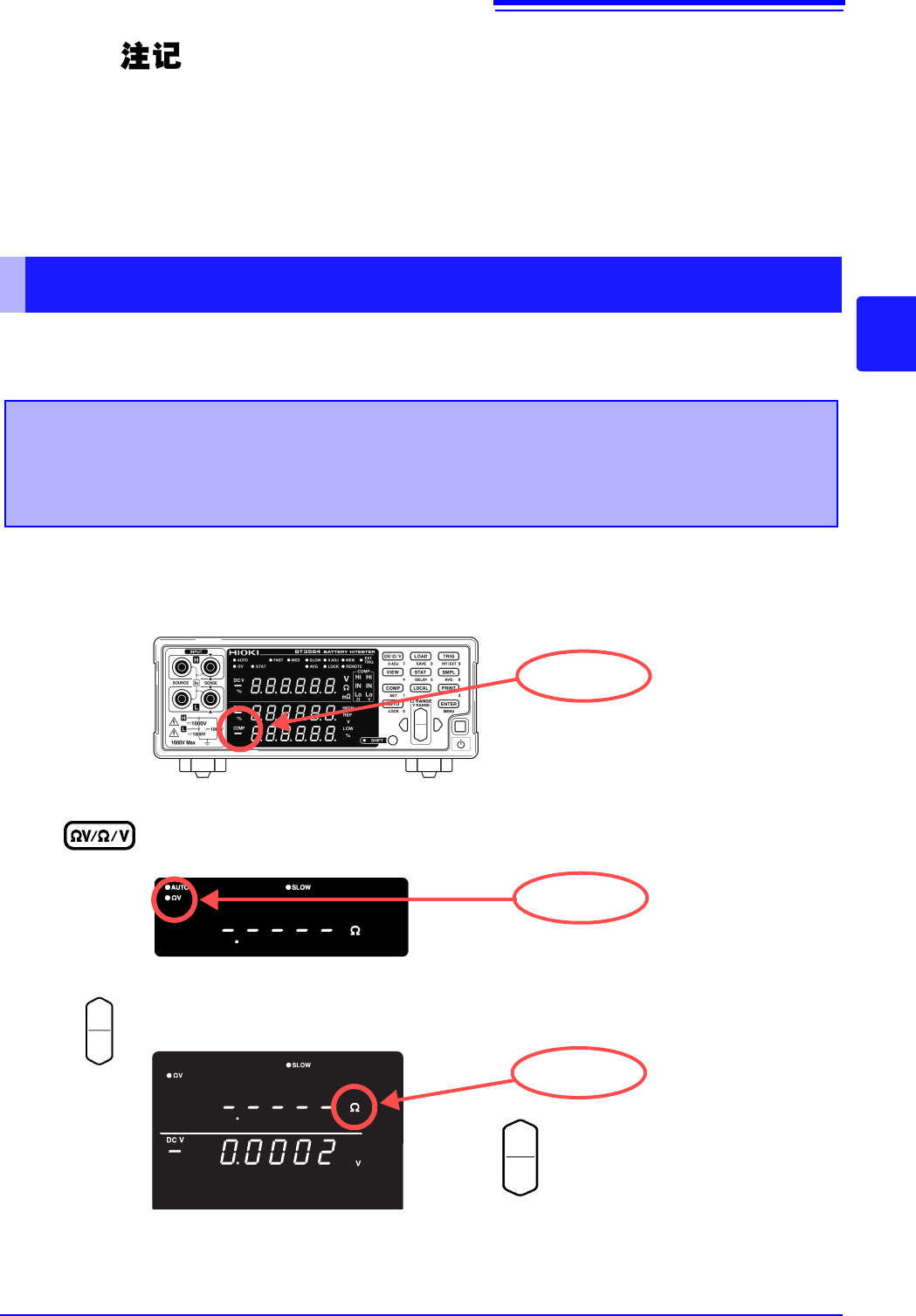

确认比较器功能已变为 OFF 状态。
（比较器功能为 ON 时，不能变更设定。按下 COMP 键，设为 OFF）
2
将测量功能设为 ΩV。
3
选择量程。（此时选择 3 Ω 量程）
COMP 熄灭
ΩV 点亮
提高电阻量程
降低电阻量程
Ω 点亮
