4.1 比较器功能 44 4 选择电压量程。 （此时选择 10 V 量程） 5 进入比较器设定画面。 6 选择比较器判定蜂鸣器。 （此时选择 In ） oFF ......... 不鸣响蜂鸣器。 HL ........... Hi 、 Lo 时蜂鸣器发出 “嘀嘀嘀…”音。 in ............. IN 时蜂鸣器 发出 “嘀嘀”音 （连续音） 。 btH1 ....... IN 时，蜂鸣器发出 “嘀嘀”音 （连续音） ， Hi …
4.1
比较器功能
43
4
以下举例说明比较器的设定方法。
• 上、下限值被保存为不依赖于测量功能和量程的显示计数值。如果测量条件或
量程不同，计数值所意味的绝对值也会产生变化。
＜例＞
要在 300 m
Ω 量程下将下限值设定为 150 mΩ 时，设定 “15000”。如果在这种
状态下设定为 3
Ω 量程，下限值则变为 1.5 Ω。
• 判定电压测量值时，也可以判定测量值的绝对值。（防止 +/- 接反时的“Lo”判
定）
参照：“绝对值判定功能 （电压）的设定” (⇒ 第 51 页 )
比较器设定举例 2 （根据基准值·范围进行判定）
＜例＞ 希望使用 ΩV 功能 （3 Ω 量程）设定基准值和相对于基准值的范围，并在测量
值处于范围内时鸣响蜂鸣器进行判定。
电阻：基准值 1.5 Ω，范围 5% 电压：基准值 4.2 V，范围 0.5%
1
确认比较器功能已变为 OFF 状态。
（比较器功能为 ON 时，不能变更设定。按下 COMP 键，设为 OFF）
2
将测量功能设为 ΩV。
3
选择量程。（此时选择 3 Ω 量程）
COMP 熄灭
ΩV 点亮
提高电阻量程
降低电阻量程
Ω 点亮
4.1
比较器功能
44
4

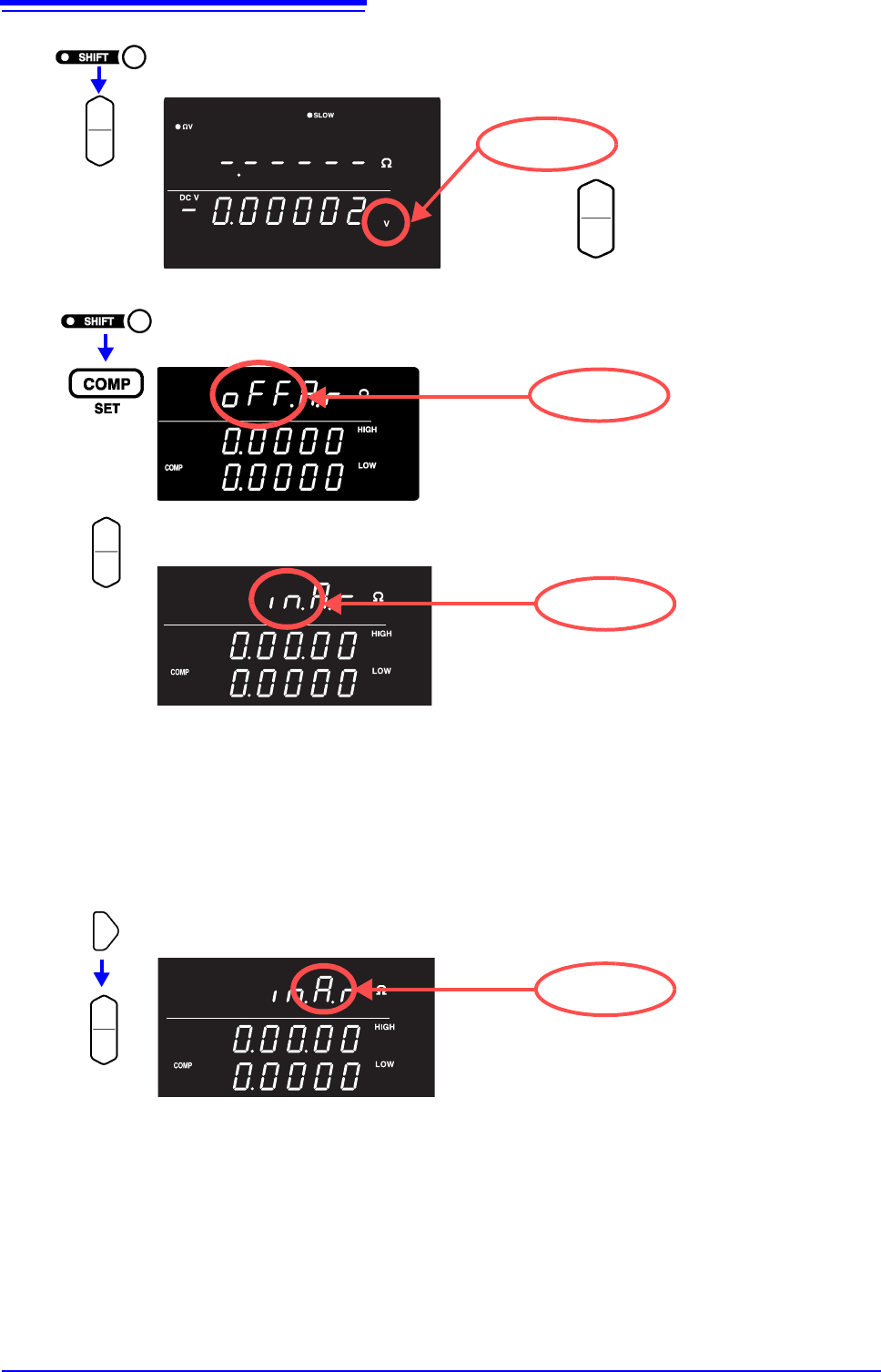

选择电压量程。（此时选择 10 V 量程）
5
进入比较器设定画面。
6
选择比较器判定蜂鸣器。（此时选择 In）
oFF......... 不鸣响蜂鸣器。
HL........... Hi、 Lo 时蜂鸣器发出 “嘀嘀嘀…”音。
in............. IN 时蜂鸣器发出 “嘀嘀”音 （连续音）。
btH1 ....... IN 时，蜂鸣器发出 “嘀嘀”音 （连续音）， Hi 和 Lo 时，蜂鸣器发出 “嘀嘀
嘀…”音。
btH2 ....... 从 IN 以外变为 IN 时，蜂鸣器只发出一次 “嘀”（短音）， Hi 和 Lo 时，蜂鸣
器发出 “嘀嘀嘀…”音 。
7
使图中所示的位置闪烁，并选择比较器模式。（此时选择自动）
A ............. 自动比较器 （初始设定）
E.............. 手动比较器
V 点亮
提高电压量程
降低电压量程
oFF 闪烁
in 闪烁
A 闪烁
4.1
比较器功能
45
4
8
使图中所示的位置闪烁，并选择电阻。
r .............. 电阻 （初始设定）
u ............. 电压
9
使图中所示的位置闪烁，并选择比较器的比较方法。
（此时选择 REF、 %）
HIGH、 LOW... 通过上、下限值进行比较 （初始设定）
REF、 % .......... 通过基准值·范围进行比较
10
基准值·范围 （%）设定画面，设定基准值·范围。
输入当前的测量值：AUTO 键 （基准值、范围设定画面以外时按下）
输入统计运算结果：STAT 键 （基准值、范围设定画面以外时按下）
参照：“比较器比较方法的设定” (⇒ 第 49 页 )
r 闪烁
REF、 % 闪烁
或
数字键
基准值：此时为 1.5 Ω
范围：此时为 5%
移动数位
数值设定
将闪烁位置移动到要设定的数
位上，设定数值。
使用 RANGE 键时： 使用数字键时：
按下数字对应按键进行设定。
