4.1 比较器功能 46 11 使图中所示的位置闪烁，并选择 电压。 r ............... 电阻 （初始设定） u .............. 电压 12 使图中所示的位置闪烁，并选择 比较器的比较方法。 （此时选择 REF 、 % ） HIGH 、 LOW ... 通过上、下限值进行比 较 （初始设定） REF 、 % ...... ..... 通过基准值·范围进行比较 13 基准值·范围 （ % ）设定画面，设定 基…
4.1
比较器功能
45
4
8

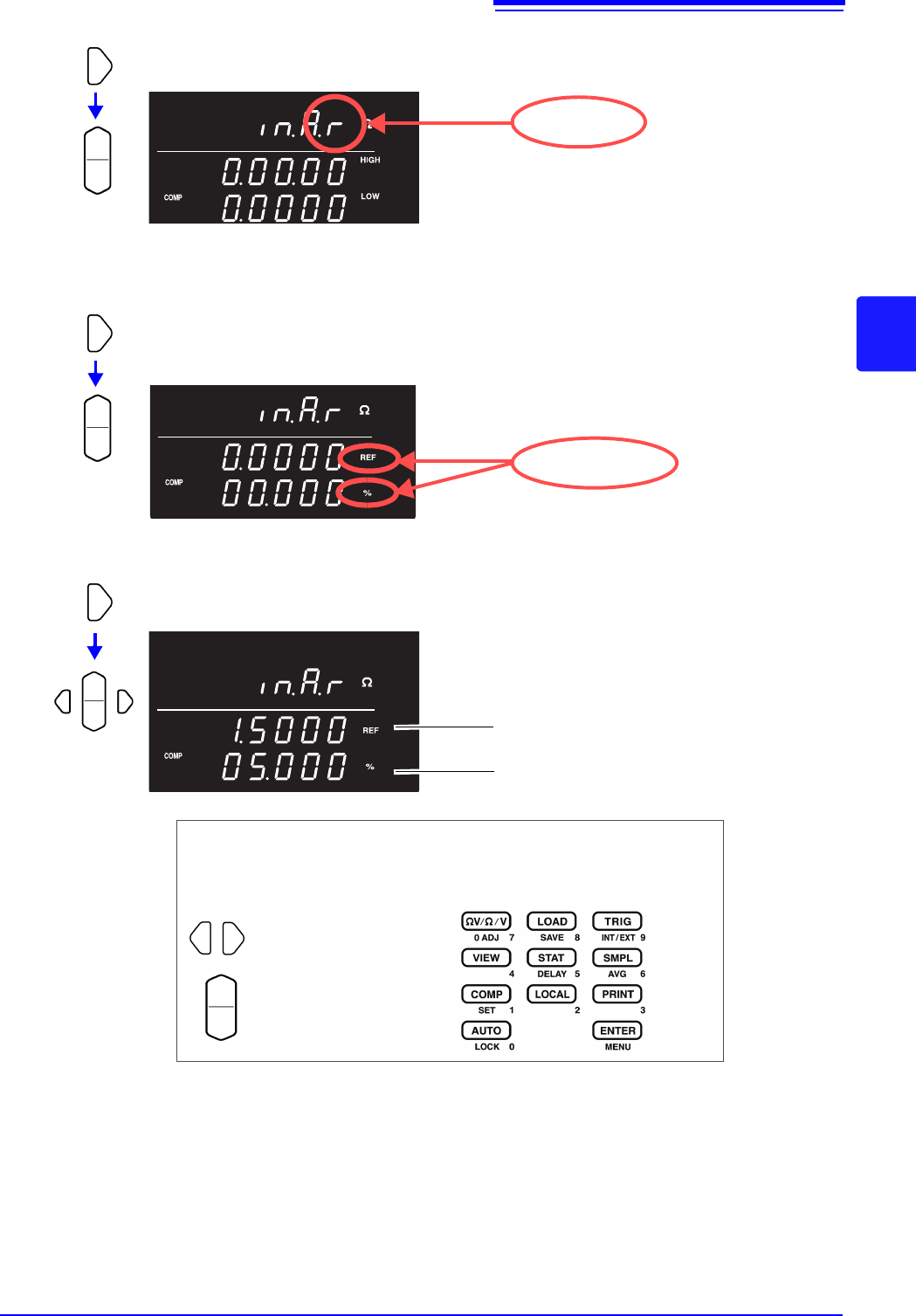

使图中所示的位置闪烁，并选择电阻。
r .............. 电阻 （初始设定）
u ............. 电压
9
使图中所示的位置闪烁，并选择比较器的比较方法。
（此时选择 REF、 %）
HIGH、 LOW... 通过上、下限值进行比较 （初始设定）
REF、 % .......... 通过基准值·范围进行比较
10
基准值·范围 （%）设定画面，设定基准值·范围。
输入当前的测量值：AUTO 键 （基准值、范围设定画面以外时按下）
输入统计运算结果：STAT 键 （基准值、范围设定画面以外时按下）
参照：“比较器比较方法的设定” (⇒ 第 49 页 )
r 闪烁
REF、 % 闪烁
或
数字键
基准值：此时为 1.5 Ω
范围：此时为 5%
移动数位
数值设定
将闪烁位置移动到要设定的数
位上，设定数值。
使用 RANGE 键时： 使用数字键时：
按下数字对应按键进行设定。
4.1
比较器功能
46
11

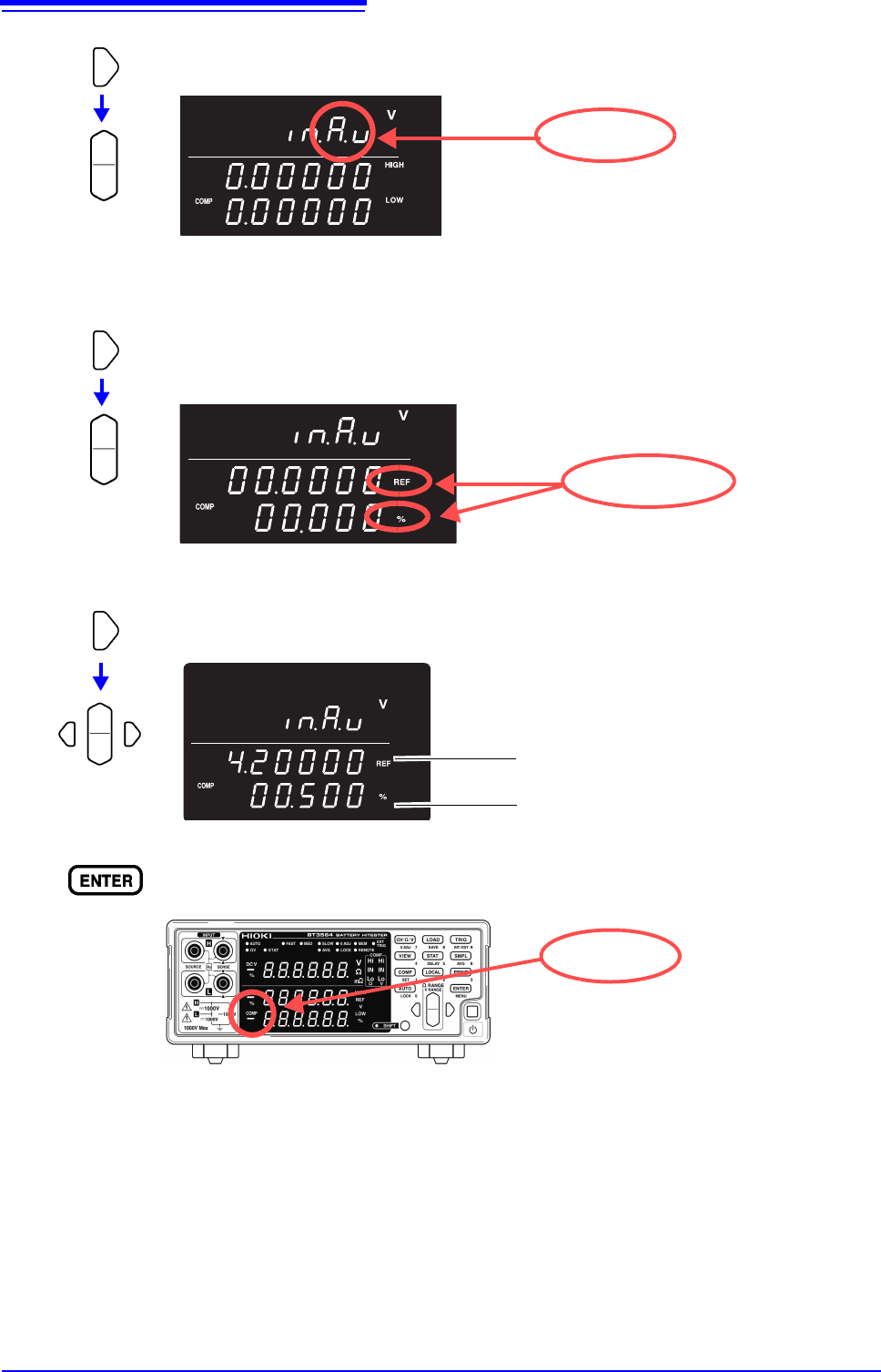

使图中所示的位置闪烁，并选择电压。
r............... 电阻 （初始设定）
u.............. 电压
12
使图中所示的位置闪烁，并选择比较器的比较方法。
（此时选择 REF、 %）
HIGH、 LOW ... 通过上、下限值进行比较 （初始设定）
REF、 %........... 通过基准值·范围进行比较
13
基准值·范围 （%）设定画面，设定基准值·范围。
14
确定设定，并返回到测量画面。比较器功能变为 ON 状态。
取消设定时：SHIFT 键
u 闪烁
REF、 % 闪烁
或
数字键
基准值：此时为 4.2 V
范围：此时为 0.5%

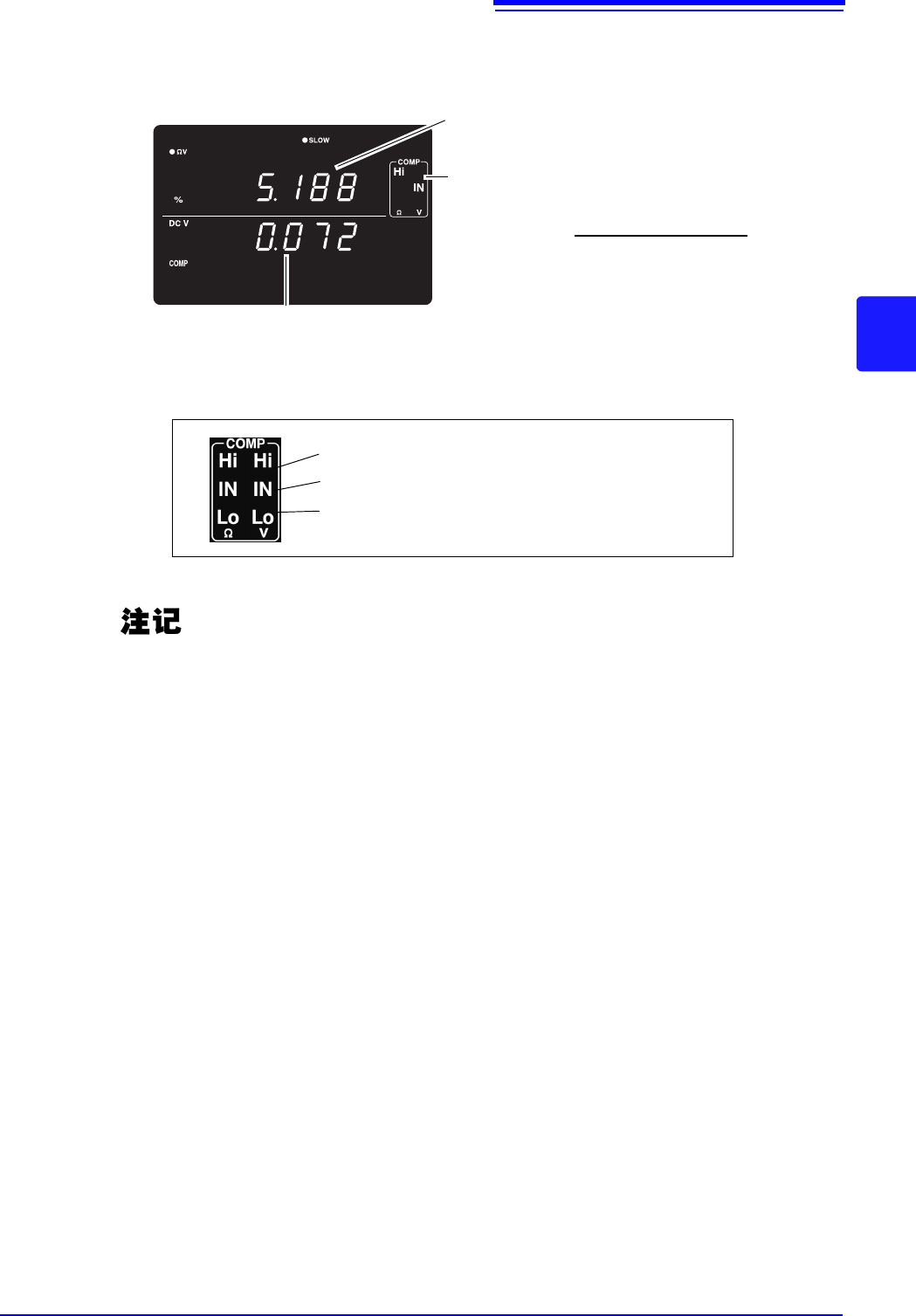

COMP 点亮
