5.1 概要 73 5 外部控制端子的 功能 • 外部触发的 输入 （ TRIG ） • 选择要调用 的面板显示编号 （ LOAD0 ～ LOAD 6 ） • 调零信号的 输入 （ 0ADJ ） • 打印信号的 输入 （ PRINT ） • 自校正信号 的输入 （ CAL ） • 比较器的手 动判定输入 （ MANU ） 外部输出端子的 功能 • 测量结束信 号的输出 （ EOM ） • 参照信号的 输出 （ INDEX ） • 测试异…

100%1 / 198
4.12
复位功能
72
5.1
概要
73
5
外部控制端子的
功能
• 外部触发的输入 （TRIG）
• 选择要调用的面板显示编号 （LOAD0
～ LOAD6）
• 调零信号的输入 （0ADJ
）
• 打印信号的输入 （PRINT
）
• 自校正信号的输入 （CAL
）
• 比较器的手动判定输入 （MANU
）
外部输出端子的
功能
• 测量结束信号的输出 （EOM）
• 参照信号的输出 （INDEX
）
• 测试异常信号的输出 （ERR
）
• 比较器判定信号的输出（R-Hi
、R-IN、R-Lo、V-Hi、V-IN、V-Lo、PASS、FAIL）
外部控制 （EXT I/O） 第 5 章
5.1 概要
为了防止发生触电事故和仪器故障，连接 EXT I/O 连接器的配线时，请遵守下述
事项。
• 请在切断本仪器以及连接仪器的电源之后再进行连接。
• 如果配线在操作期间脱落，则可能会接触到其他导电部，非常危险。请用螺丝
可靠地固定外部连接器的连接。
• 请对连接到 EXT I/O 连接器上的仪器和装置进行适当的绝缘。
为了避免本仪器损伤，请注意以下事项。
• 请勿向 EXT I/O 连接器输入额定值以上的电压或电流。
• 使用继电器时，请务必安装反电动势吸收用二极管。
• 请勿使 ISO_5V 与 ISO_COM 形成短路。
参照：“5.2 关于各信号” (⇒ 第 74 页 )
5.2
关于各信号
74
5.2 关于各信号

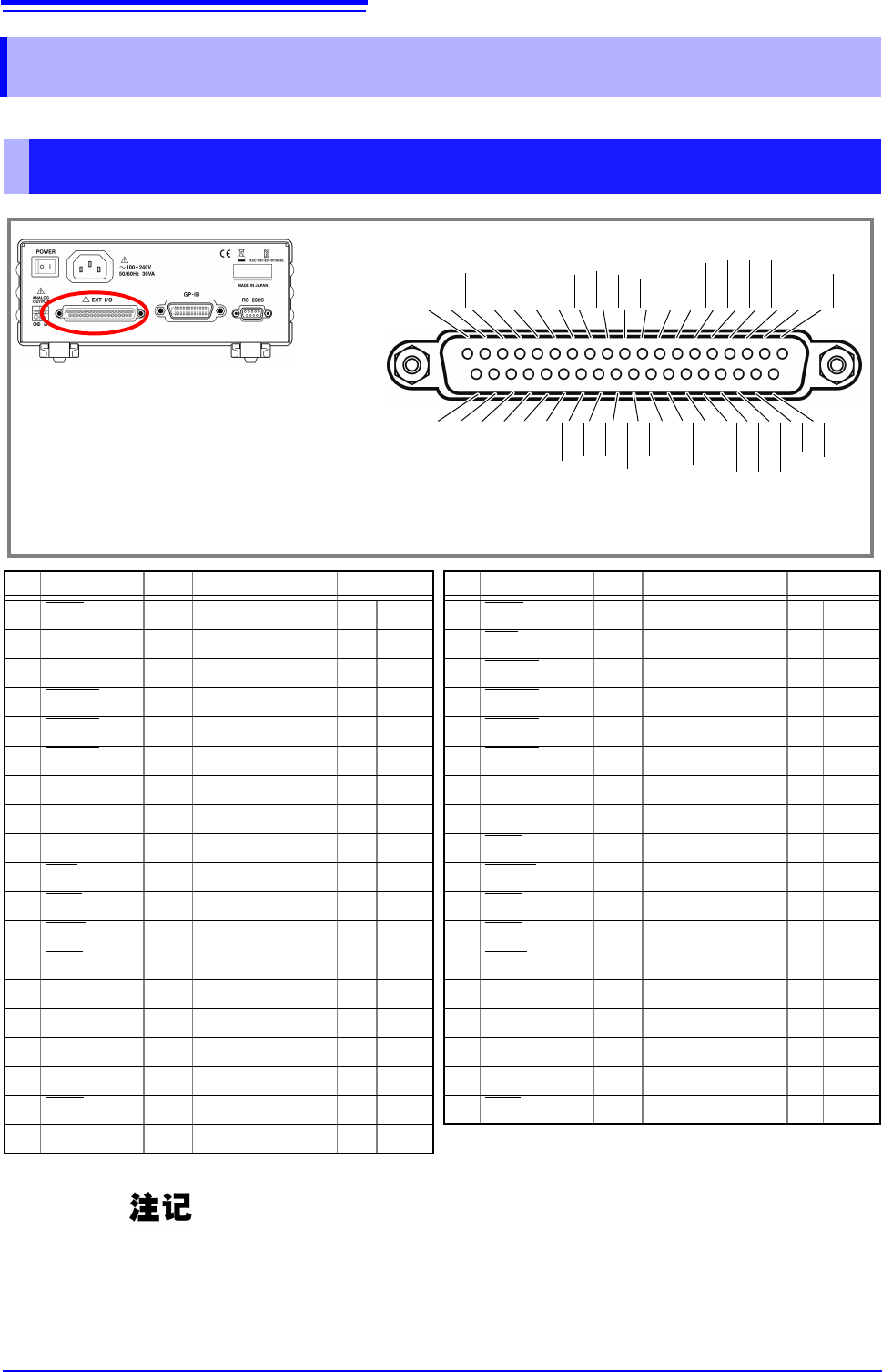

针配置图
EXT I/O 连接器
TRIG
（预约）
（预约）
LOAD1
LOAD3
LOAD5
MANU
ISO_5V
ISO_COM
ERR
R_HI
R_LO
V_IN
（预约）
（预约）
（预约）
（预约）
PASS
（预约）
0ADJ
CAL
LOAD0
LOAD2
LOAD4
LOAD6
PRINT
ISO_COM
EOM
INDEX
R_IN
R_HI
V_LO
（预约）
（预约）
（预约）
（预约）
FAIL
12345678910111213141516171819
202122232425262728293031323334353637
使用连接器
• D-SUB 37 针 母头 #4-40 英制螺纹
适合连接器
• DC-37P-ULR （焊接型）
• DCSP-JB37PR （压接型）
日本航空电子工业公司制
其他同等产品
针
信号名称
I/O
功能 逻辑
针
信号名称
I/O
功能 逻辑
1TRIG
IN
外部触发
负
边沿
20 0ADJ IN
调零
负
边沿
2
（预约）
IN
−−−
21
CAL
IN
执行自校正 负 边沿
3
（预约）
IN
−−−
22
LOAD0
IN
读取编号 Bit0 负电平
4
LOAD1
IN
读取编号 Bit1 负电平
23
LOAD2
IN
读取编号 Bit2 负电平
5
LOAD3
IN
读取编号 Bit3 负电平
24
LOAD4
IN
读取编号 Bit4 负电平
6
LOAD
5
IN
读取编号 Bit5 负电平
25
LOAD6
IN
读取编号 Bit6 负电平
7
MANU
IN
比较器手动控制 负 电平
26
PRINT
IN
测量值打印 负 边沿
8
ISO_5V
-
绝缘电源 5V 输出
−−
27
ISO_COM
-
绝缘电源公共端子
−−
9
ISO_COM
-
绝缘电源公共端子
−−
28
EOM
OUT
测量结束 负 边沿
10
ERR
OUT
测试异常 负 电平
29
INDEX
OUT
测量参照信号 负 电平
11
R_HI
OUT
电阻判定结果 HI 负电平
30
R_IN
OUT
电阻判定结果 IN 负电平
12
R_LO
OUT
电阻判定结果 Lo 负电平
31
V_HI
OUT
电压判定结果 Hi 负电平
13
V_IN
OUT
电压判定结果 IN 负电平
32
V_LO
OUT
电压判定结果 Lo 负电平
14
（预约）
OUT
−−−
33
（预约）
OUT
−−−
15
（预约）
OUT
−−−
34
（预约）
OUT
−−−
16
（预约）
OUT
−−−
35
（预约）
OUT
−−−
17
（预约）
OUT
−−−
36
（预约）
OUT
−−−
18
PASS
OUT
判定结果 PASS 负电平
37
FAIL
OUT
判定结果 FAIL 负电平
19
（预约）
OUT
−−−
本仪器内部未连接有预约信号。
请勿对预约信号进行配线。
连接器的架体连接到本仪器的外壳 （金属部分）上，同时也连接 （导通）到电源
插座的保护接地端子上。由于未与接地线绝缘，敬请注意。
