7.1 连接模拟输出 91 7 使用 BT3564 可进行电阻测量值的模拟输出 。 通过将模拟输出连接到记录仪等 上，可记录电阻值的变化。 将电缆连接到位于本仪器背面面 板上的模拟输出端子上。 模拟输出 第 7 章 为了避免触电与仪器故障，连接到模拟输出端子时 ，请将本仪器与连接仪器的电 源设为 OFF ，并在从测试物上拆下 探头的状态下进行连接。 为避免损坏本仪器，请不要短接 输出端子或输入电压。 7.1 连接模拟输出 1 用一字螺丝…
6.3
打印
90
7.1
连接模拟输出
91
7
使用 BT3564 可进行电阻测量值的模拟输出。
通过将模拟输出连接到记录仪等上，可记录电阻值的变化。
将电缆连接到位于本仪器背面面板上的模拟输出端子上。
模拟输出 第 7 章
为了避免触电与仪器故障，连接到模拟输出端子时，请将本仪器与连接仪器的电
源设为 OFF，并在从测试物上拆下探头的状态下进行连接。
为避免损坏本仪器，请不要短接输出端子或输入电压。

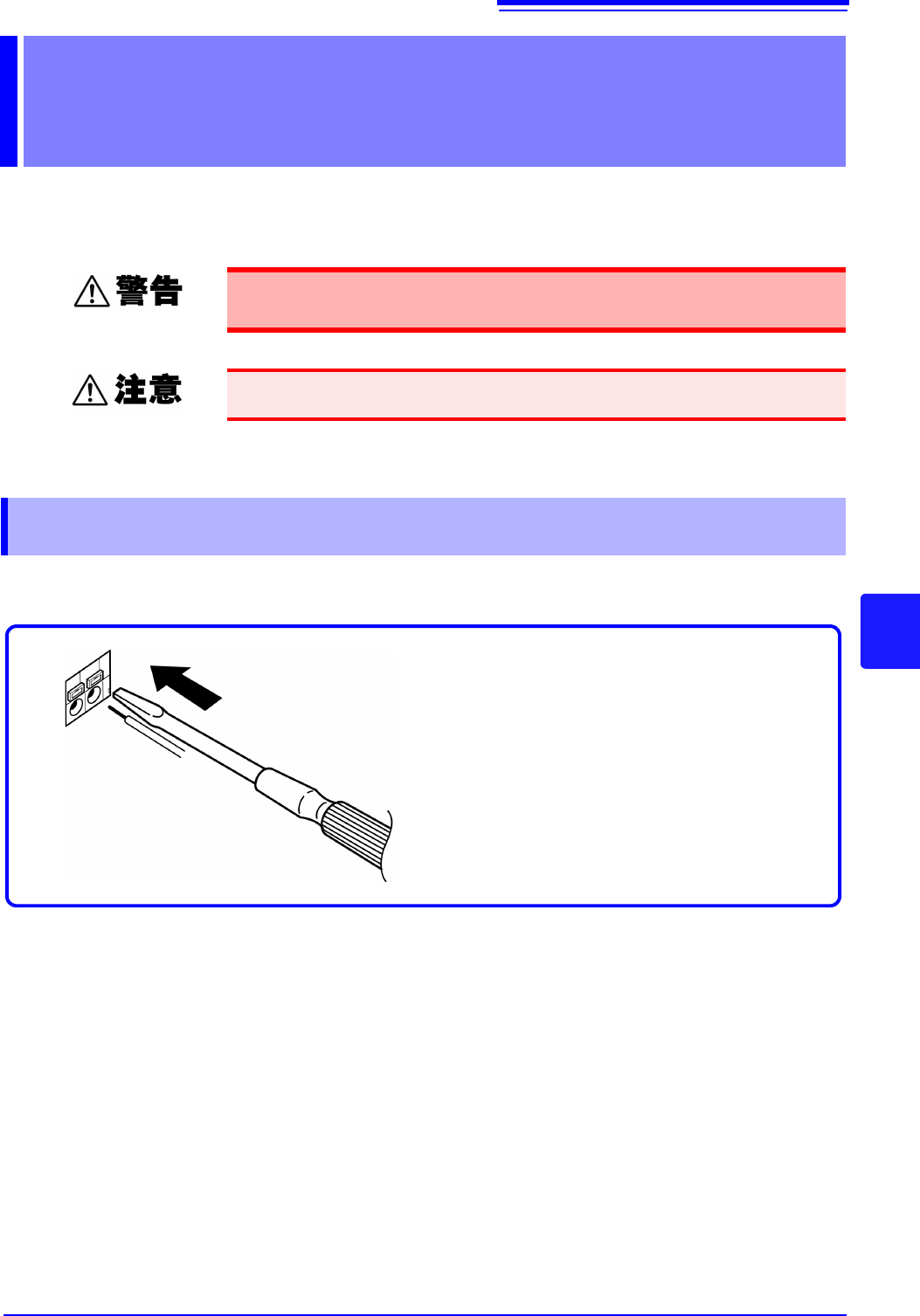

7.1 连接模拟输出
1
用一字螺丝刀等工具按下按钮。
2
按下按钮时将导线插入连接孔。
3
松开按钮电线即被固定。拆卸导线时，
也按相同的步骤进行。
适合导线 单线 AWG16 (
φ
1.2)、绞线 AWG16 (1.25mm
2
)
可使用导线 单线 AWG26 (
φ
0.4) ～ AWG16 (
φ
1.2)
绞线 AWG24 (0.2mm
2
) ～ AWG16 (1.25mm
2
)
标准裸线长度
11mm
7.2
模拟输出规格
92

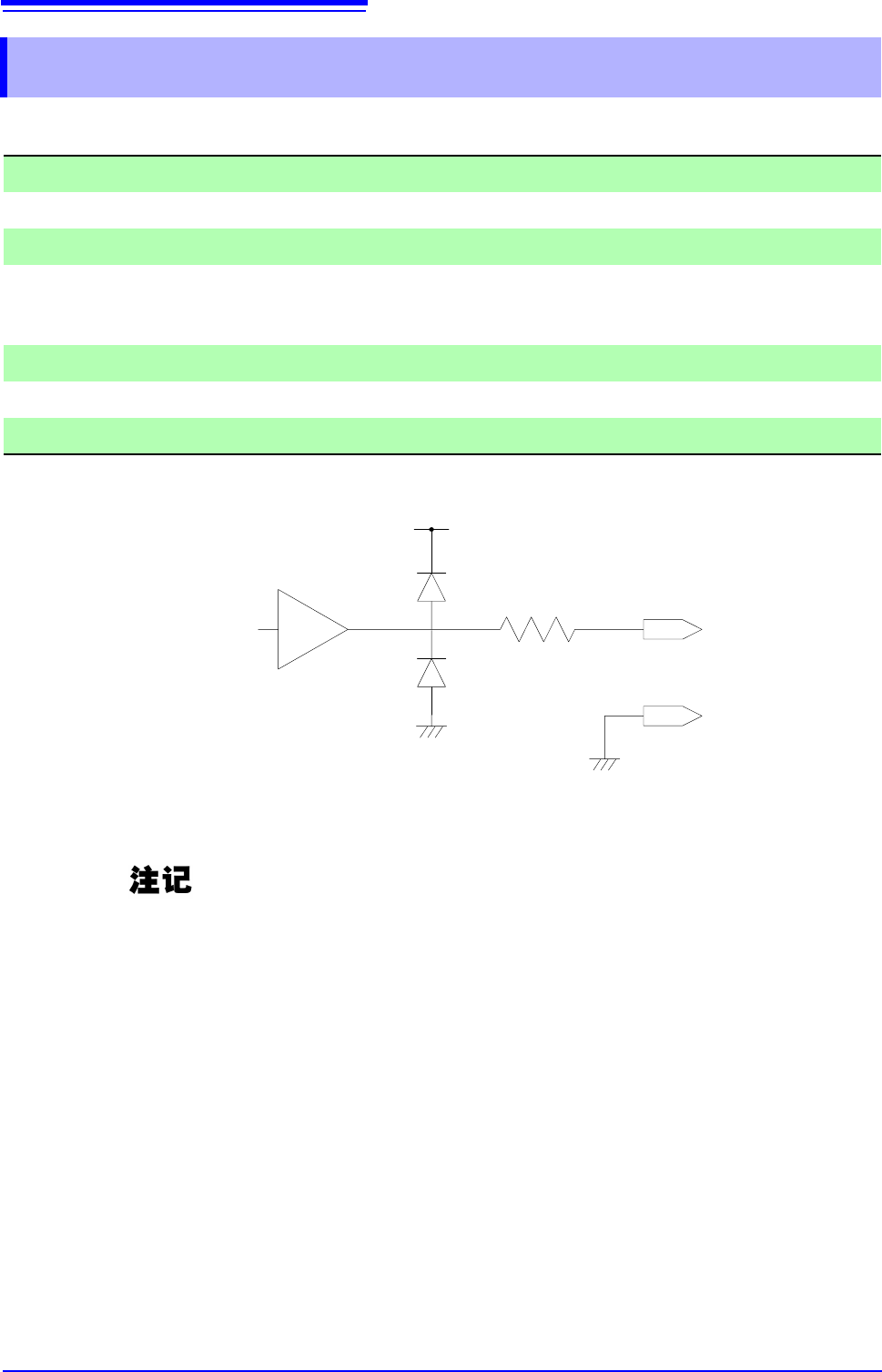

7.2 模拟输出规格
输出电压 DC 0V ～ DC 3.1V (f.s.)
分辨率 12 位分辨率 （约 1 mV）
输出电阻
1 kΩ
输出项目 电阻测量值 （显示计数值）
OF，测试异常时固定为 3.1V
负值时固定为 0V
输出速率 0 计数值～ 31000 个计数值→ 0 V ～ 3.1 V
输出精度 电阻测试精度± 0.2%f.s. （温度系数± 0.02%f.s./ºC）
响应时间 电阻测量响应时间 + 采样时间 + 1 ms
GND端子（黒）
出力端子（赤）
1kΩ
5V
GND （接地）
输出端子 （红色）
GND 端子 （黑色）
GND （接地）
• 输出阻抗为 1kΩ。请使用输入阻抗 10 MΩ 以上的连接仪器。（输出电压被输出电
阻与输入阻抗衰减。 1 MΩ 时，降低 0.1%）
• 如果连接电缆，则可能会拾取外来噪音。请根据需要在连接的仪器上使用带通
滤波器等。
• 将模拟输出的 GND 端子连接到地线 （外壳金属部分）上。
• 输出电压根据电阻测量的采样时序更新。
• 记录的波形为阶梯状。（因为输出电路的响应相对于更新周期来说非常快）
• 自动量程下，由于量程切换，即使电阻值相同，输出电压也为 1/10（或 10 倍）。
建议在手动量程下使用。
• 变更设定时 （量程切换等）、电源 OFF 时，输出被设为 0 V。
