第 1 部 基本篇 第 2 章 生产
2-21
2-6-2 保存
覆盖保存生产程序和生产管理信息。
从菜单点击[文件]-[保存]，则可覆盖保存。
注意
覆盖保存后，原来的文件内容将被删除，敬请注意。

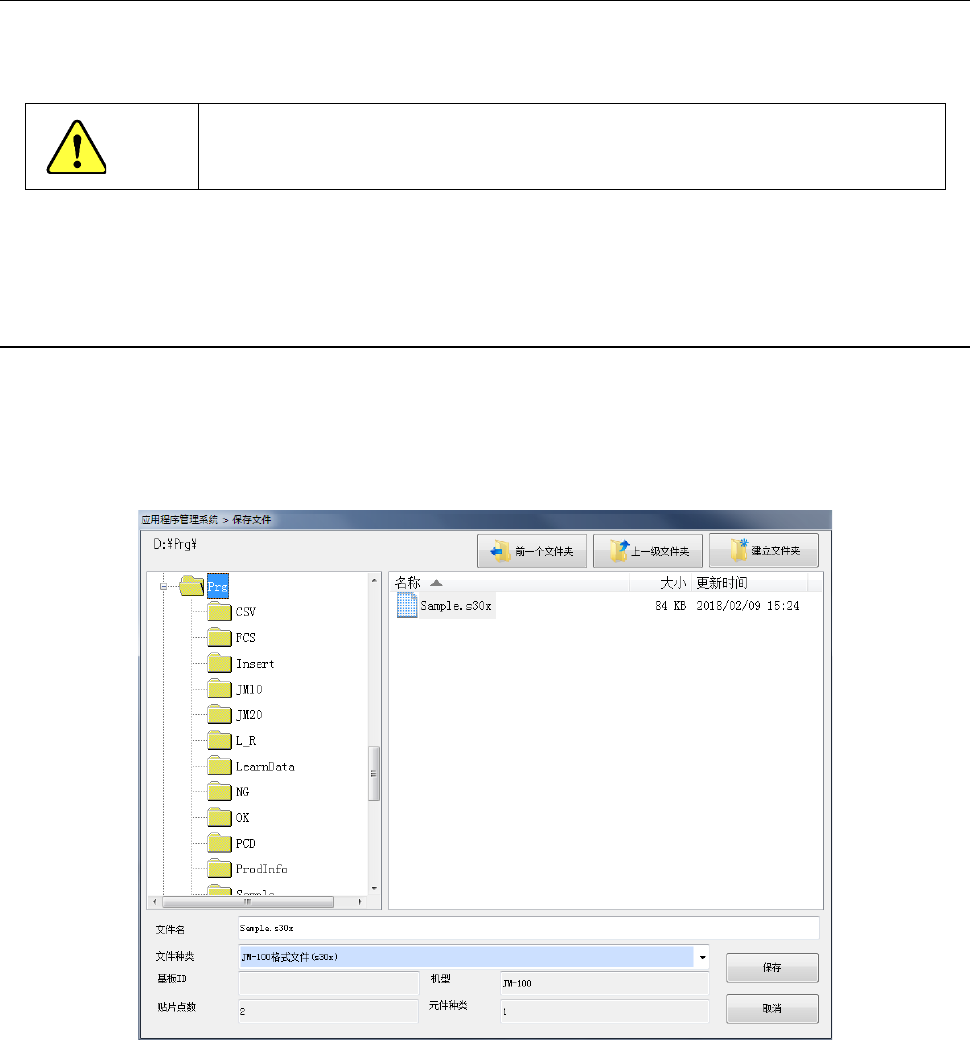

2-6-3 另存为
对编辑后的生产程序需要改变文件夹或指定文件名保存时，选择此项。
① 点击[文件]-[另存为]。
② 在[另存为]画面中，指定文件夹和文件名，点击[保存]。
第 1 部 基本篇 第 2 章 生产
2-22
2-7 生产准备
2-7-1 设置基板
<步骤>
下面说明在「生产」的准备画面*1 上，进行各项设置的方法。
在以后的说明中除特别注明之外，一般指的是生产已经启动的状态。
*1 生产的支援准备画面具备的功能：从生产的菜单选择[生产辅助]-[支援准备]，在生产画面中选
择菜单操作，即可对生产准备阶段进行检查和调整，提高操作效率。
有关基板传送的详细说明，请参见「4-5-2-5 基板控制」。
有关支援准备的详细说明，请参见「2-11-1 支援准备」。
（注意）启动「生产」需要读入生产程序。
<
使用弯脚固定单元时>
使用弯脚固定单元时，因无法使用支撑台，也就无法配置支撑销。
但使用弯脚固定单元，可以与支撑销同样抑制基板的挠曲，也能够完成基板支撑。基 板 支撑功能，
是在各个贴片点通过弯脚固定单元设定支撑基板的坐标。
有关基板支撑的坐标设定，请参照「第 4 章 制作生产程序」的「4-3-4 贴片数据」。
配置支撑销
调整传送轨道宽度
第 1 部 基本篇 第 2 章 生产
2-23

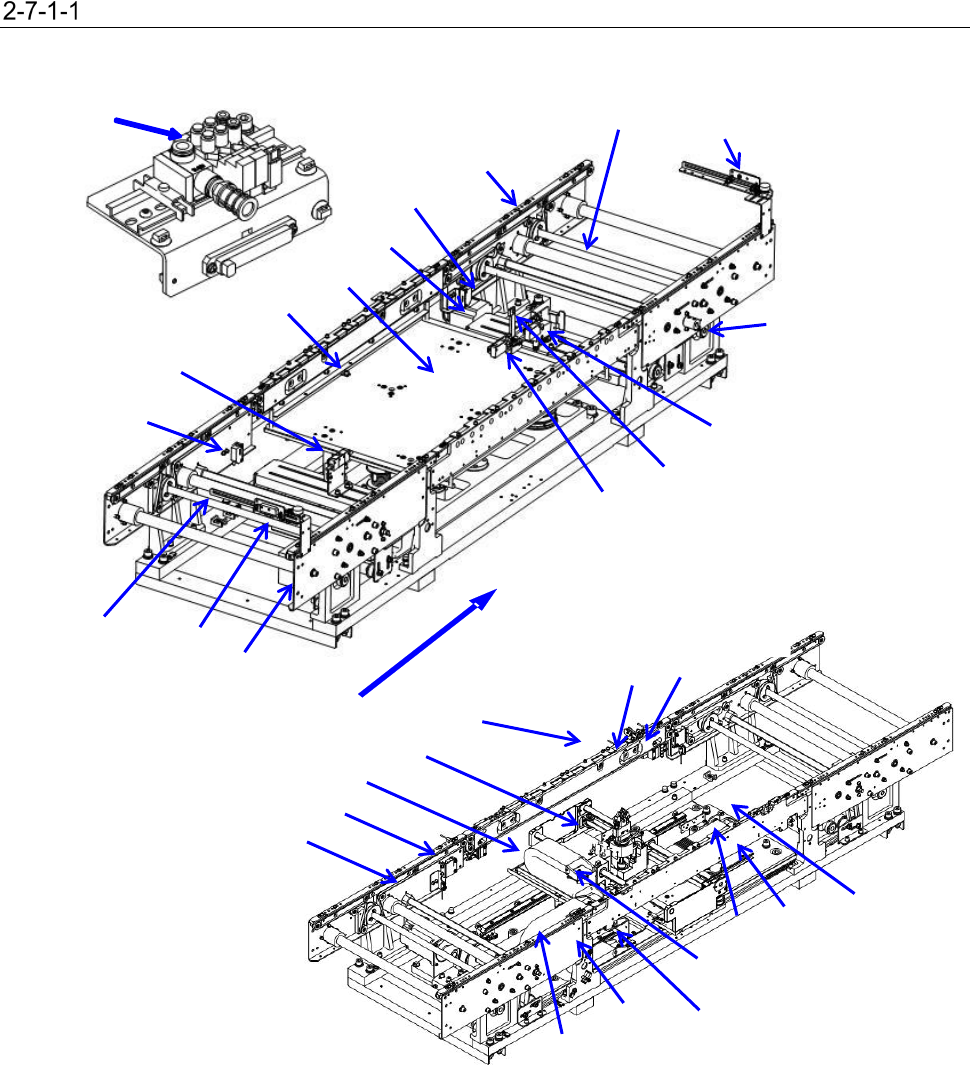

传送部的构成
＜基板传送装置各部分的名称＞
1
IN
传感器
10
支撑台
19
WAIT
传感器
(
为弯脚固定单元时
)
2
OUT
传感器
11
自动调整宽度马达
20
STOP
传感器
(
为弯脚固定单元时
)
3
WAIT
传感器
12
支撑销检出传感器发光
21
C-OUT
传感器
(
为弯脚固定单元时
)
4
C_OUT
传感器
13
支撑销检出传感器受光
22
弯脚固定单元检测传感器
(
为弯脚固定单元时
)
5
PWB
导轨
14
挡块传感器
23
CY
轴极限传感器
_
传送
(
为弯脚固定单元时
)
6
支撑台原点传感器
15
挡块
24
CY
轴极限传感器
_
弯脚固定
(
为弯脚固定单元时
)
7
传送电磁阀
16
弯脚固定单元
25
夹紧气缸
(
为弯脚固定单元时
)
8
传送马达
17
弯脚固定爪
9
驱动轴
18
挡块
(
为弯脚固定单元时
)
24
17
18
19
20
21
23
22
22
25
25
25
25
7
1
3
2
4
5
6
8
8
9
9
10
11
12
13
14
15
安装了弯脚固定单元 OP 时
16
基板传送方向
