2-13-8 滑动贴片
贴片数据的“滑动贴片”为“Yes”时执行滑动动作。
从目标的贴片坐标起，向偏移位置移动贴片数据中的滑动 X、Y、Z 所设定的偏移量后，再向贴片坐
标移动，并进行元件贴片。
而且，朝滑动 X、Y、Z 所设定的偏移量位置移动后，朝贴片坐标移动时 XY 的移动速度为盖罩打开速
度，不能单独设定。

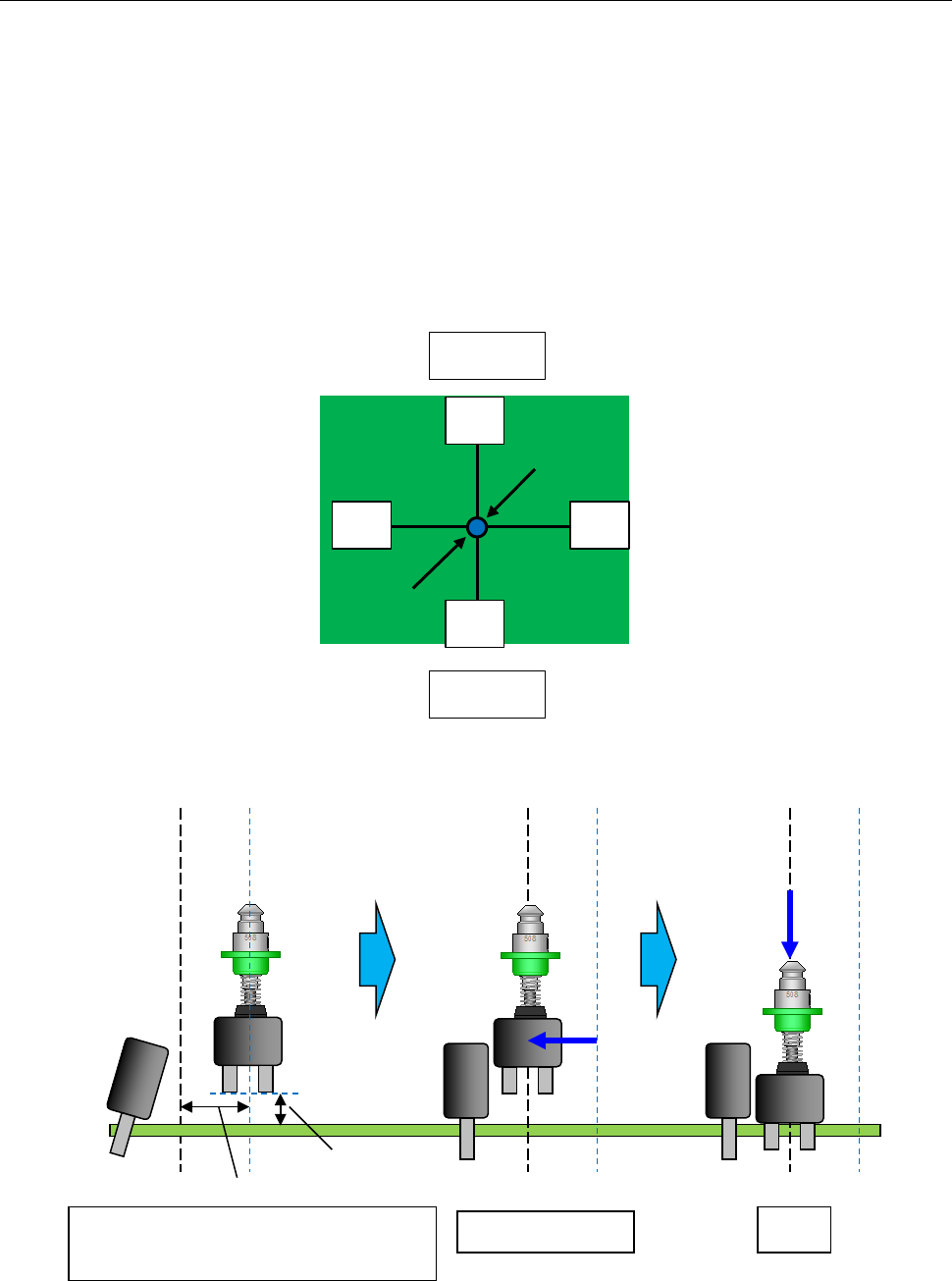

【动作例】
① 偏移量 XY 设定为(+)的值，则从机器右后侧朝贴片坐标移动
② 偏移量 XY 设定为(‐)的值，则从机器左前侧朝贴片坐标移动
※ 在 Z 方向，元件下面位置从基板上面开始朝上方位置，移动滑动 Z 所设定数值的量。
例：滑动贴片中一边推起相邻元件一边进行贴片时
后部
前部
-X +X
+Y
-Y
贴片坐标
①
②
・贴片坐标+ 向偏移量 XY 的坐标移动
・朝上方位置移动偏移量 Z 的量
贴片坐标 偏移量
朝贴片坐标移动
贴片
偏移量 Z
第 1 部 基本篇 第 2 章 生产
2-136
在以下情况下，不执行滑动贴片动作，请予注意。
・ 贴片数据的“滑动贴片”为“No”时。
・ 滑动贴片数据在 X、Y 双侧的设定值为「0」时，或者滑动 Z 的设定值为「0」时。
・ 操作选购项的「滑动贴片」为“OFF”时。

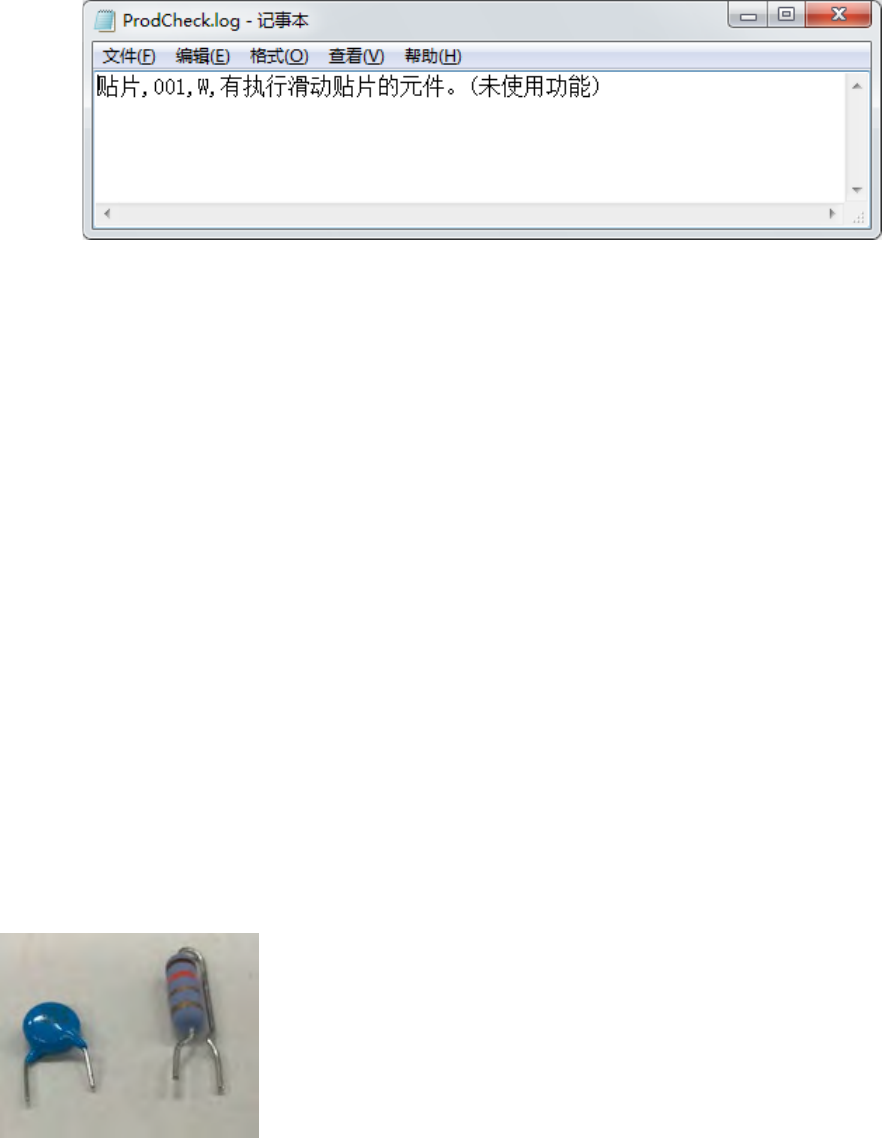

贴片数据的“滑动贴片”为“Yes”，操作选购项的「滑动贴片」为“OFF”时，在生产开始前的检查
时，显示以下信息。此时，不能执行滑动贴片动作。
◆限制事项
滑动动作在定心（激光定心及图像定心）后的贴装（插入）动作中进行。
在有些状况下的滑动动作中，滑动贴装侧的元件（吸取/抓持元件）有可能会被被滑动元件（插入到基板的相邻元件）
带动并产生吸取偏移或抓持偏移。
由于上述原因，1-1-3(1)基本规格 及 1-3-2 贴装精度中记载的贴装精度不属于使用范围。
运用时，请在试打中进行充分的确认动作后再运用。
如果在动作确认时发现了问题，请咨询弊公司。
作为参考，推荐以下吸嘴和元件。
◆推荐吸嘴
推荐吸嘴不要使用吸取吸嘴，而要使用能紧紧抓持的单向打开夹持吸嘴。
如果与相邻元件不接触，则夹持吸嘴以外也可使用。
◆推荐元件
推荐将能用单向打开夹持吸嘴紧紧把持的元件作为对象元件。
此外，在滑动动作中被立起的元件如果不是与下图中插入元件的薄膜电容器或陶瓷电容器类似的轻元件则
有可能会损坏。(立起元件的重量最大为 5g 左右)
第 1 部 基本篇 第 2 章 生产
2-137
2-14 生产时的错误处理/暂停
本节就生产中发生错误时的处理，以及暂停后的处理进行说明。
2-14-1 发生错误
勾选操作选项的［发生错误时暂停］后，对象发生错误时，会暂停生产，并显示暂停画面。
这时，重试列表里显示的错误为暂停的对象。
生产过程中发生的错误以及暂停时的内容详述如下。
发生时的概要
出现错误或暂停时，会显示错误或暂停画面。
按<START>按钮：继续开始生产。
按<STOP>按钮：在其它站点暂停后，显示中断的询问画面，之后转换到中断动作。
