第 1 部 基本篇 第 1 章 装置概要 1-9 ◆ 打开 安全盖（安全罩） 时，先把 盖（罩） 子推上去， 再把锁杆向箭头 （ L OCK ）方向推，锁好。 确认上了锁之后 ，再放开手。 ﹡ 没有上 好锁就松 手时， 安全盖（安 全罩）有落下 来的危险。 ◆ 要关 安全盖（安全罩） 时，要先 解开锁， 再关闭。 把安全盖（安全 罩）向上提， 再把锁杆向 OPEN 方向 推，解锁。 （请注意，解锁 时要防止安全盖（安全罩 ）落下来 受伤…
第 1 部 基本篇 第 1 章 装置概要
1-8

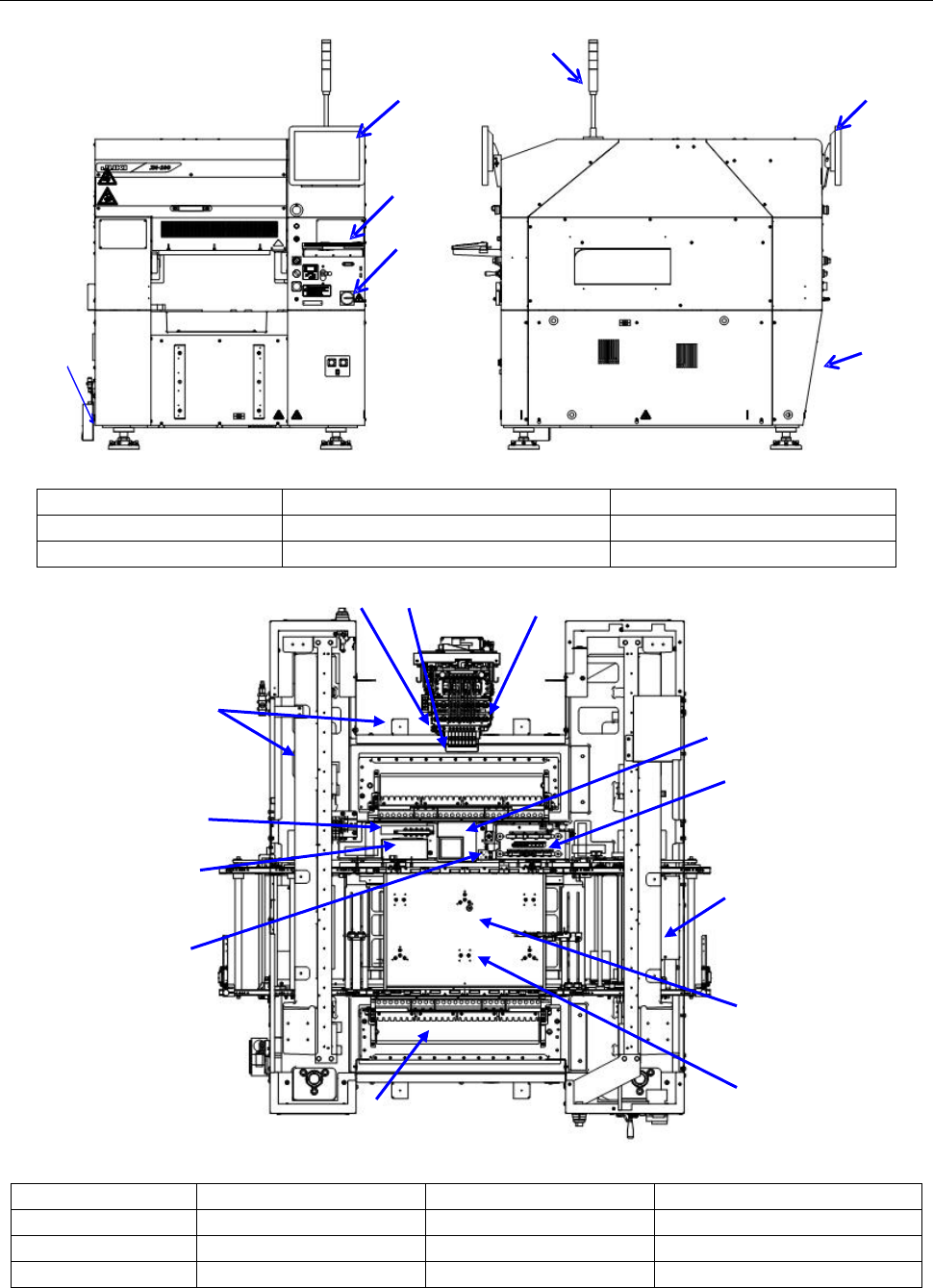

1-1-6 本装置的构成
①前侧液晶监视器
④信号灯
⑦漏电断路器（后部
-
右侧）
②操作面板
⑤迷你信号灯
(
选购项
)
③电源开关
⑥后侧液晶监视器
①
ATC
单元
⑤
基板传送单元
⑨
CAL
块单元
⑬
弯脚固定单元
(OP
、※
1)
②
Head
单元
⑥
3D
传感器单元
(OP)
⑩
供料器台架单元
⑭ 多针引脚矫正治具
(OP)
③
OCC
单元
⑦
X-Y
单元
⑪
引脚矫正工具
(OP)
④
HMS
单元
⑧
废弃盒
⑫
支撑台
(
※
1)
※1 选择弯脚固定单元时取下支撑台。
①
②
③
⑦
⑪
⑭
⑫ ※1
⑬
※1
⑥
④
⑤
②
⑨
③
④
⑧
⑦
⑥
⑤
①
⑩
第 1 部 基本篇 第 1 章 装置概要
1-9

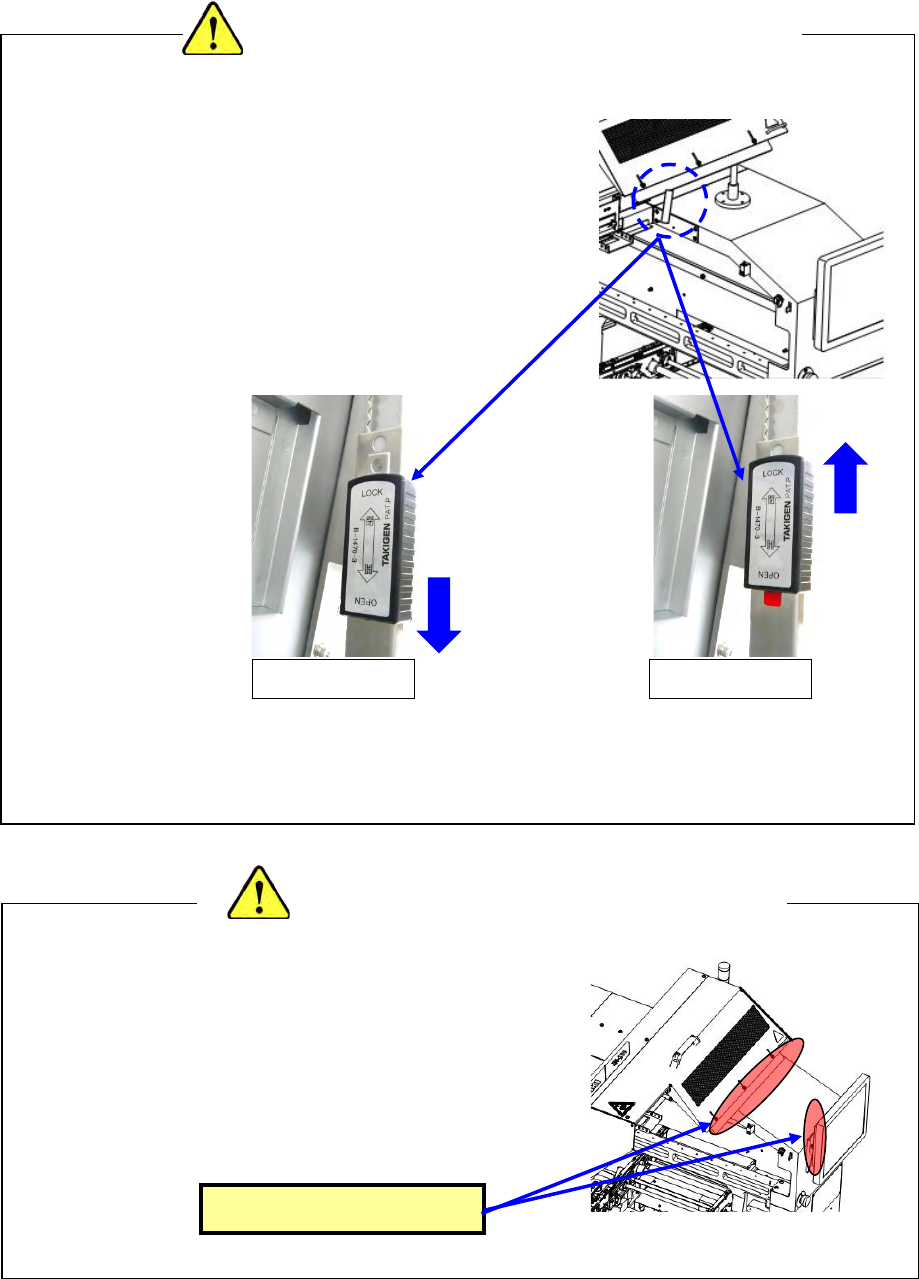

◆ 打开安全盖（安全罩）时，先把盖（罩）子推上去，
再把锁杆向箭头（LOCK）方向推，锁好。
确认上了锁之后，再放开手。
﹡ 没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆ 维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意
不要从后面撞到安全盖（安全罩）或监视器，
不要撞到头，作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
＜在装置内操作时的注意事项＞
第 1 部 基本篇 第 1 章 装置概要
1-10

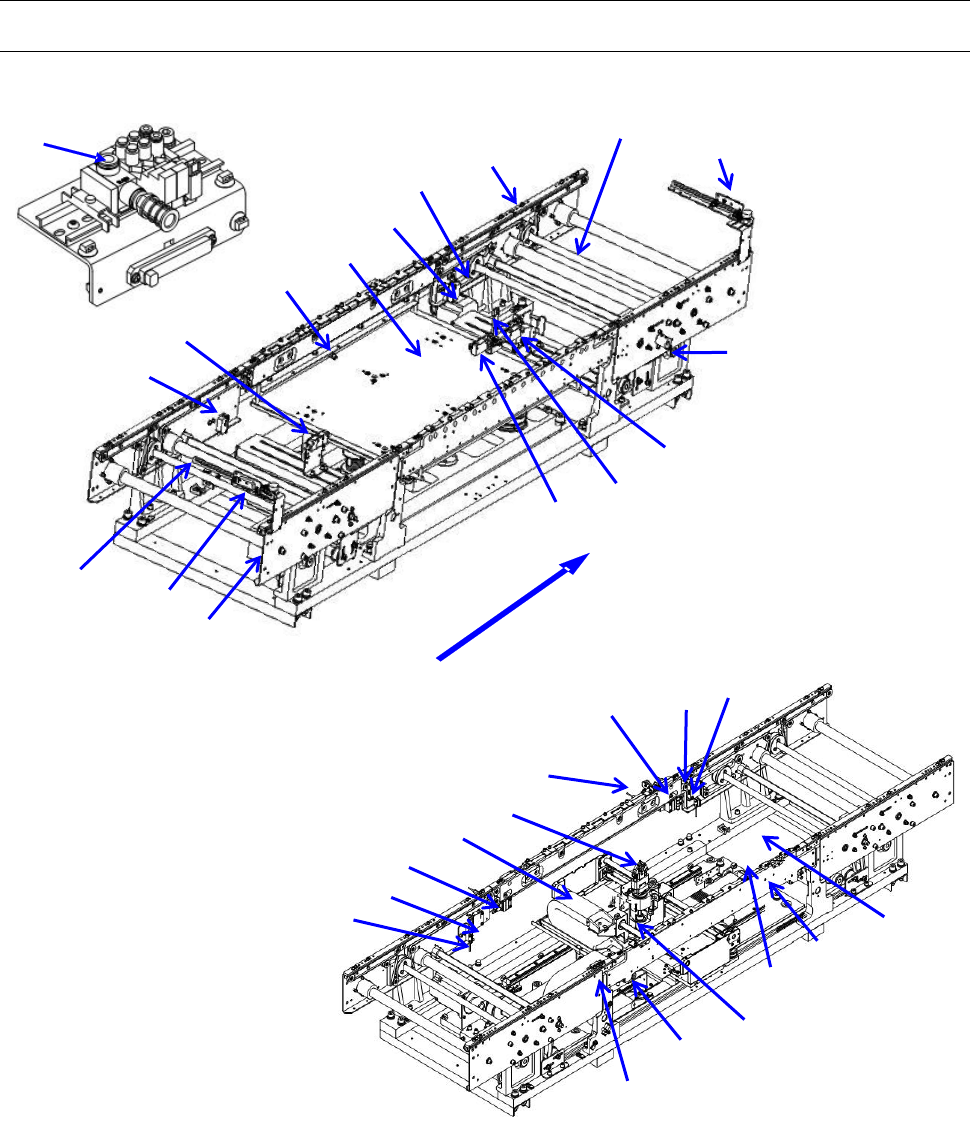

1-2 本装置的构造
1-2-1 基板传送部分的构造
・ 基板传送部的构成
1
IN
传感器
10
支撑台
19
WAIT
传感器
(
为弯脚固定单元时
)
2
OUT
传感器
11
自动调整宽度马达
20
STOP
传感器
(
为弯脚固定单元时
)
3
WAIT
传感器
12
支撑销检出传感器发光
21
C-OUT
传感器
(
为弯脚固定单元时
)
4
C_OUT
传感器
13
支撑销检出传感器受光
22
弯脚固定单元检测传感器
(
为弯脚固定单元时
)
5
PWB
导轨
14
挡块传感器
23
CY
轴极限传感器
_
传送
(
为弯脚固定单元时
)
6 支撑台原点传感器 15 挡块 24 CY 轴极限传感器_弯脚固定 (为弯脚固定单元
时
)
7
传送电磁阀
16
弯脚固定单元
25
夹紧气缸
(
为弯脚固定单元时
)
8
传送马达
17
弯脚固定爪
9
驱动轴
18
挡块
(
为弯脚固定单元时
)
2
1
3
8
5
6
4
8
9
9
10
11
12
13
14
15
17
18
21
23
22
22
25
25
25
23
24
16
20
19
25
基板传送方向
安装了弯脚固定单元
OP
时
7
