第 1 部 基本篇 第 2 章 生产
2-171
(4) ［分割识别步骤］画面
只有使用分割识别时才显示。非分割识别时显示***。显示现在是第几个分割画面。
3x1 分割、1x2 分割、2x2 分割所显示的画面顺序为如下所示。在叠加中显示的为底视图。
例：2x2 分割时
按下图像显示按钮显示 1/4 画面 → 按下后分割画面按钮显示 2/4 画面 → 再按下后分割画面按
钮显示 3/4 画面 → 按下前分割画面按钮显示 2/4 画面 → 再按下前分割画面按钮显示 1/4 画面

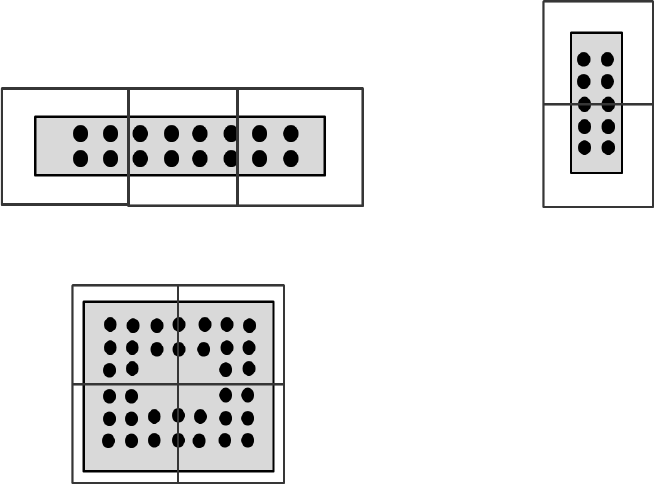

3x1 分割 1x2 分割
2x2 分割
(5) ［图像信息保存文件］按钮
选择发生识别错误的图像识别元件，按下［图像信息保存文件］按钮则叠加显示拍摄的图像，并
将错误图像保存在以下位置。
文件夹名 ：D:\JUKI\Log\3DS
文件名 ：xx_3DS_○.img (对应 xx→L1～L8、○→1～4 分割拍摄时的画面)
1/3
2/3
3/3
1/2
2/2
4/4
3/4
2/4
1/4
第 1 部 基本篇 第 2 章 生产
2-172
(6) ［取得图像识别信息］按钮
选择正常贴片的元件或者发生识别错误的图像识别元件，按下［取得图像识别信息］按钮，则取
得图像识别信息，显示出图像识别错误详细情报对话框。
在对话框中，显示识别元件时的最新详细信息。对话框中各按钮的使用方法，为如下所述。
・按下［上一页］，显示前一个元件识别时的信息。
・按下［下一页］，显示现在的元件识别信息的下一个信息。
・按下［OK］，关闭图像识别错误详细情报对话框。
在显示图像识别错误详细情报对话框过程中，按下<START>按钮，则重新开始生产动作。
按下<STOP>按钮，执行生产中断动作。
第 1 部 基本篇 第 2 章 生产
2-173
图像识别错误详细情报的内容
图像识别错误详细情报的内容为下表所示。
图像识别错误详细情报的内容
显示
内容
总元件识别次数 执行元件识别的次数
页 所显示图像识别信息的编号
贴片头名 贴片头编号
元件名 元件数据的元件名
元件索引编号
元件数据的索引编号
全球错误代码
实际的图像识别错误代码
结果
未加工的结果文字列
X
识别结果
(
相对于
X
方向画面中心的偏移量
)
叠加的右方为正
Y
识别结果
(
相对于
Y
方向画面中心的偏移量
)
叠加的上方为正
角度
识别结果(相对于θ方向画面中心的偏移量)
叠加的逆时针旋转方向为正
边
检测的错误边(上/下/左/右)
不是叠加所显示的边而是图像数据所指定的顶视图（
Top-View
）的边
引脚编号
检测的错误引脚编号
(1
～
)
按引脚缺口指定的 Top-View 的逆时针旋转所指定的引脚编号。有多个
错误时，为最初检测出错误的引脚编号。
级别
为引脚弯曲错误时，是相对于引脚间距的引脚弯曲量(%)。
为球变形、球直径错误时，是相对于球直径值的变形量
(%)
。
(0.1%
单位
)
引脚根数
实际检测出的引脚总根数
BGA 行
对区域阵列元件，检测出错误的球的行编号。无论图像数据叠加如何，
显示出的行编号。(叠加的从上至下由 0 开始的连续数字行编号)
有多个错误时，为最初检测出错误的球的行编号。
BGA 列
对区域阵列元件，检测出错误的球的列编号。无论图像数据叠加如何，
显示出的列编号。(叠加的从左至右由 0 开始的连续数字行编号)
有多个错误时，为最初检测出错误的球的行编号。
引脚间距
造成引脚
(
球
)
间距错误的元件的实际引脚
(
球
)
间距。
只有检测出实际引脚(球)间距的元件才进行输出。(0.1um 单位)
外形识别元件详细错误
显示外形识别元件错误信息的 5 位文字列。
XXYYY 的 XX 表示发生错误的位置，YYY 表示发生错误的原因。
主错误 通用图像元件(含一部分 BGA 元件)的主错误代码。
副错误
通用图像元件(含一部分 BGA 元件)的副错误代码。
该副代码表示具体的内部情况。
详细错误 通用图像元件(含部分 BGA 元件)的详细错误代码。
指定电极 对扩展引脚连接器的元件，根据图像数据指定的引脚根数。
检测出的电极 对扩展引脚连接器的元件，能够实际识别的引脚总根数。
球直径 检测的球直径、变形的球实际球直径(0.1um 单位)
元素
对通用图像元件，造成错误的元素集团的编号。
图像数据定义的顺序与元素集团的编号相同
