第 1 部 基本篇 第 3 章 维护
3-23

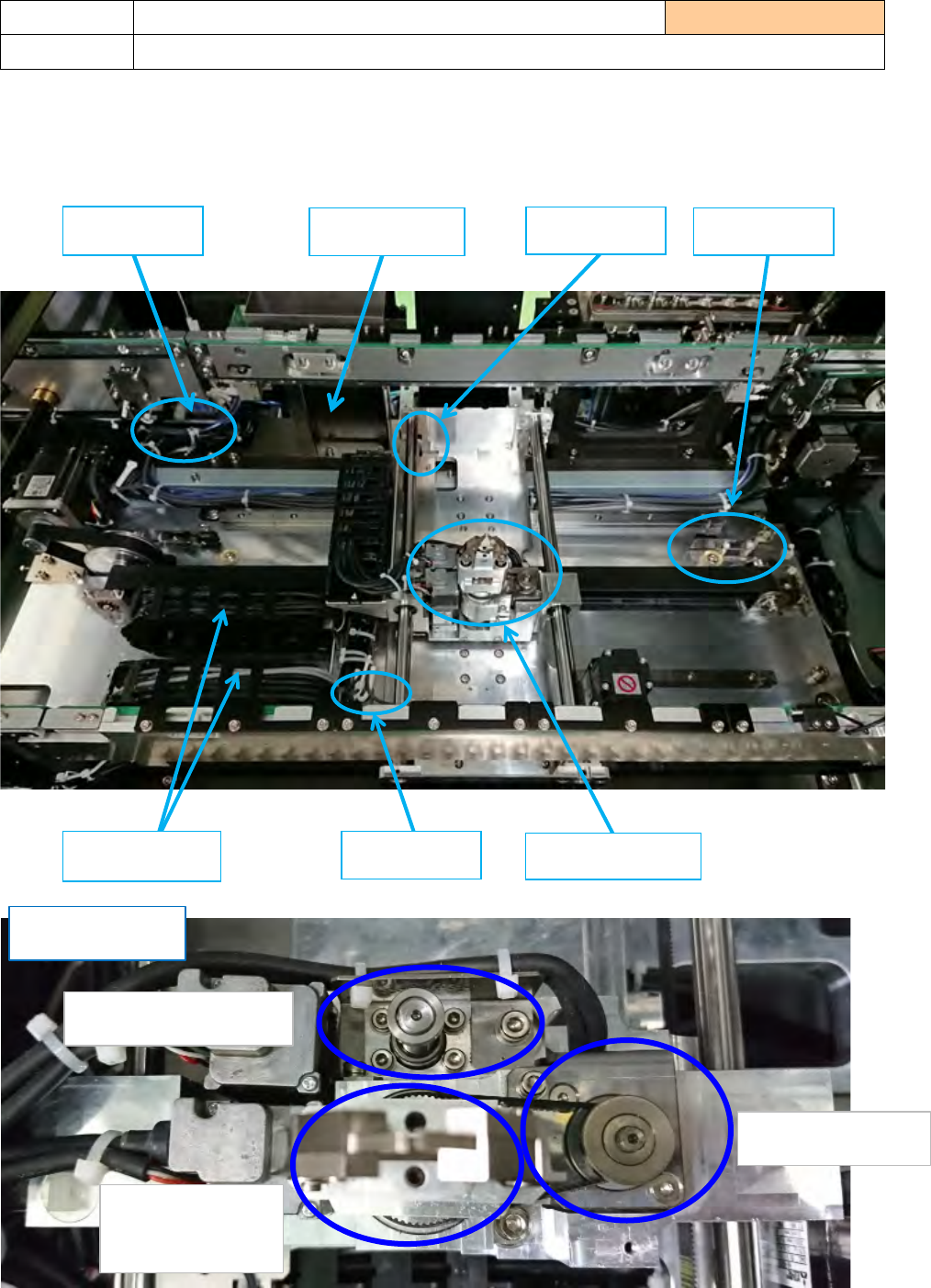

1) 请确认弯脚固定单元内部、弯脚固定头部、XY 系传感器部、缆线支架部有无异物或供应元件。
2) 有异物或供应元件时请除去。
3) 如果在弯脚固定引脚时产生的粉屑散落在弯脚固定头部周围，请将其清除。
检查项目
3-2-16 弯脚固定单元
实施频度 ：每天
检查内容 清扫弯脚固定单元
传感器部
传感器部
传感器部
缆线支架
传感器部
弯脚固定头
缆线支架
CZ_BALL_SCREW 周围
CT_MOTOR 周围
CLINCH_CRAW
CT_PULLY 周围
弯脚固定头
第 1 部 基本篇 第 3 章 维护
3-24

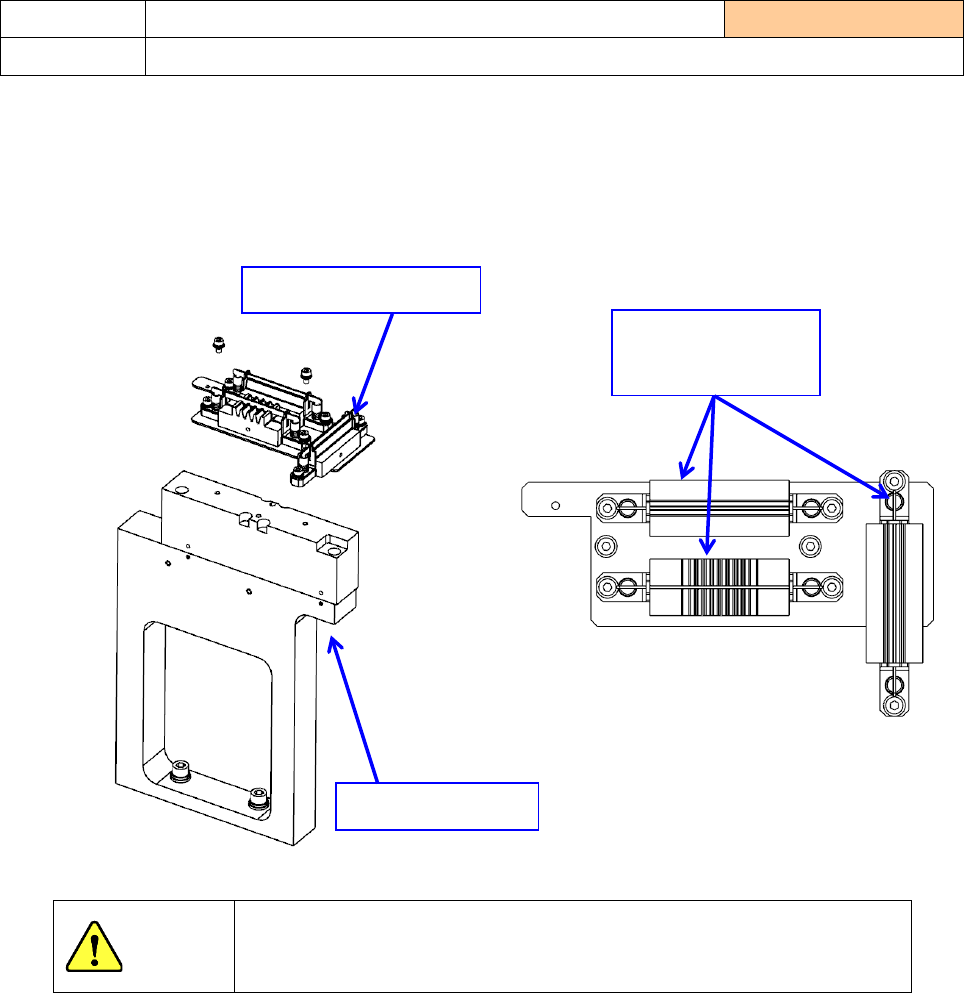

1) 请如图
所示从治具块上取下引脚矫正单元。
2) 请确认引脚矫正单元的矫正治具部分，除去异物等。请不要取下矫正治具本体，用气枪等进行清
扫。
3) 清扫后，请将引脚矫正单元安装在治具块上。请注意避免组装朝向错误，否则无法矫正。
注意
请勿取下矫正治具。
检查项目
3-2-17 多针引脚矫正单元
实施频度 ：每月
检查内容 清扫矫正治具
矫正治具
※请勿取下
多针引脚矫正单元
治具块
第 1 部 基本篇 第 3 章 维护
3-25
3-3 注油

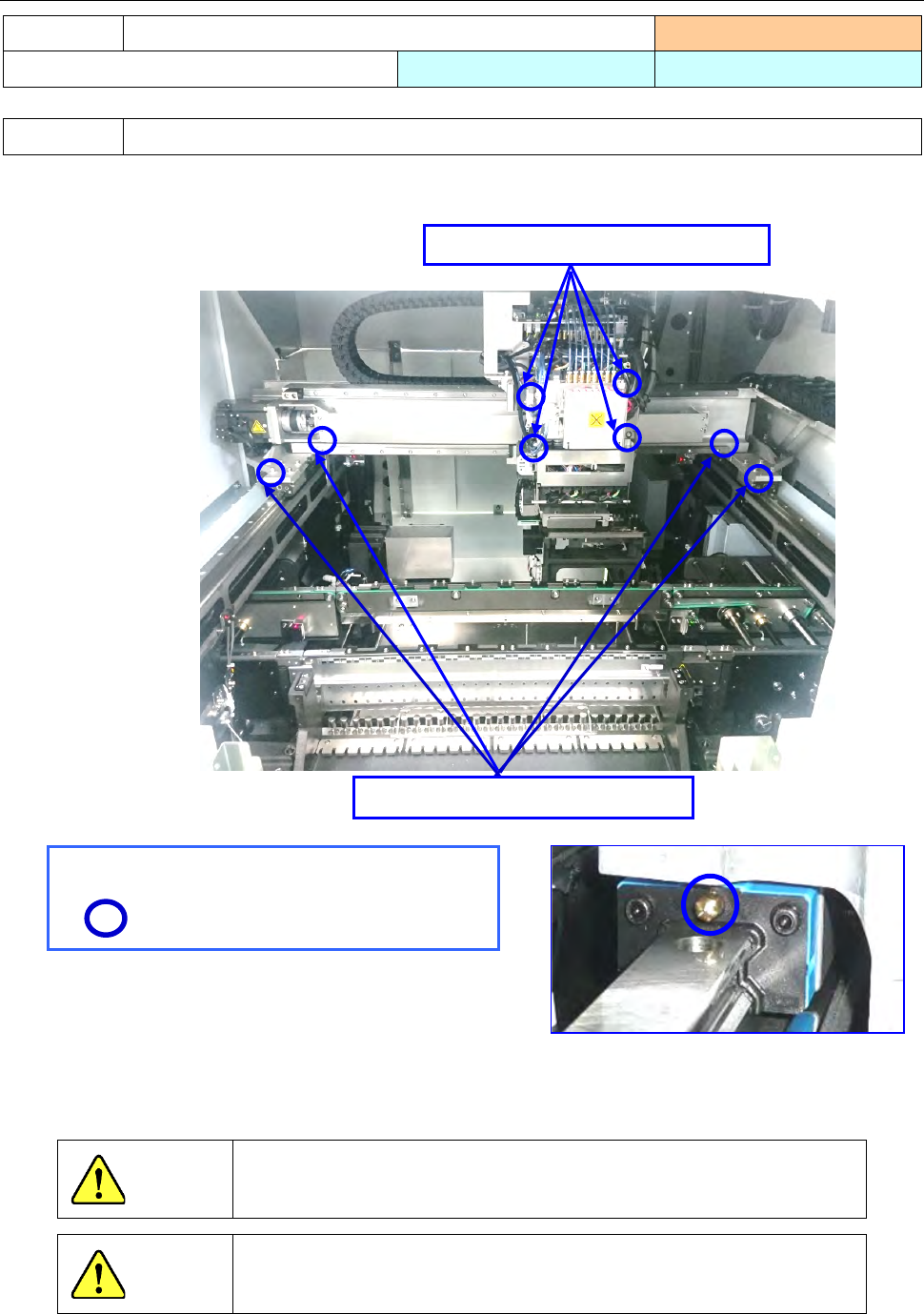

1) 用注油枪从 XY 轴直动单元的润滑油注油孔注入润滑油。
使用润滑脂枪/注油嘴
40127626 GREASE_GUN
40127627 GREASE_GUN_NOZZLE
※ 于注油嘴，请把上述润滑脂枪上标准配备的注油嘴更换为
40127627 GREASE_GUN_NOZZLE 后使用。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3-3-1 XY 轴直动单元
实施频度 ：每 6 个月
使用工具 ：注油枪 使用润滑油 ：6459 润滑油 N
注油位置 XY 轴直动单元
※注油位置
圆圈部位 LM 导轨 润滑油注油孔
X 轴直动单元轨道 上下左右 4 处
Y 轴直动单元轨道 上下前后 4 处
