第 1 部基本篇第 4 章制作生产程序 4- 96 (9) 检查 3 对“ 元件方向判别的设置 ”、“ 元件插入异常检测 ” 进行设定。 1) 元件方向判别的设置可以对每个元件设置元件方向判别的功能。使用的吸嘴类型（吸取吸嘴 / 夹式吸嘴）不同，识别方法也有所不同。可以选择判别（执行 / 不自信）、判别方式（引线（管脚） / 封装 / 倒角）、阈值、边缘、判别高度、判…

第 1 部基本篇第 4 章制作生产程序

4-95

3) 贴片前元件高度检查

元件贴片前用 HMS 检查贴片点有无异物的功能。

在插入元件贴片时，如果插入失败，元件可能会在下一贴片点处倒下。为了避免在倒下的元件上

继续进行元件贴片造成元件和吸嘴破损，需要使用本功能。对插入元件以外也可使用，用于在元

件贴片前确认贴片点是否有异物。

对检查个数相应的测量位置实施测量，任何测量位置超出判定值时都作为有异物判定，停止生产。

判定值是相对于基板数据的基板高度的判定值。

所输入的检查个数的偏移量值，指定为距离贴片点的偏移量。

测量位置的偏移量值与检查点的对应关系如下图所示。

※ 实施上述检查时，因为对同一元件的贴片点实施全数检查，所以会影响到生产节拍。

检查设为 [是] 时，可以在程序编辑的环境设置中设定默认值。默认值的检查个数为 4，判

定值为 1.000，偏移量 X 为 90(%)，偏差 Y 为 90(%)。

◆限制事项

测量点位于基板图形的边界上时，无法通过 HMS 正确进行检测。检测高度值倾向于比实际测量

值更高。

因此，请进行微调以保证测量点不在图形边界上。

偏移量值

测量位置

第 1 部基本篇第 4 章制作生产程序

4-96

(9) 检查 3

对“元件方向判别的设置”、“ 元件插入异常检测”进行设定。

1) 元件方向判别的设置

可以对每个元件设置元件方向判别的功能。

使用的吸嘴类型（吸取吸嘴/夹式吸嘴）不同，识别方法也有所不同。

可以选择判别（执行/不自信）、判别方式（引线（管脚）/封装/倒角）、阈值、边缘、判别高度、

判别角度、吸取补正高度（仅吸取吸嘴）。

・判别

可以对执行/不执行元件方向判别功能进行选择。

・判别方式（吸取吸嘴）

引线：在定心页面的激光高度下旋转贴片头并进行识别，之后在元件方向判别设置的吸

取补正高度下使贴片头旋转，执行吸取位置补正后执行方向判别。

有关激光高度，请参照「4-3-5-2-3 定心」。

封装：在元件方向判别设置的吸取补正高度下旋转贴片头并进行识别，之后在判别高度

下旋转贴片头进行识别，执行方向判别。

倒角：在元件方向判别设置的判别高度下旋转贴片头并进行识别，之后在判别角度下旋

转贴片头，在贴片头静止状态下进行识别后执行方向判别。

・判别方式（夹式吸嘴）

引线：在定心页面的激光高度下旋转贴片头并进行识别，执行方向判别。

有关激光高度，请参照「4-3-5-2-3 定心」。

封装：元件方向判别设置的判别高度下旋转贴片头并进行识别，执行方向判别。

倒角：在元件方向判别设置的判别高度下旋转贴片头并进行识别，之后在判别角度下

旋转贴片头，在贴片头静止状态下进行识别后执行方向判别。

第 1 部基本篇第 4 章制作生产程序

4-97

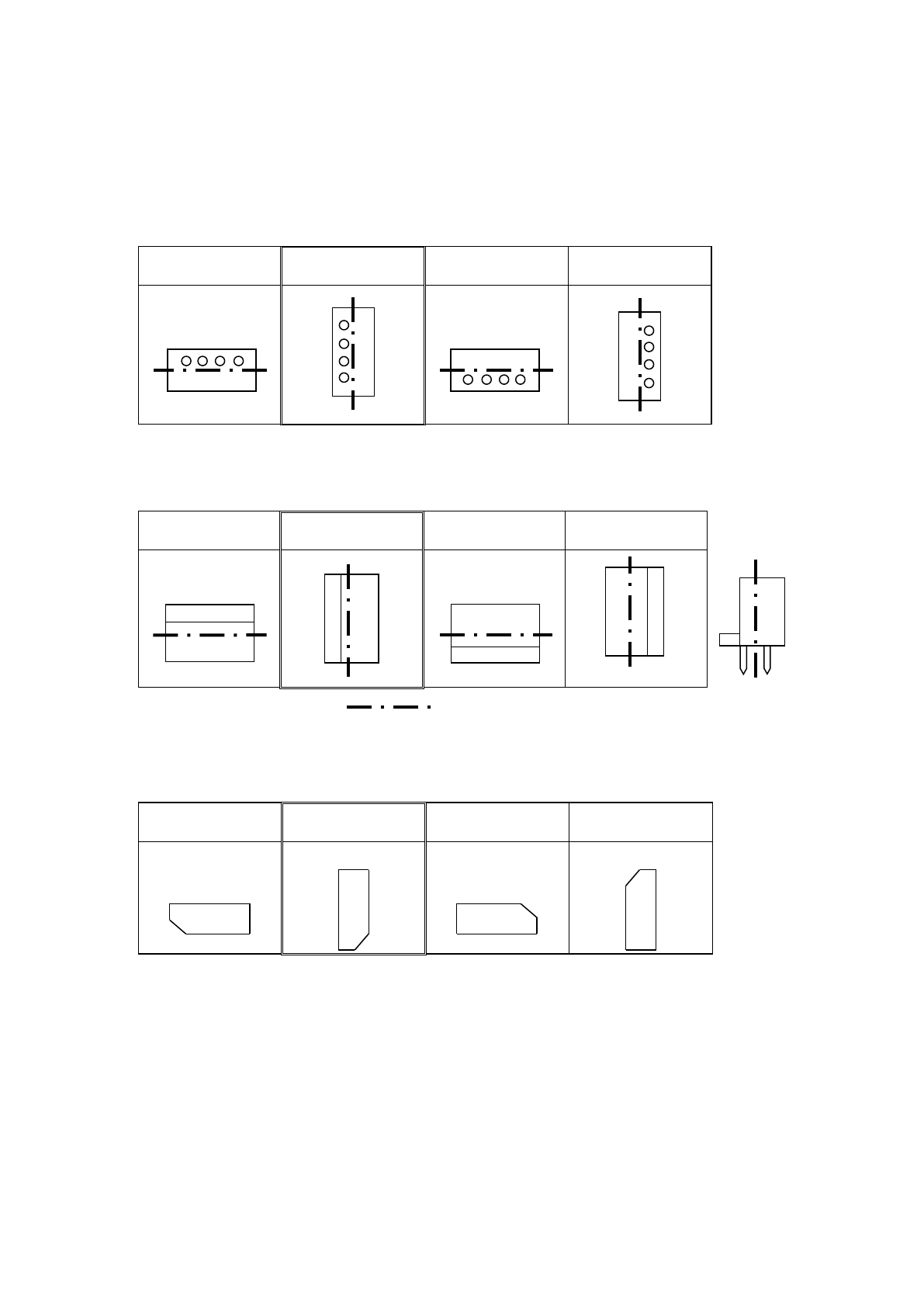

◆ 方向判别的正方向、反方向

以元件供给角度（参照 ”4-3-5-2-2 包装形式(1) ※JUKI 的元件供给角度定义”）为基准，执行

元件供给方向判别。

・为引线判别时：

元件供给角度为 90°时，将引线（管脚）位于封装中心左侧的元件作为正方向操作。

0°

90°

180°

270°

・为封装判别时：

元件供给角度为 90°时，将封装凸起部位于中心左侧的元件作为正方向操作。（与管脚的位置无关）

0°

90°

180°

270°

侧面图

封装中心(含凸起部) ：

・为倒角判别时：

元件供给角度为 90°时，将纵长的缺角部位于下方时作为正方向。

0°

90°

180°

270°
