第 1 部 基本篇 第 1 章 装置概要 1- 34 （从右向左流动 时） 如果基板左端后部的区 域中有大于 2 mm 的缺口，则可能会出 现传 送停止位置不稳 定，并且可 能会发生 BO C 标记识别失败。因此，将无 法使用。但是，如果 缺口像【可以传送】那样 位于 左端后部以外的地方， 则停止位置是稳定的 ，可以使用。 （关于基板形状 的注意事项） 如果基板或夹具 托盘等的角部大于 R2 或 C2 ， 则传送停止位 置不稳定， 并且…
第 1 部 基本篇 第 1 章 装置概要
1-33
1-6 印刷基板规格
(1) 基板条件
1) 标准传送单元
最小尺寸
(L x W)
最大尺寸
(L x W)
厚度
T
最大允许
重量
翘曲允许值
1
缓冲
3
缓冲
50 x 50mm
800 x 360 mm
(2 次夹紧)
410 x 360 mm 0.5～4.0 mm 4,000 g
每
50mm
允许在
0.2mm以下。
上翘，下翘的总和在 1mm
以下(根据 JIS B 8461)
注：L 表示传送方向尺寸，W为L的直角方向，W/L=2以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
2) 安装弯脚固定单元 OP 用传送单元
上述与标准传送单元有以下变更之处。
但在空传送及空生产时，与标准传送单元相同。
生产的弯脚固定动作※
最小尺寸
(L x W)
未使用
80 x 50 mm
使用
80 x 100 mm
※ 由弯脚固定单元完成的弯脚固定动作与基板支撑动作

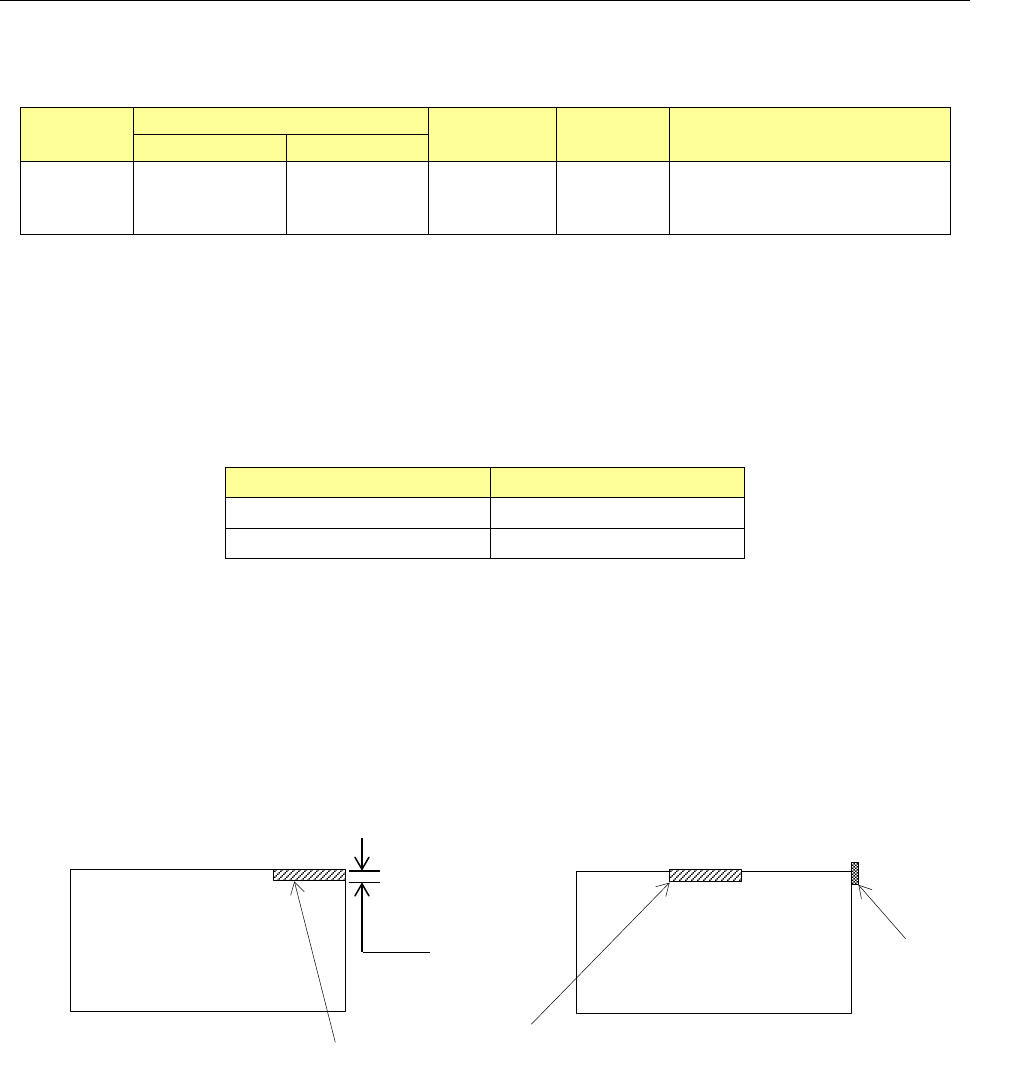

※ 如果是弯脚固定单元，则对缺口基板有弯脚固定传送限制。请注意以下事项。
（从左向右流动时）
如果基板右端后部的区域中有大于 2mm 的缺口，则可能会出现传送停止位置不稳定，并
且可能会发生 BOC 标记识别失败。因此，将无法使用。但是，如果缺口像【可以传送】
那样位于右端后部以外的地方，则停止位置是稳定的，可以使用。
2mm
以上
【无法传送】
缺口
如上图所示，如果在基板右端以外的地方有缺口，
则停止位置将保持稳定，因此可以使用。
缺口
基板挡块
【可以传送】
第 1 部 基本篇 第 1 章 装置概要
1-34

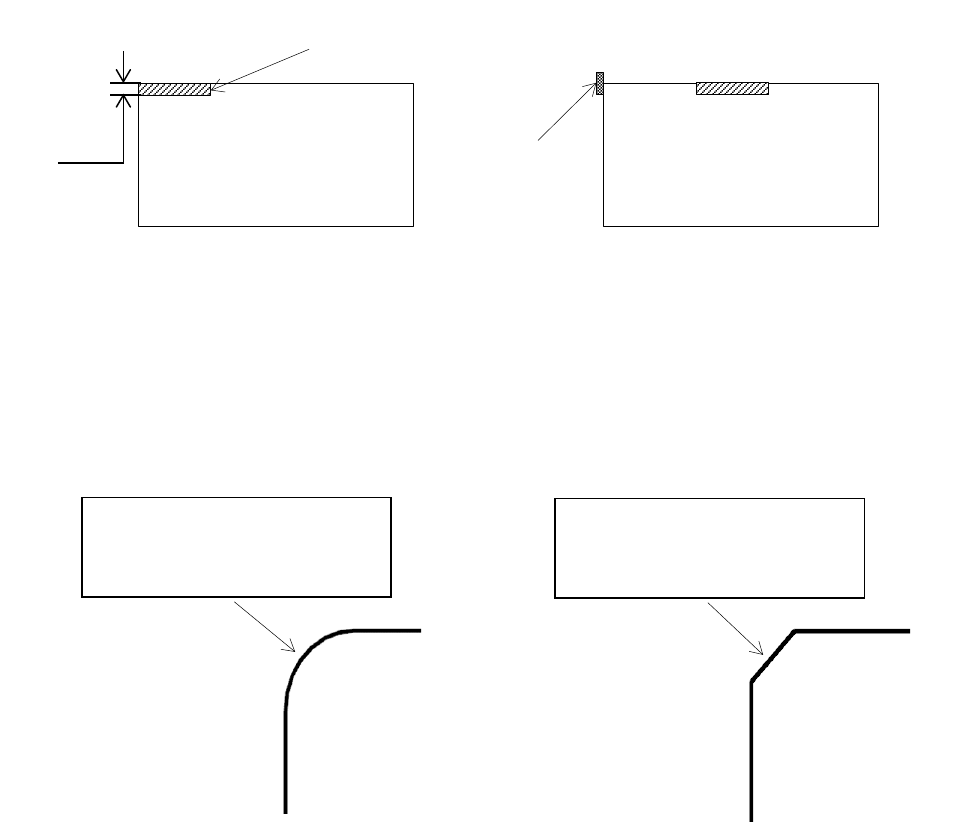

（从右向左流动时）
如果基板左端后部的区域中有大于 2mm 的缺口，则可能会出现传送停止位置不稳定，并且可
能会发生 BOC 标记识别失败。因此，将无法使用。但是，如果缺口像【可以传送】那样位于
左端后部以外的地方，则停止位置是稳定的，可以使用。
（关于基板形状的注意事项）
如果基板或夹具托盘等的角部大于 R2 或 C2，则传送停止位置不稳定，并且可能发生 BOC
标记识别失败，因此无法使用。
（角部等于或小于 R2、等于或小于 C2 则可以使用。）
基板和夹具托盘等的角部应小
于或等于 R2。
基板和夹具托盘等的角部应小
于或等于 C2。
2mm
以上
【无法传送】
缺口
基板挡块
如上图所示，如果在基板左端以外的地方有缺口，
则停止位置将保持稳定，因此可以使用。
【可以传送】
第 1 部 基本篇 第 1 章 装置概要
1-35
(2)

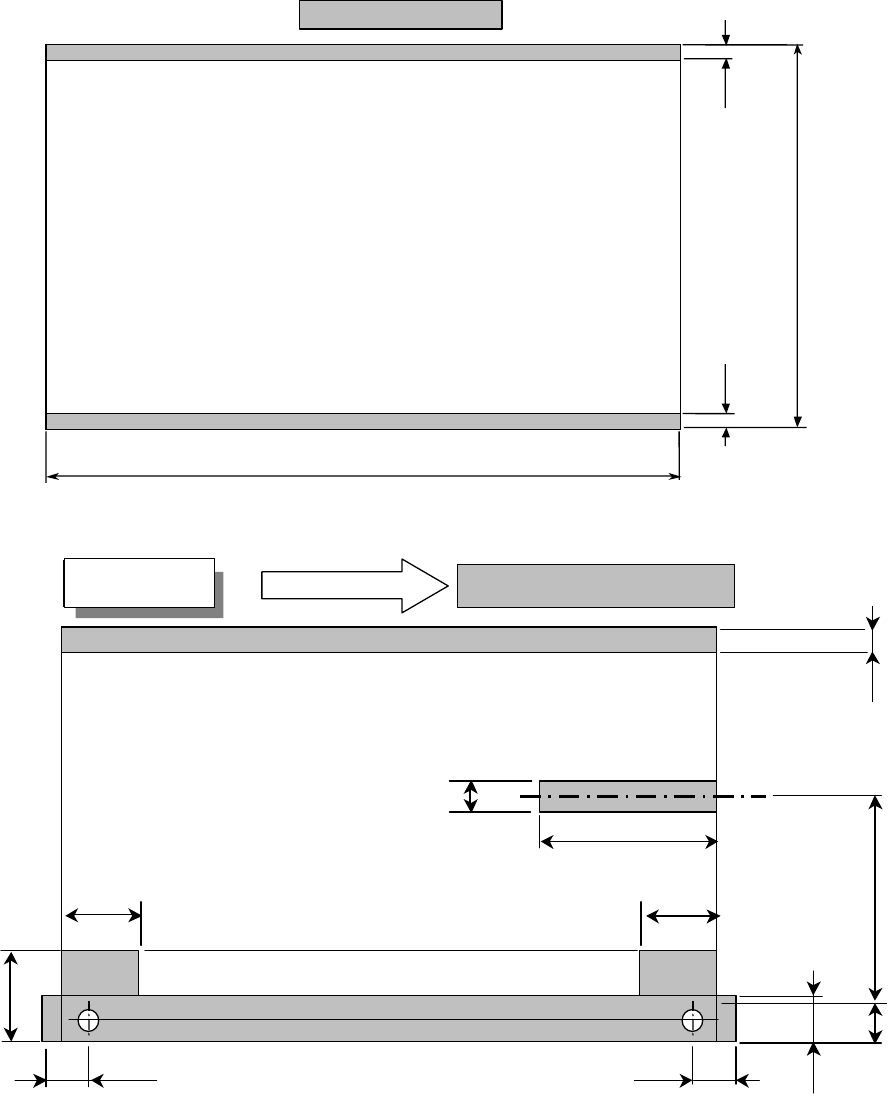

基板限制条件
1) 基板表面
2) 基板下面
26.5
22.6
23
0～292可動
20
39.3
4.5
26
26
26.5
61
搬送レール固定側
基板搬送方向
サポートピン設置不可範囲
L基板仕様
不可设置支撑销的范围
0～292 可动
传送轨道固定侧
L
基板规格
基板传送方向
不可贴片范围
50
～
360 mm
50
～
410mm
（
800mm
：
2 次传送时）
3mm
3mm
传
送轨道固定
侧
