第 1 部 基本篇 第 4 章 制作生产程序
4-207

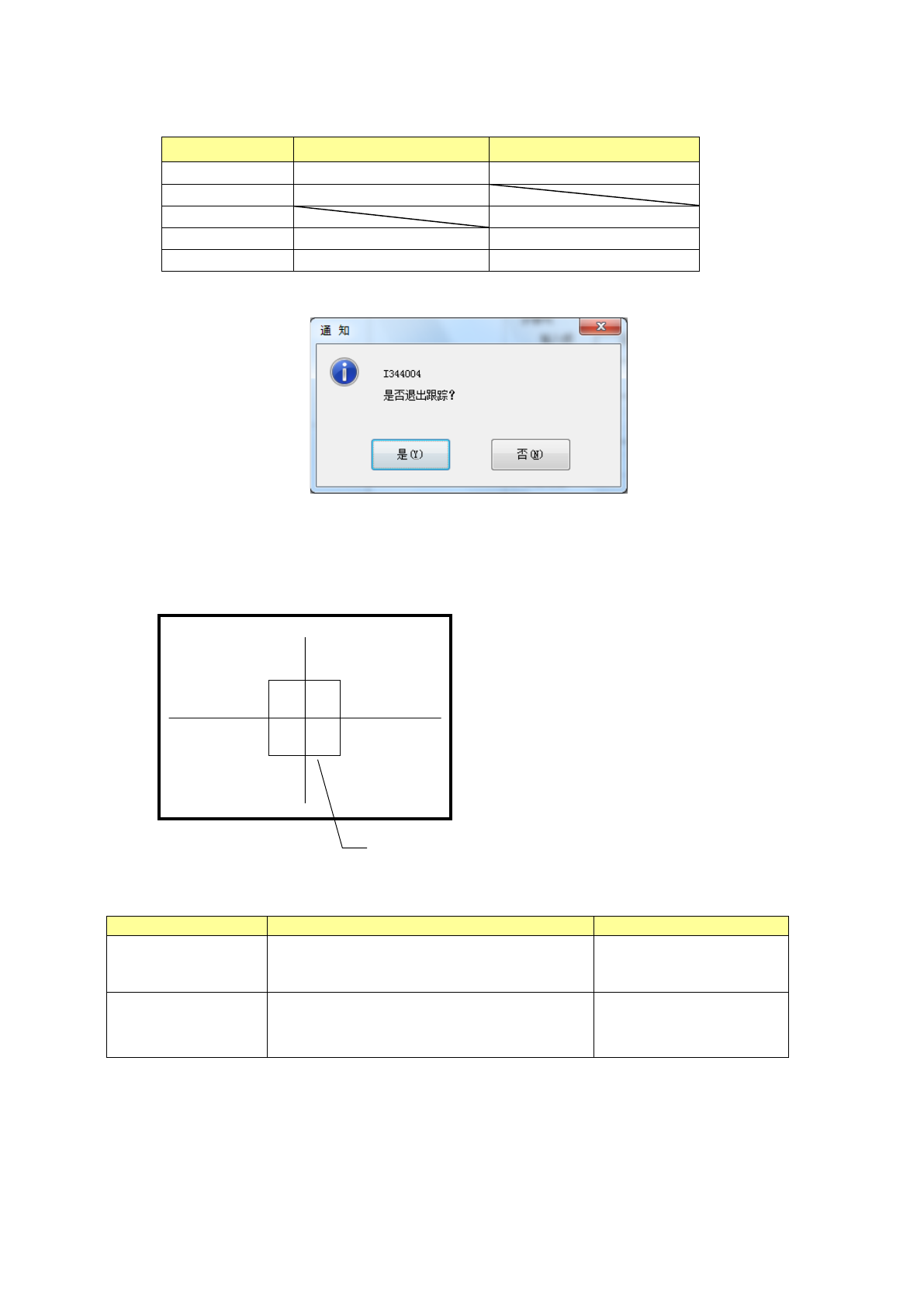

(4) 跟踪时的操作
执行时可使用以下开关/按钮来控制动作。
操作
操作区域
画面
跟踪开始
<START>
开关
[
执行
]
按钮
跟踪停止
<STOP>
开关
移动到前一点
[Prev]
按钮
移动到下一点
<START>
开关
[Next]
按钮
结束
在停止时按
<STOP>
开关
在停止时按
[
取消
]
按钮
通过上述的操作结束后，显示如下提示信息。
(5) 显示叠加画面
在执行时，每一贴片点都会在叠加画面中显示适合元件尺寸的元件框。
如果元件很大，则不显示元件框，而会使用摄像机依次显示元件的 4 角及中心位置。
如下表所示，元件尺寸不同，显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸
元件的四角
元件的中心
短边 4.5mm 以下的
元件
在画面中的窗口框里显示。
设定了角度的贴片点通过窗口框本身的旋转
来显示。
十字线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、[BTM-R]、
[BTM-L]的顺序移动到四角坐标上。设定了角
度的贴片点移动到四角旋转过的坐标上。
四角移动后，最后移动到
显示着[CENTER]
的中心。
(6) 跟踪时的坐标示教
如果跟踪的坐标与实际不同时，通过在触摸屏的叠加画面上点击，可进行示教。可上下左右、斜向 8
方向移动。
移动速度可用[低速]、[中速]、[高速]按钮进行切换。
按[确定]按钮，即可取得当前位置的坐标，反映到生产程序数据里。
显示元件的中心及元件的四角的框。
第 1 部 基本篇 第 4 章 制作生产程序
4-208
弯脚固定位置
用摄像机跟踪执行弯脚固定动作的贴片点位置。（弯脚固定支撑为对象 外 。）
确认显示器上所显示的贴片位置，可以进行示教移动，但不反映坐标的修正。

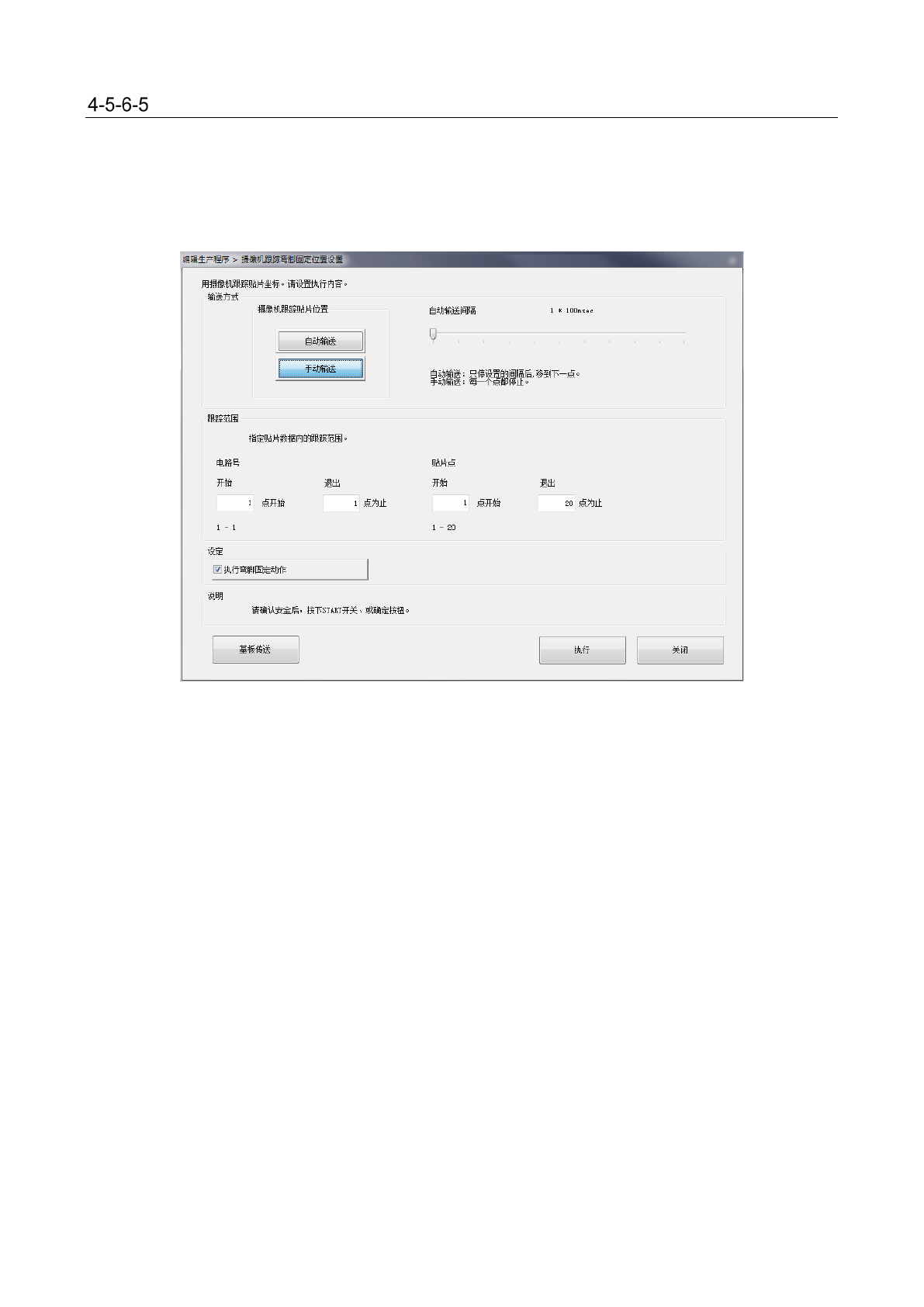

(1) 条件设定
在编辑生产程序菜单选择[机器操作]－[弯脚固定位置]，则显示以下画面。
1) 输送方式
a) 自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的「自动输送间隔」设定的时间停
止，经过该设定的时间后移动到下一点。
● 自动输送间隔：
调整停止间隔。可设定的范围为 0.01 秒（10ms）～5 秒。
b) 手动输送
在毎一点贴片位置停止。保持停止状态，直至用户操作。
2) 跟踪范围
选择执行跟踪的电路号及贴片点。
输入跟踪范围是从贴片数据的第几点到第几点。默认为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按<START>开关或[执行]按钮。
按[关闭]按钮时，会返回原来的画面。
3) 设定
对执行跟踪时是否执行贴片点设定的弯脚固定动作进行设定。
第 1 部 基本篇 第 4 章 制作生产程序
4-209

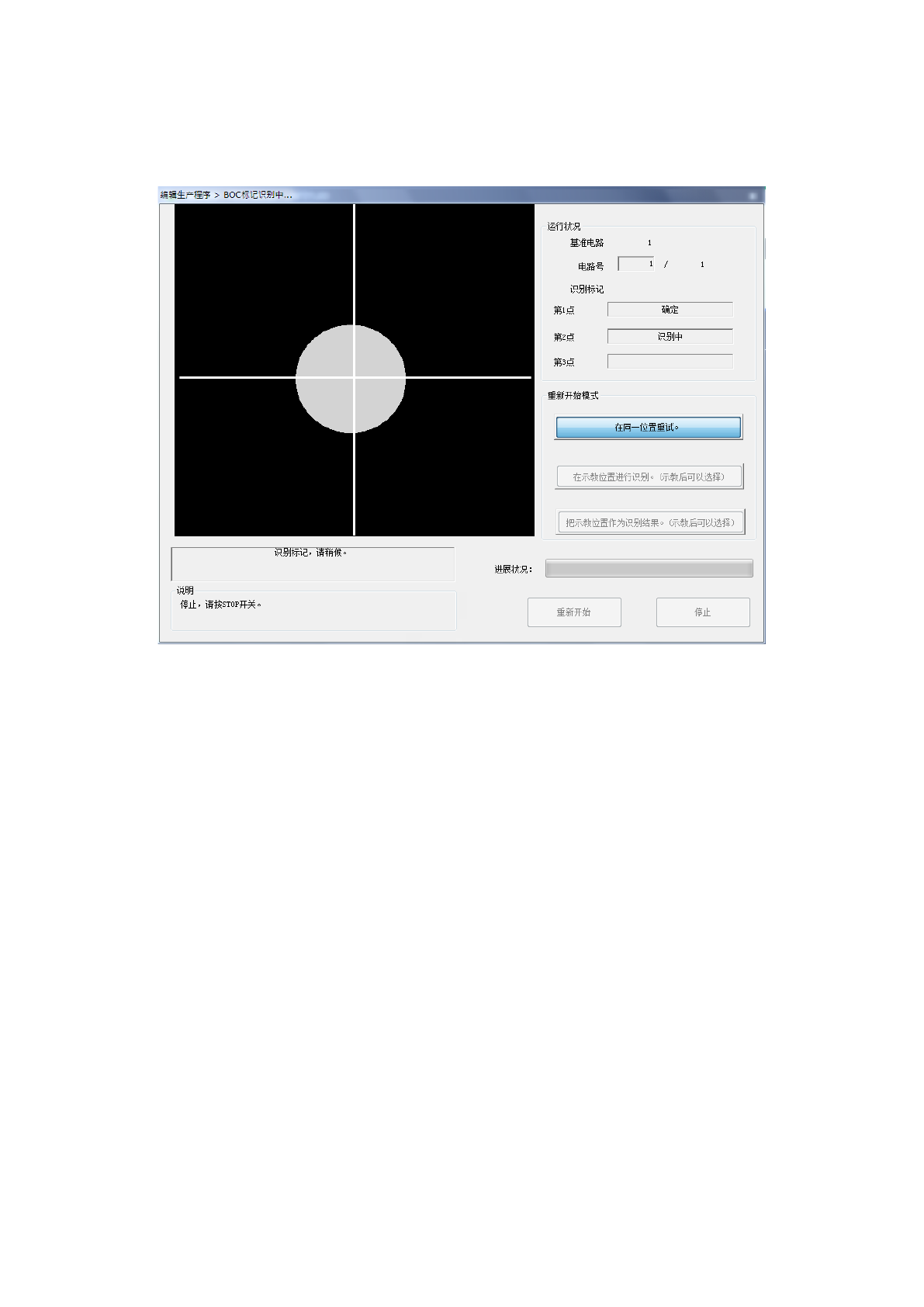

(2) 执行 BOC 标记校准
执行后如果有设置好 BOC 标记的生产程序，为提高贴片位置的精度，将执行 BOC 校准。
(识别所有电路的 BOC)
