第 1 部 基本篇 第 4 章 制作生产程序
4-246
● 夹紧
仅径向供料器或轴向供料器时可以使用。夹紧（切断）元件。
● 解除
仅径向供料器或轴向供料器时可以使用。解除夹紧（切割）元件。
3) 使用贴片头
可以选择检查所使用的贴片头。从组合框一览中选择要使用的贴片头。
4) 检查结果
显示检查结果。图像定心完成时显 示“ OK”，未完成时显示“NG”，并在备注栏中显示错误原因。

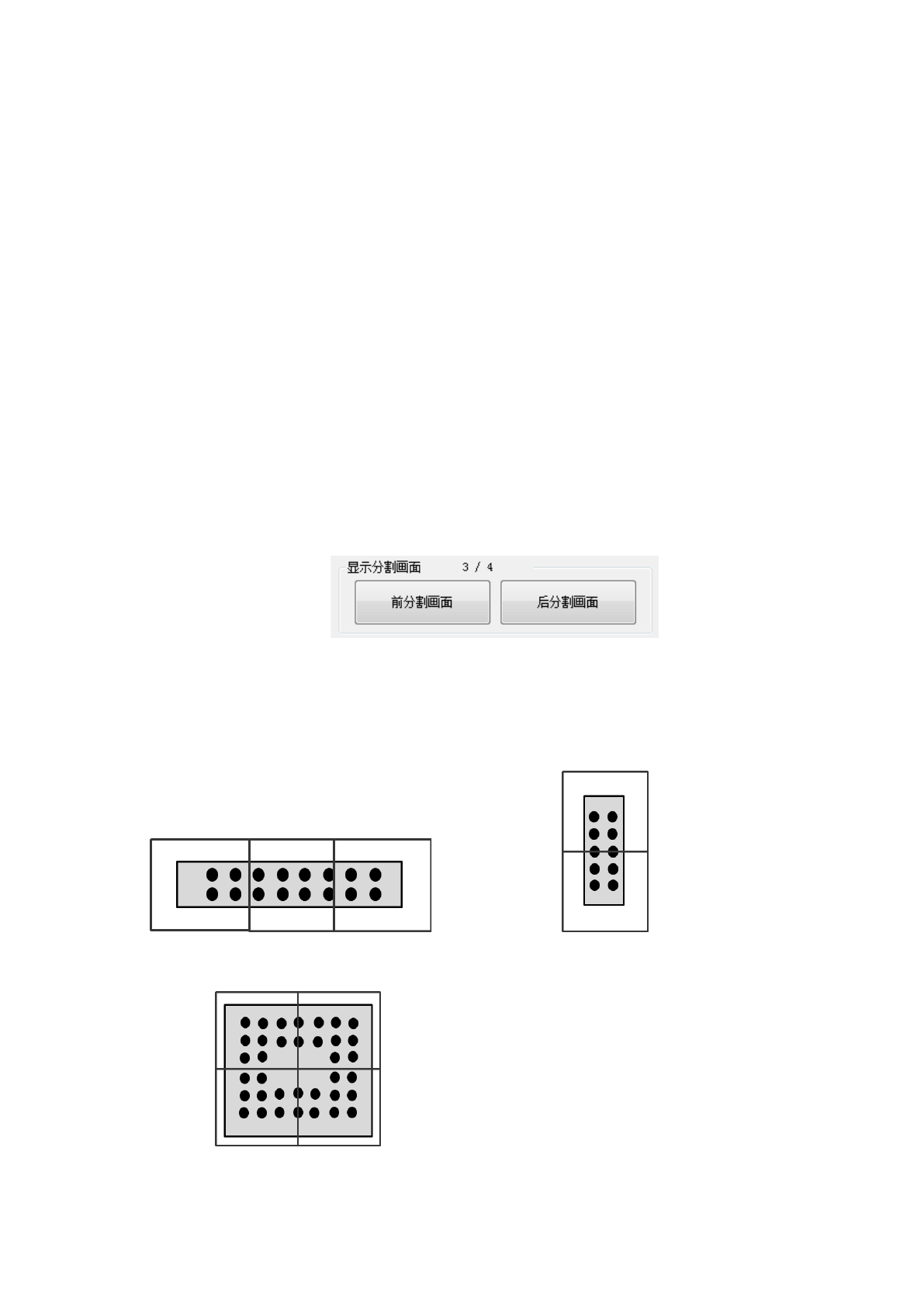

5) 显示分割画面
只有使用分割识别的元件，才能选择本项目。
分割识别检查结束后，最终画面显示在叠加中。此时，可以选择「前分割画面」。按下前分割画
面，则前一个分割识别画面显示在叠加中。按下「后分割画面」，则下一个分割识别画面显示在
叠加中。
在「分割画面表示」旁，显示现在是第几个分割画面。如显示 3/4(表示是总共 4 分割识别中的第
3 分割的图像)。非分割识别时显示***。
3x1 分割、1x2 分割、2x2 分割所显示的画面顺序为如下所示。在叠加中显示的为底视图。
例：2x2 分割时
检查结束后显示 4/4 画面 → 按下前分割画面按钮则显示 3/4 画面 → 再按下前分割画面按钮显
示 2/4 画面 → 按下后分割画面按钮显示 3/4 画面 → 再按下后分割画面按钮显示 4/4 画面
3x1 分割 1x2 分割
2x2 分割
1/3
2/3
3/3
1/2
2/2
4/4
3/4
2/4
1/4
第 1 部 基本篇 第 4 章 制作生产程序
4-247
6) 放大显示 / 通常显示
变更 3D 传感器识别图像所显示的大小。按下放大显示按钮则成为 2 倍显示，按下通常显示按钮
则等倍显示。
放大显示 3D 传感器识别图像时，图像内的其他信息在设置部分中重复显示。
7) 检查
执行图像识别检查。检查结束后显示检查结果。
8) 前代替元件、后代替元件
有代替元件时，向代替元件移动。
9) OK
反映检查结果，返回原画面。
10) 取消
结束图像识别检查，返回原画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-248
速度确认
通过模拟动作对元件的吸取、识别、贴装时的 XY
θ
偏移值进行确认，以及判断生产程序的速度是否
适宜。
(1) 设置确认速度的条件

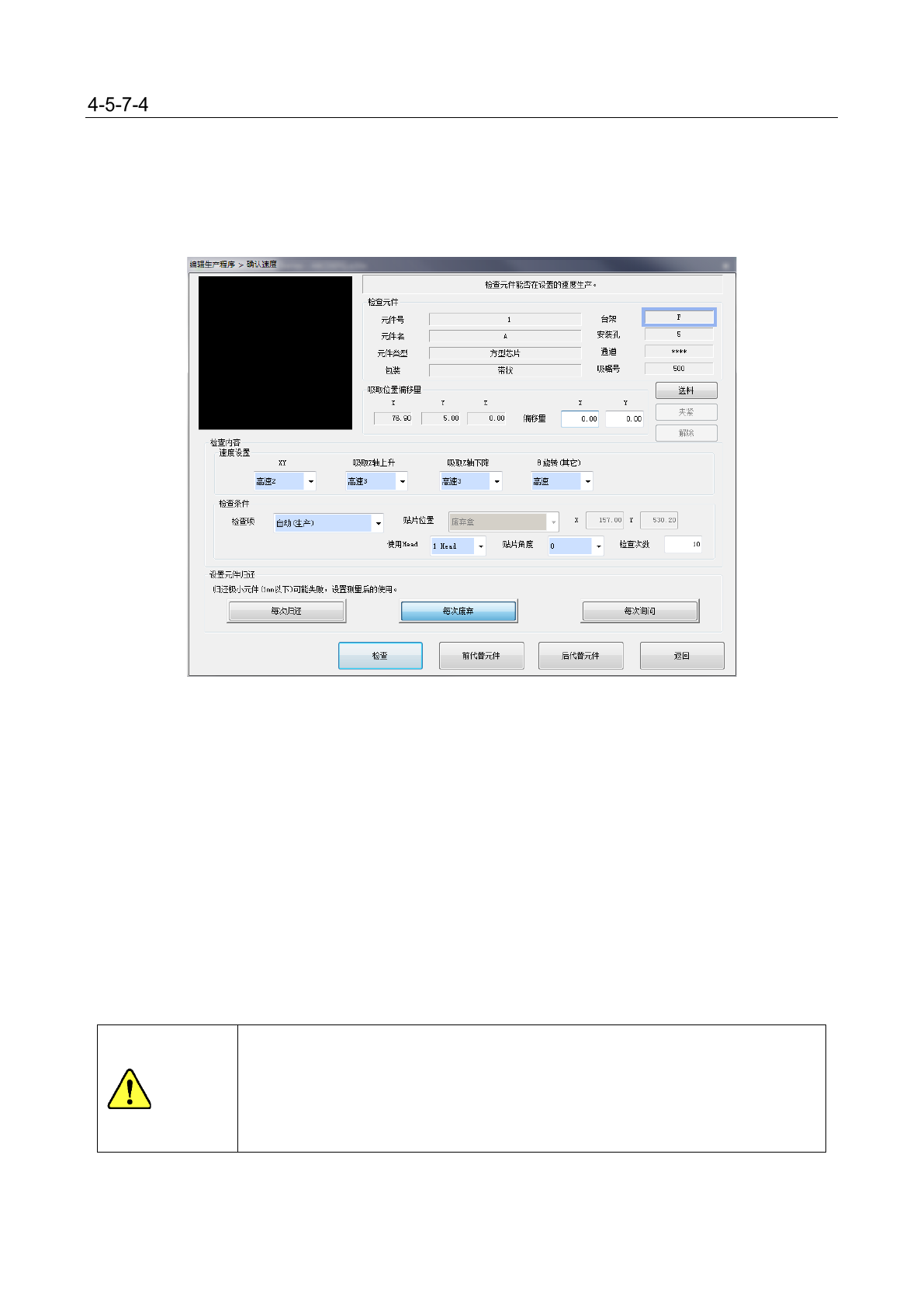

从编辑程序菜单中选择[测量、检查]-[速度确认]后，显示如下的设置确认速度条件的对话框。
1) 检查元件
显示要检查元件的内容。
2) 吸取位置偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目不显示，不能进行吸取位置的变更、送料和示教。
● 偏移量
需要移动吸取坐标时进行此项设定。
也可以用示教功能进行示教。或用手动输入更改坐标。
不会反映到吸取数据中。
● 送料
可对送料器进行一次送料，输送元件。
但径向供料器 MRF-L／轴向供料器 MAF-L的供料类型为 2次传送时，对元件进行 2次传送。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下状态按下[送料]按钮时，请注意供料器元件的
阻塞状况。
・ 吸取位置有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，供料类型设定错误的状
态
