第 2 部 功能详解篇 第 7 章 机器设置
7-2
7-2 机器设置的启动与退出
7-2-1 启动机器设置

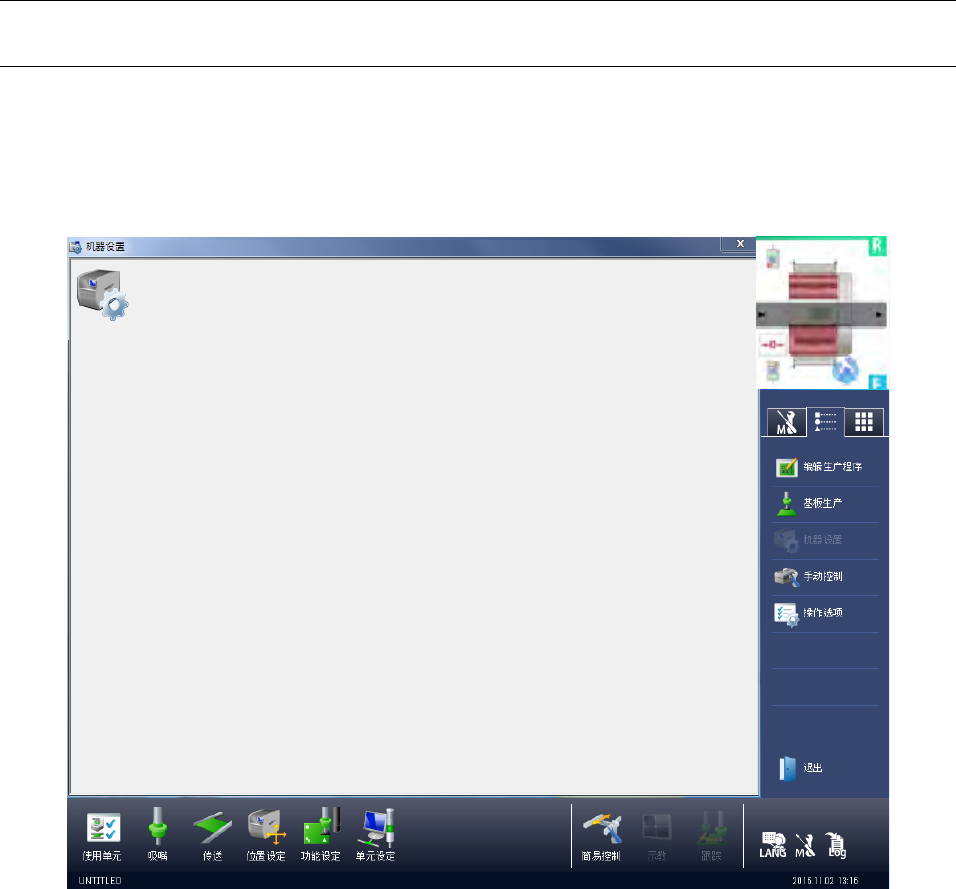

从画面下部的操作区域选择「机器设定」-「机器设置」，或直接从画面右侧的信息区域选择「机
器设置」，可显示下图所示的机器设置初始画面。机器设置的初始画面，右侧显示快捷键。快捷
键注册有常用的功能，按下按钮即可调出各项菜单对应的画面。
初始画面显示机器设置的图标。
按下右侧信息区域中的快捷方式，可调出「编辑程序」「基板生产」「手动控制」「操作选项」
的画面。调出时会退出机器设置，调出选择的功能。
下部的操作区域，显示有机器设置内可设定的项目列表。可进行简易控制的调出、语言切换、显
示自己诊断、输出维护日志。
设置项目分类为「使用单元」「吸嘴」「传送」「位置设定」「功能设定」「单元设定」。
详情请参见「7-3 设定项目」。
第 2 部 功能详解篇 第 7 章 机器设置
7-3
7-2-2 退出
点击画面右上方的关闭按钮 [×]，按下信息区域的退出按钮后，或按下快捷键即可退出机器设置。
(1) 保存设置值
各设置组的各画面中都设有[确定]和[取消]按钮。即使按下 [确定] 按钮，也不会立刻保存到 SSD
内。在机器设置组中修改设置值后，会显示是否实施保存的画面，此时，按下 [是] 按钮后，数
据才会被保存在 SSD 内。
No.
选择按钮
处理
1 是 将设置值保存到 SSD。
2 否 使设置值无效。
3 取消 取消退出命令。

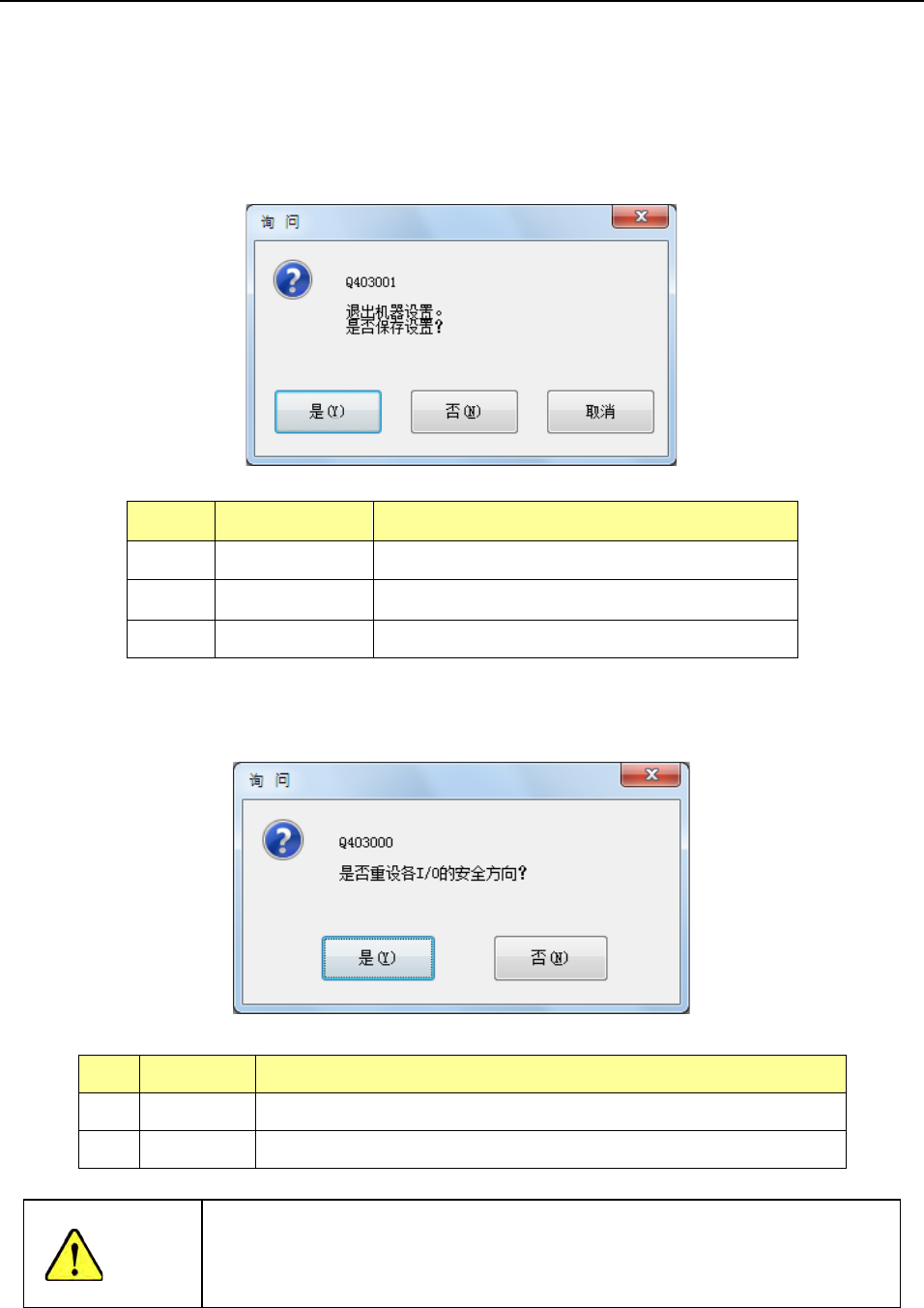

(2) 各 I/O 安全方向的设置
选择退出处理后，会显示各 I/O 安全方向设置画面。
No.
选择按钮
处理
1 是 执行 I/O 安全方向的设置后，退出机器设置。
2 否 返回机器设置画面。
单击「是」后，轴即开始移动，并开始执行各 I/O 的安全方向的设置。
因此，在单击「是」以前，请务必确认装置内部无人作业。为了避免人身伤
害，在装置运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-4
7-3 设定项目
机器设置中的设定项目分为以下各组。
No.
操作组
显示按钮
设定项目(操作)
1 使用单元
Head
基本
传送
MTS
3D
传感器
2 吸嘴
注册吸嘴一览
读吸嘴数据
吸嘴分配
无吸嘴时真空值
读
ATC
数据
ATC
设置
3 传送
基板传送
支撑台
外形基准位置调整
4 位置设定
废弃元件位置
Head 等待位置
MTS 装配位置偏差
5 功能设定
设置吸取错误条件
标记识别速度
吸取前供料设定
Head
高度设定
设置坏板标记信息
确认吸嘴芯滑动不良
设置元件用尽状态的自动解除
改善吸嘴动作
设置生产中识别
输出生产管理数据
6 单元设定
信号灯
坏板标记传感器示教
在线连接
设置弯脚固定单元
设置多针引脚矫正
