第 2 部功能详解篇第 7 章机器设置 7- 25 7-3-2- 7 R- ATC 的安装在安装 R- ATC 时，请注意下述内容，确实完成安装。 (1 ) 请确认对 2 处基准销和 1 处气缸销，共计 3 处的销确定了 R- AT C 上的位置。 ( 移动上部的滑动盘可以安装气缸销。 ) (2 ) 请确认确实安装在球掣上，且 R - AT C 与 AT C 基座紧密接触。 (2) 没有间…

第 2 部功能详解篇第 7 章机器设置

7-24

b) 程序编辑

・机器操作＞执行测定的各功能时

・机器操作＞执行检查的各功能时

c) 手动控制

・打开 ATC 控制时

d) 生产

・从生产主画面开始生产时

・按下 STOP 开关从暂停重新开始时

※元件用尽或因错误从停止重新开始时，不执行 ATC 判别动作。

条件

ATC 判别动作

初次开始生产时

○

生产结束后开始生产时

○

开始继续生产时

○

用户暂停后重新开始时

(<STOP>

开关暂停重新开始时

)

○

错误暂停后重新开始时

(

元件用尽、激光识别错误等

)

重新开始重试列表时

e) 示教

・将示教的设备选择切换为贴片头时

2) 无论 ATC 判别如何设置，在下一时间执行 ATC 判别动作。

・执行半自动吸嘴返还时

(4) 检查 ATC 托盘高度

勾选时，在执行 ATC 判别动作之前用 HMS 测定托盘的 4 角，确认装载是否正确。

注意

将 ATC 判别设为 OFF 时，不实施 ATC 判别就从 ATC 卸下或插入吸嘴

。

即使 ATC 不一致也进行吸嘴的卸下或插入动作，请予注意。

并且，在未变更「选择使用的 ATC」时，请不要更换 ATC。否则可能

造成吸嘴破损。

第 2 部功能详解篇第 7 章机器设置

7-25

7-3-2-7 R-ATC 的安装

在安装R-ATC时，请注意下述内容，确实完成安装。

(1) 请确认对 2 处基准销和 1 处气缸销，共计 3 处的销确定了 R-ATC 上的位置。(移动上部的滑

动盘可以安装气缸销。)

(2) 请确认确实安装在

球掣上，且 R-ATC 与 ATC 基座紧密接触。

(2) 没有间隙

(2) R-ATC

(1)

气缸销

(1)

基准销

(1)

基准销

(2) 球掣

（位于左右两侧。）

(2) ATC 基座

(2) 没有间隙

第 2 部功能详解篇第 7 章机器设置

7-26

7-3-3 传送

7-3-3-1 传送设定

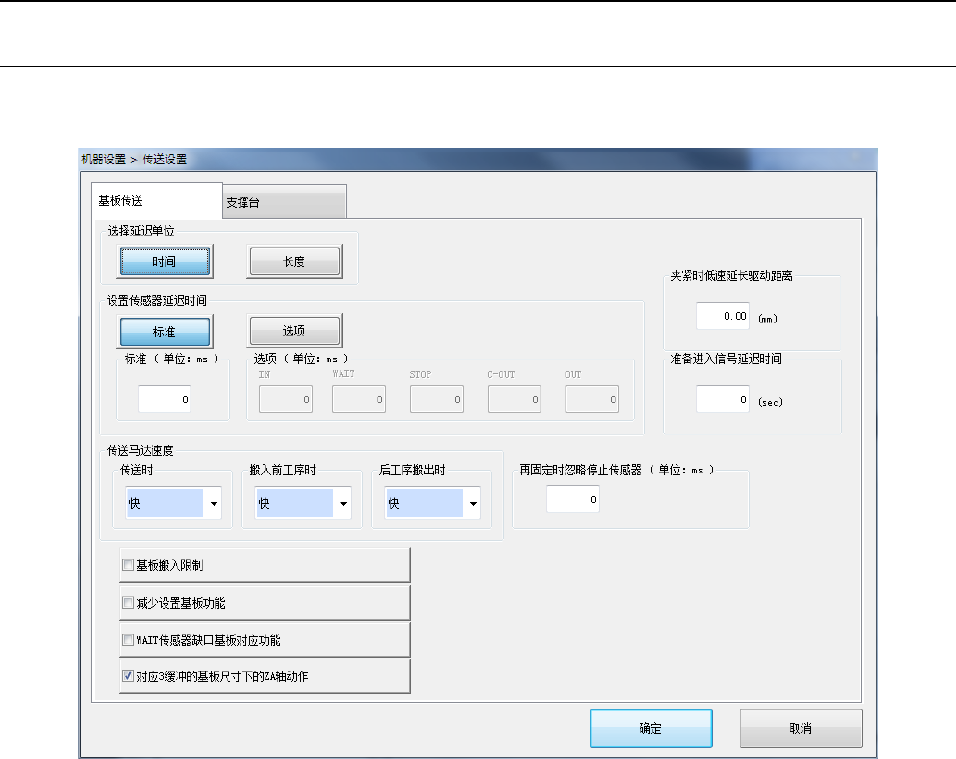

选择基板传送后，会显示下列画面。

点击各选项卡，可指定 [基板传送]、[支撑台]。
