1-8-2-3 HOD : 手持式操作盘
HOD 是「Handheld Operating Device」的简称，主要用于在示教等时直接对各轴进行操作。使用
该装置可以不触摸贴片机主体的液晶屏幕就完成示教等操作。
注意
为了防止对人体造成损伤，请不要在 HOD 操作中将手放置在装置内部
，
或将脸或头靠近装置内部。
注意
将 HOD 单元连接在主体上时，请在关闭主体电源的状态下进行。
注意
HOD 单元的背面粘贴了磁贴（磁石），所以靠近磁盘等时可能造成存储
数据消失。
紧急停止
LCD
移动键
No.
键
器件选择键
功能键
器件名称键
第 1 部 基本篇 第 1 章 装置概要
1-47
HOD 键 一览表
键名称
功能
HMS
・
通过高度传感器导入吸取高度等。
（选择时
LED
点亮。）
HEAD
・
在贴片头示教时使用。
（选择时
LED
点亮。）
CAMERA
・
用
OCC
进行示教时使用。
（选择时
LED
点亮。）
VACUUM
・
真空压示教时使用。
（选择时
LED
点亮。）
F1
・选择其他移动处，指定示教时的点数等。
F2
F3
F4
No
・选择轴时执行编号的上下移动。
指定液晶屏幕所显示的轴编号。
DEV．NAME
・选择器件时执行编号的上下移动。
指定液晶屏幕所显示的器件编号。
-X+Y
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择
CAMERA
时＞
将光标向箭头方向移动时使用。
+Z+Y
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择 CAMERA 时＞ 将光标向箭头方向移动时使用。
＜选择
Z
轴时＞
将
Z
轴向箭头方向移动时使用。
+X+Y
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择
CAMERA
时〉
将光标向箭头方向移动时使用。
-θ-X
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择 CAMERA 时＞ 将光标向箭头方向移动时使用。
＜
θ
轴选择时〉
将
θ
轴移动任意角度时使用。
FAST
使轴移动速度为高速时使用。（ 选择时
LED
点亮。）
+θ+X
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择 CAMERA 时＞ 将光标向箭头方向移动时使用。
＜
θ
轴选择时＞
将
θ
轴移动任意角度时使用。
-X-Y
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择
CAMERA
时＞
将光标向箭头方向移动时使用。
-Z-Y
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择 CAMERA 时＞ 将光标向箭头方向移动时使用。
＜选择
Z
轴时＞
将
Z
轴向箭头方向移动时使用。
+X-Y
＜选择
XY
时＞
将
XY
轴向箭头方向移动时使用。
＜选择
CAMERA
时＞
将光标向箭头方向移动时使用。
WINDOW
・
将显示器所显示的光标从十字光标切换为窗口光标时使用。
▲ PREVIOUS
・
移动至前面的数据时使用。
PAUSE
・
在贴片追踪暂停时使用。
CANCEL
・
通过示教取消输入的数据时使用。
▼ NEXT
・
移动至下面的数据时使用。
ENTER
・
通过示教确定输入的数据时使用。
第 1 部 基本篇 第 1 章 装置概要
1-48
1-8-3 操作方法
1-8-3-1 选择命令

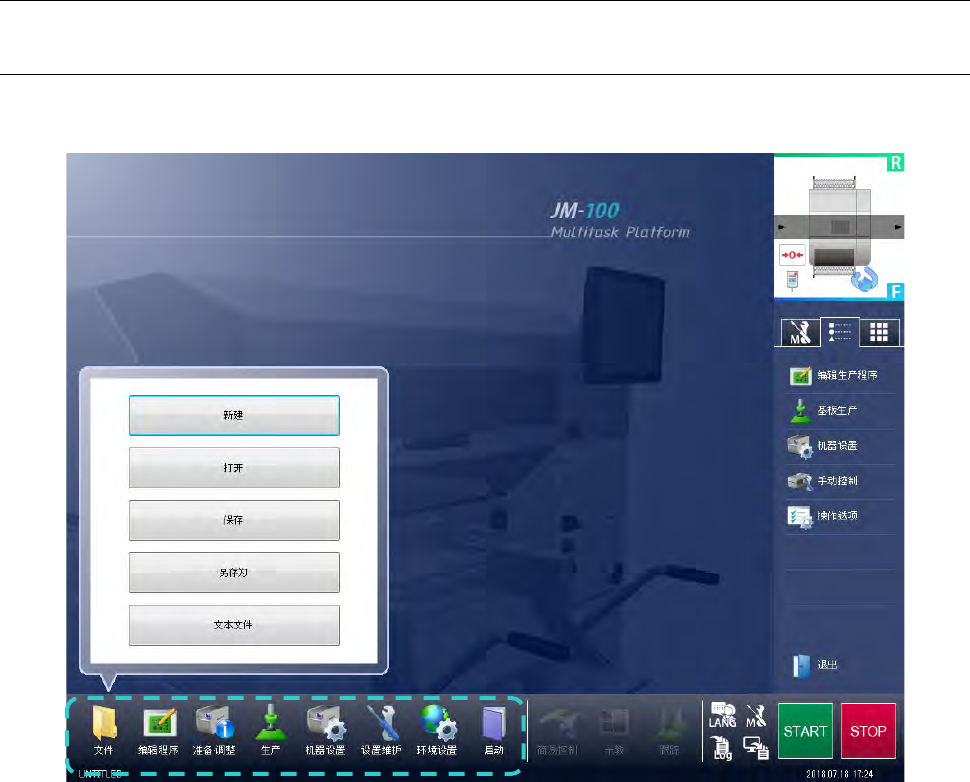

选择操作区域的菜单 (蓝点线框内)，可选择命令。
上图为在主画面中选择[文件]，显示子菜单的示例。
从子菜单内选择任意命令按钮，即可执行命令。
上述主要命令的执行方法：按信息区域里的菜单快捷按钮，即可执行命令。
如果应用程序在执行过程中，必需先退出执行中的应用程序，才能执行选择的命令。
