第 2 部 功能详解篇 第 7 章 机器设置
7-37

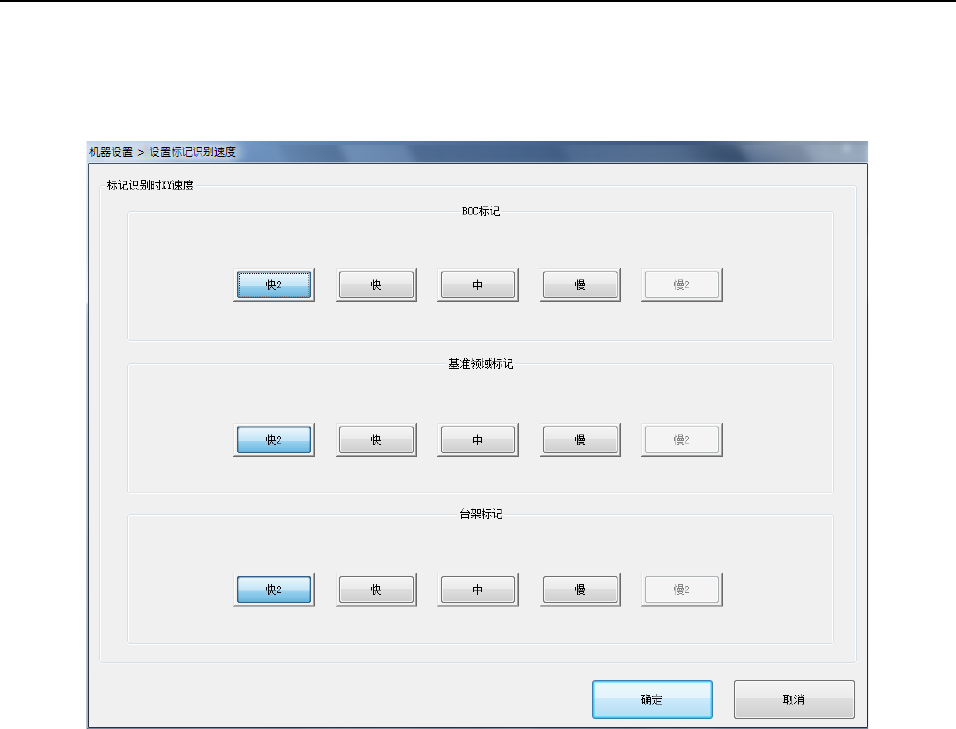

7-3-5-2 设置标记识别速度
选择设置标记识别速度，会显示以下画面。
设置生产时的标记识别动作中的轴速度变更。设置BOC标记、基准领域标记、台架标记的各种识
别动作的XY速度。
(1) 设置方法
1) 通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。
第 2 部 功能详解篇 第 7 章 机器设置
7-38
7-3-5-3 吸取前送料设定
选择吸取前送料设置，会显示以下画面。
操作选项“生产 – 其他”的“吸取元件前送料”有效时，设置各送料器类型吸取前送料的相关
参数。
(1) 设置项目
No.
项目
设置内容
1
机械供料器
・M 8mm 纸带
・M 8mm 胶带
・M 12mm
・M 16mm
・M 24mm
设置吸取前送料的送料器类型。
(2) 设置方法
1) 用复选框选择吸取前送料的送料器类型。
第 2 部 功能详解篇 第 7 章 机器设置
7-39
7-3-5-4 设定贴片头高度
选择贴装头高度设定后，将显示以下画面。在生产开始前可以分别设置贴片头高度与进料器吸附
高度。
(1) 设置项目
No.
项目
设置内容
1
生产开始前贴片头高度
对生产时贴装头能够下降的高度进行设定。
贴装头（ZA 轴
）在生产开始前移动到在此所设定的高度以上，
开始生产。
2
管状供料器
设置使用管状供料器类型 V1 时，贴片头(ZA 轴)可以下降的
高度。
※各进料器吸附高度(管状供料器)，仅用户组为「客服」以
上时显示，在其级别以下非显示，不能进行设置。
(2) 设置方法
1) 用直接输入到编辑框。输入范围全部为 0.00～30.00mm。
