第 2 部 功能详解篇 第 7 章 机器设置
7-51

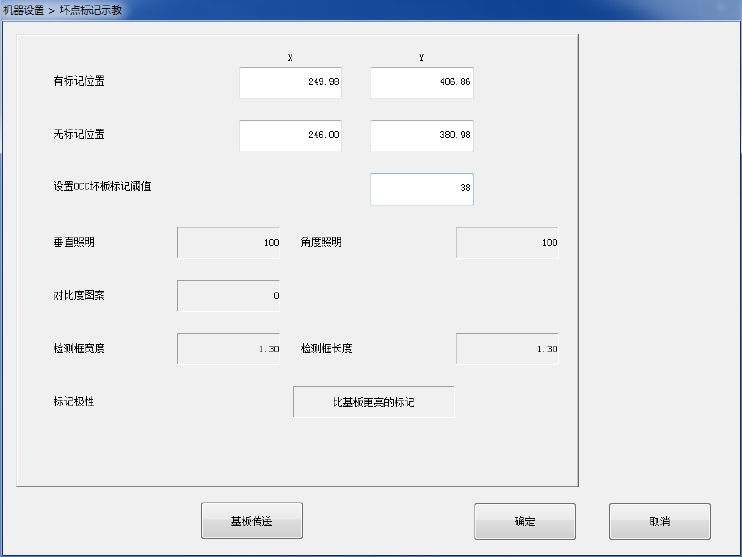

4) 测量后取得阈值后，按下[OCC 坏板标记信息]按钮即显示结果。
第 2 部 功能详解篇 第 7 章 机器设置
7-52
7-3-6-3 在线连接
选择在线连接，则显示以下画面。
在该画面，设定IFS-NX(Intelligent Feeder System)、外部输出功能。
※ 有关 IFS-NX 及外部输出功能的设定，请参照『IFS-NX 使用说明书』、『 外 部 输出功能 使用说
明书』。
(1) 设置项目
No.
项目
设置内容
1 主机在线连接
在线连接本装置时，设定为“连接”。
设定为“不连接”时，全部项目的设定为无效状态。
2 主机名
设定连接所使用的主机
(
计算机名或
IP
地址
)
。※
IP
地址号，请按网络管
理员的指示进行设定。
3 服务器连接
将本装置连接到服务器时，设定为“连接”。
设定为“不连接”时，全部项目的设定为无效状态。
4 服务器名
设定连接所使用的服务器
(
计算机名或
IP
地址
)
。※
IP
地址号，请按网络
管理员的指示进行设定。
5
端口号
在
0
～
65535
间输入服务器选项的端口号。
6
连接测试
对服务器选项所指定的服务器元件数据库，执行连接测试。
7 功能设定
设定问询上级系统是否可以开始执行功能的使用／未使用。
设定
TraceMonitor
的使用／未使用。
8
传播
设定坏板标记传播功能。
(2) 设置方法
1) 用单选框分别选择。
2) 用软键盘分别输入。
第 2 部 功能详解篇 第 7 章 机器设置
7-53
7-3-6-4 弯脚固定单元设置
选择弯脚固定单元设置，则显示以下画面。
在弯脚固定单元设置画面，可以阅览弯脚固定坐标偏移量、基板支撑功能的有效/无效、读入的
弯脚固定爪INI文件、选择安装的弯脚固定爪、读入的弯脚固定爪数据。
(1) 设定项目
No.
项目
设置内容
1
弯脚固定坐标偏移量
通过手动输入或示教进行设定。
2
安装爪
从组合框选择读入的弯脚固定爪进行设定。
3
由弯脚固定单元支撑基板
设定在生产时是否由弯脚固定单元进行基板支撑。
(2) 设定方法
1) 用软键盘分别输入。
※ 弯脚固定坐标偏移量。可以通过示教进行设定。
2) 通过组合框选择安装爪。
※ 从组合框可以选择弯脚固定爪，按下「读文件」按钮打开文件夹，显示出对话框，选
择弯脚固定爪的 INI 文件夹，通过读入可以追加。最大可以保存和阅览 10 个弯脚固定
爪的数据。
3) 通过复选框，设定功能的有效/无效。
