第 2 部 功能详解篇 第 7 章 机器设置 7- 58 选择 [ Head 控制 ] – [ 任意坐标 ] 选项卡， 会显示以下画面 。 按下 [ 执行 ] 按钮，以控 制单元基准及 指定速度 将轴移动到 [ 任意坐标 ] 的移动坐标 上。
第 2 部 功能详解篇 第 7 章 机器设置
7-57
7-4 简易控制

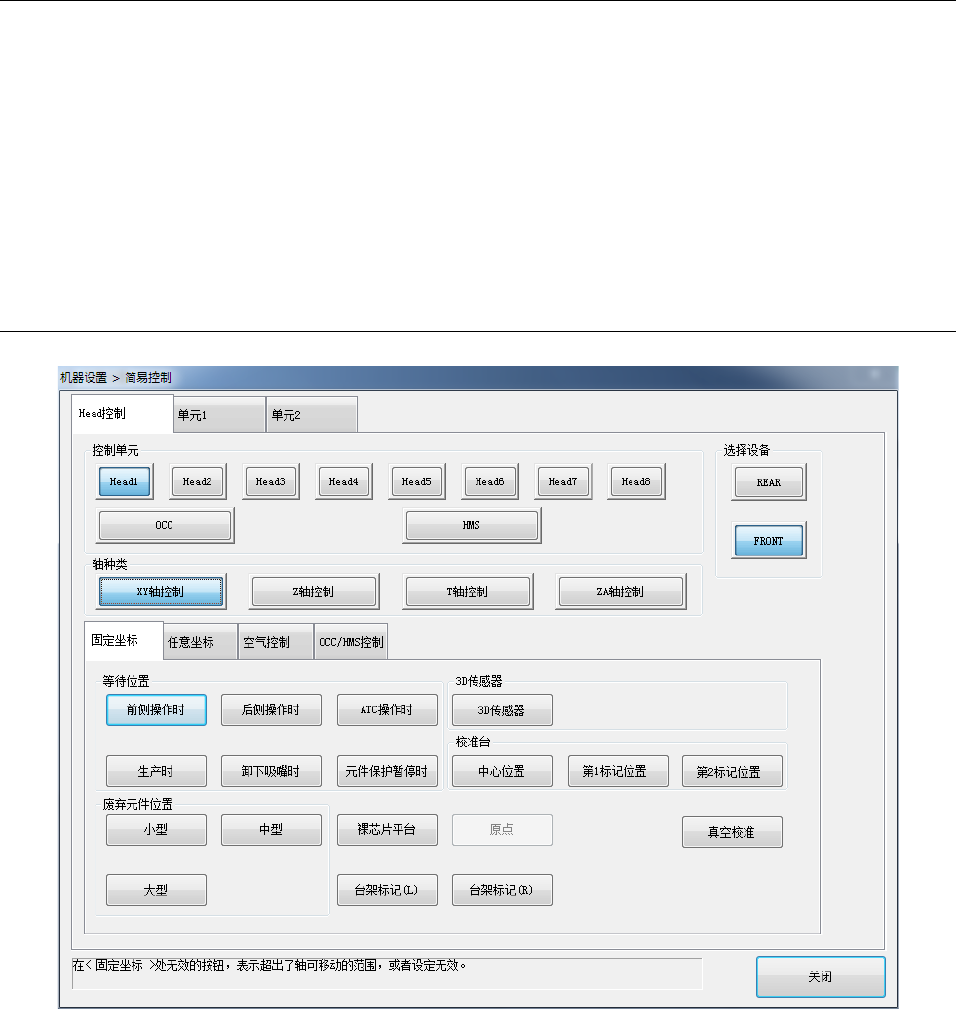

从手动控制、机器设置、自动校准的操作区域选择「简易控制」，即可打开以下简易控制的主画
面。
主画面中有[Head控制]、[单元1]、[单元2]选项卡，在[Head控制]选项卡中可使用[选择设备]按钮、
[控制单元]按钮与 [轴类型]按钮移动指定的控制单元，进行Head吸嘴的空气控制、OCC照明控
制、HMS传感器控制。
在[单元1]选项卡中，可进行ATC、支撑台、安全盖(安全罩)锁定、传送控制。
在[单元2]选项卡中，可进行MTS的控制。
7-4-1 显示轴移动
第 2 部 功能详解篇 第 7 章 机器设置
7-58

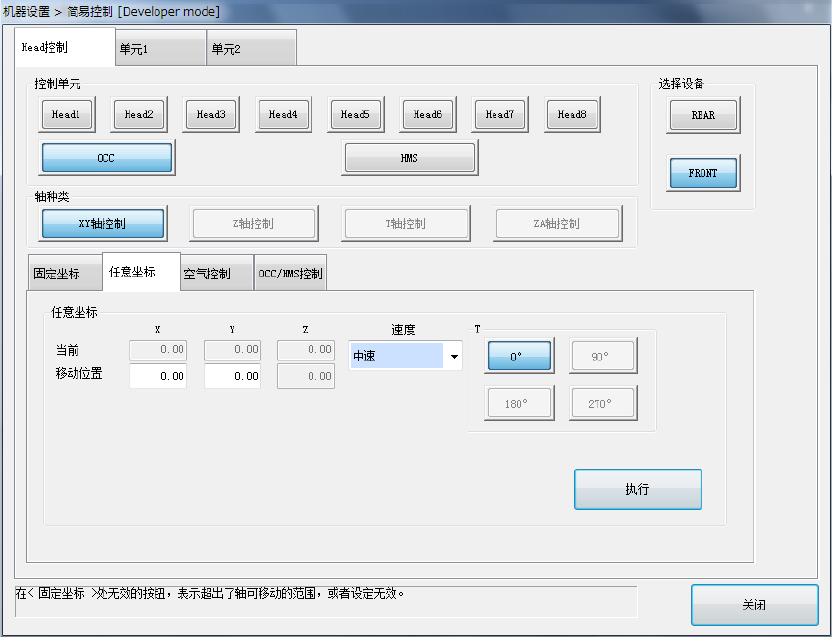

选择[ Head控制 ] – [ 任意坐标 ]选项卡，会显示以下画面。
按下[ 执行 ]按钮，以控制单元基准及指定速度将轴移动到[ 任意坐标 ] 的移动坐标上。
第 2 部 功能详解篇 第 7 章 机器设置
7-59
7-4-2 执行轴移动
(1) 控制 XY 轴
XY 轴的移动如下所示。在主画面上选择控制单元，即可移动轴。
※从「Head 的吸嘴有无状况」启动简易控制画面后，只能对以下项目进行操作。
・控制单元 : 选择 Head1 ～ 8、OCC、HMS
・XY 轴控制 : 等待位置、废弃元件位置、标记位置、单元位置、任意坐标
・Z 轴控制 : 仅进行 Head 的动作。等待、激光、XY 移动、基准、更换吸嘴、任意坐
标
・XY轴控制 (控制单元：OCC、Head、HMS)
No.
移动位置项目
详细项目
1
前侧操作时 使
Head
移动到前侧操作时的待机位置。
2
后侧操作时 使
Head
移动到后侧操作时的待机位置。
3
ATC
操作时 使
Head
移动到
ATC
操作时位置。
4
生产时 以指定控制单元基准移动到生产时的位置。
5
卸下吸嘴时 以指定控制单元基准移动到吸嘴拆卸的位置。
6
元件保护暂停时 以指定控制单元基准移动到元件保护暂停时的位置。
7
中心位置 以指定控制单元基准移动到
CAL
中心位置。
8
第
1
标记位置 以指定控制单元基准移动到校准块第
1
标记。
9
第
2
标记位置 以指定控制单元基准移动到校准块第
2
标记。
10
裸芯片平台 以指定控制单元基准移动到裸芯片平台位置。
11
原点 以
OCC
基准移动到原点坐标处。
12
真空校准 以指定控制单元基准移动到真空校准台单元的位置。
13
台架标记 (
L
) 以指定控制单元基准移动到所选择器件的台架标记 (
L
)处。
14
台架标记 (
R
) 以指定控制单元基准移动到所选择器件的台架标记 (
R
)处
・XY轴控制 (控制单元：Head 1-8)
No.
移动位置项目
详细项目
1
元件废弃位置
(
小型
)
以指定控制
Head
基准移动到小型元件废弃位置。
2
元件废弃位置
(
中型
)
以指定控制
Head
基准移动到中型元件废弃位置。
3
元件废弃位置
(
大型
)
以指定控制
Head
基准移动到大型元件废弃位置。
4
3D
传感器
以指定控制
Head
基准移动到
3D
传感器的元件识别位置。
