第 2 部 功能详解篇 第 8 章 手动控制 8- 16 ○ 安装了 弯脚固 定单元时 各 传送传感器 、传送 马达的状态， 显示 在 画面上部。 将光标放置在传 感器显示图上，会 显示对工具的说明 。 传送控制 画面上的 各传感器的显 示 图，请参 见 如下列表。
第 2 部 功能详解篇 第 8 章 手动控制
8-15
8-4 传送系
8-4-1 传送控制
从下拉菜单中选择[传送系(C)]-[传送控制(V)]、或点击命令按钮中的[传送控制]后，可显示传送控制画
面。

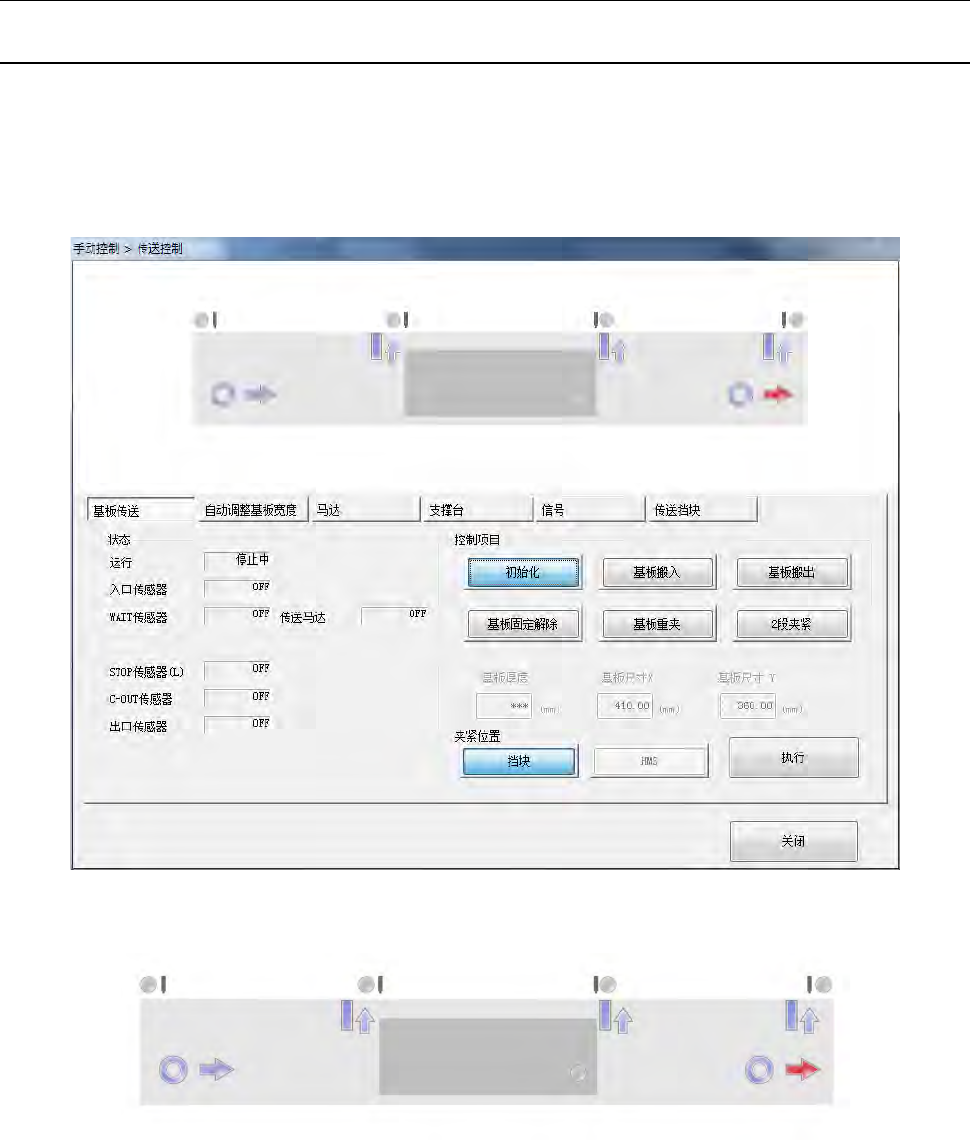

选择菜单的[传送系]→[传送控制]后，即显示传送控制的对话框。
○ 未安装弯脚固定单元时
在画面上部显示各传送传感器·传送马达的状态。
把光标对准传感器显示图上时，即可显示工具提示。上图显示的是各停止传感器，马达传感器有关情
况。
第 2 部 功能详解篇 第 8 章 手动控制
8-16

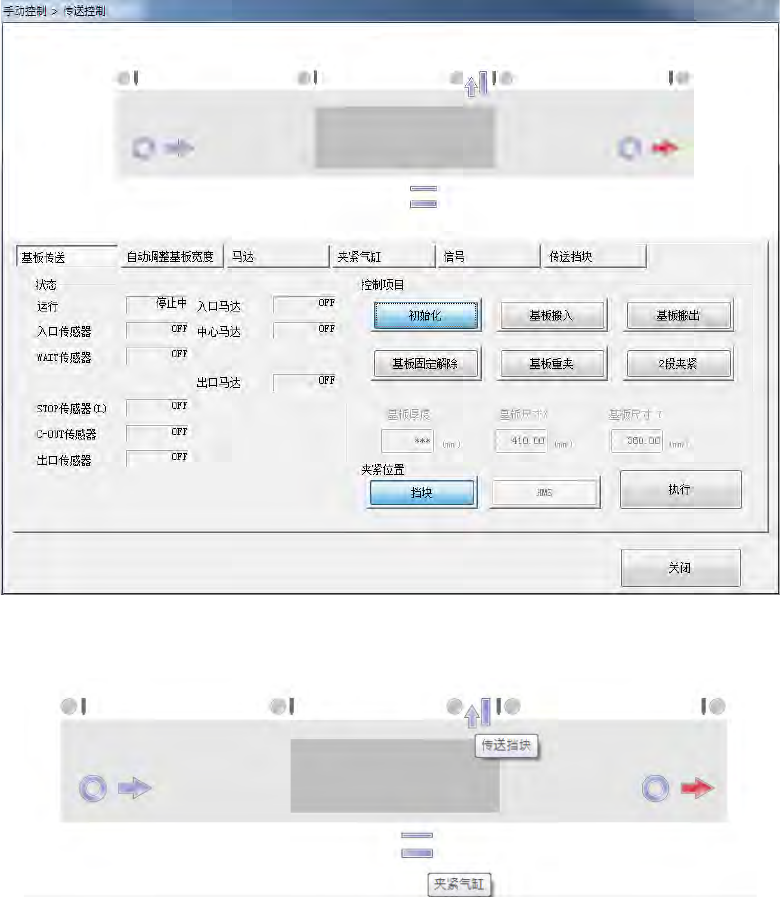

○ 安装了弯脚固定单元时
各传送传感器、传送马达的状态，显示在画面上部。
将光标放置在传感器显示图上，会显示对工具的说明。

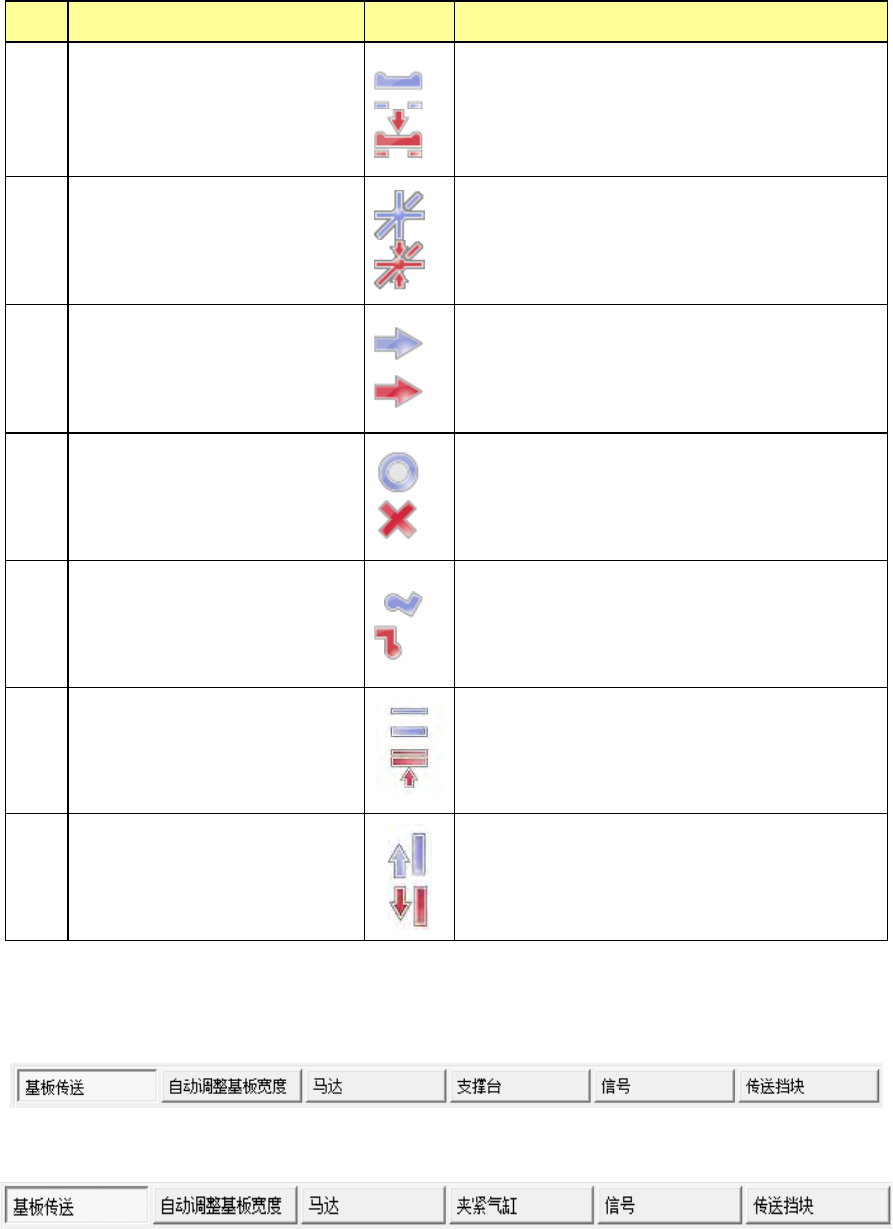

传送控制画面上的各传感器的显示图，请参见如下列表。
第 2 部 功能详解篇 第 8 章 手动控制
8-17
用画面中央的按下式按钮，可选择控制对象。
○ 未安装弯脚固定单元时
○ 安装了弯脚固定单元时
后面将详细说明。参见 8-4-1-1 控制对象：基板传送以后的章节。
No. 显示项目 显示图 显示内容
1 支撑台挡块
支撑台挡块处于
OFF
状态。
支撑台挡块处于 ON 状态。
※ 为 EN 规格时仅在未安装弯脚固定单元时
显示。
2 支撑台原点传感器
支撑台原点传感器处于 OFF 状态。
支撑台原点传感器处于 ON 状态。
※ 仅在未安装弯脚固定单元时显示。
3
准备搬入（Ready In）
准备搬出（Ready Out）
Ready In/ Out 处于 OFF 状态。
Ready In/ Out 处于 ON 状态。
4
可以搬入基板
(Board available In)
可以搬出基板
(Board available Out)
Board available In/Out 处于 OFF 状态。
Board available In/Out 处于 ON 状态。
5
传送挡块
(未安装弯脚固定单元时)
传送挡块处于 OFF 状态。
传送挡块处于 ON 状态。
※ 仅在未安装弯脚固定单元时显示。
6 夹紧气缸
夹紧气缸为 OFF。
夹紧气缸为 ON。
※ 仅在安装了弯脚固定单元时显示。
7
传送挡块
(安装了弯脚固定单元时)
传送挡块为 OFF。
传送挡块为 ON。
※ 仅在安装了弯脚固定单元时显示。
