第 2 部 功能详解篇 第 8 章 手动控制
8-16
○ 安装了弯脚固定单元时
各传送传感器、传送马达的状态，显示在画面上部。
将光标放置在传感器显示图上，会显示对工具的说明。
传送控制画面上的各传感器的显示图，请参见如下列表。
第 2 部 功能详解篇 第 8 章 手动控制
8-17
用画面中央的按下式按钮，可选择控制对象。
○ 未安装弯脚固定单元时
○ 安装了弯脚固定单元时
后面将详细说明。参见 8-4-1-1 控制对象：基板传送以后的章节。
No. 显示项目 显示图 显示内容
1 支撑台挡块
支撑台挡块处于
OFF
状态。
支撑台挡块处于 ON 状态。
※ 为 EN 规格时仅在未安装弯脚固定单元时
显示。
2 支撑台原点传感器
支撑台原点传感器处于 OFF 状态。
支撑台原点传感器处于 ON 状态。
※ 仅在未安装弯脚固定单元时显示。
3
准备搬入（Ready In）
准备搬出（Ready Out）
Ready In/ Out 处于 OFF 状态。
Ready In/ Out 处于 ON 状态。
4
可以搬入基板
(Board available In)
可以搬出基板
(Board available Out)
Board available In/Out 处于 OFF 状态。
Board available In/Out 处于 ON 状态。
5
传送挡块
(未安装弯脚固定单元时)
传送挡块处于 OFF 状态。
传送挡块处于 ON 状态。
※ 仅在未安装弯脚固定单元时显示。
6 夹紧气缸
夹紧气缸为 OFF。
夹紧气缸为 ON。
※ 仅在安装了弯脚固定单元时显示。
7
传送挡块
(安装了弯脚固定单元时)
传送挡块为 OFF。
传送挡块为 ON。
※ 仅在安装了弯脚固定单元时显示。
第 2 部 功能详解篇 第 8 章 手动控制
8-18
8-4-1-1 控制对象：基板传送

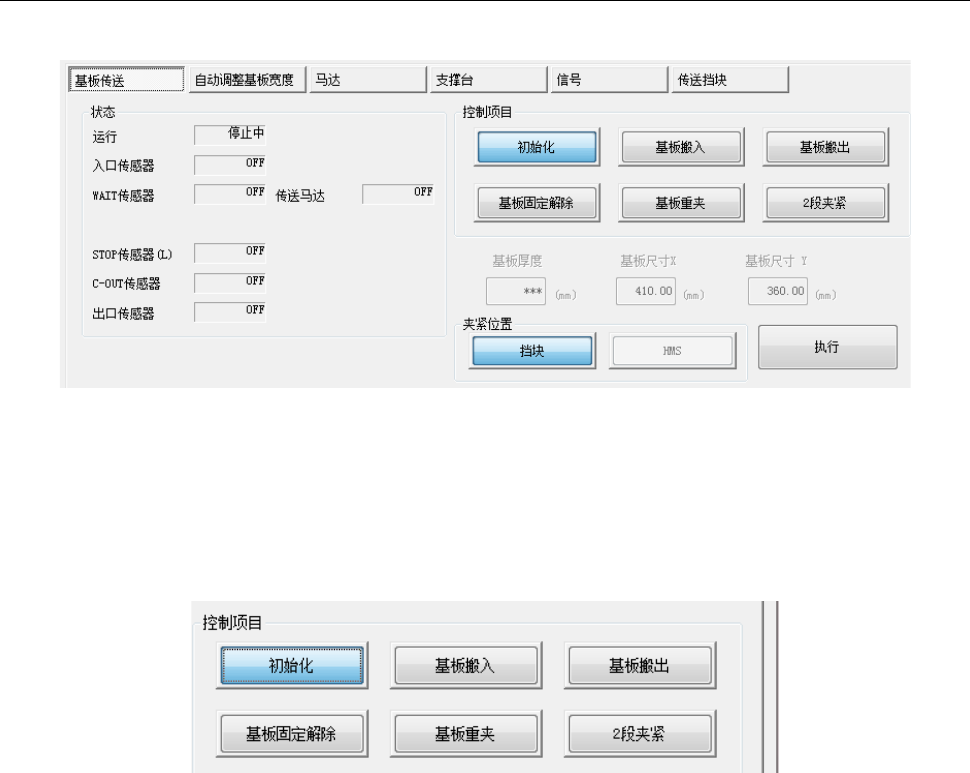

按下[基板传送]按钮，即可显示如下画面。
(1) 状态
马达/传感器的状态，用 ON/OFF 显示。
(2) 控制项目
用单选按钮选择控制项目。
按[执行]按钮后，即开始按选择的控制执行。
1) 初始化
将基板传送进行初始化。
2) 基板搬入
按基板停止方式指定的方式搬入基板。
基板尺寸 X 对应长尺寸基板时，可以从下面的「夹紧位置」选择装载的位置。
3) 基板搬出
搬出基板。
4) 基板固定解除
释放基板。
5) 基板重夹
用基板停止方式中指定的方式对传送通道上的基板进行重夹。
基板尺寸 X 对应长尺寸基板时，可以从下面的「夹紧位置」选择重夹的位置。
6) 2 段夹紧
将基板安装到长尺寸基板第二段夹紧位置。
