第 2 部 功能详解篇 第 8 章 手动控制
8-21
8-4-1-3 控制对象：马达
按下[马达]按钮后，即可显示以下画面。
(1) 马达选择
用单选按钮选择马达控制。
(2) 旋转方向
用单选按钮选择马达旋转方向。
(3) ON/OFF 按钮
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮，对选择的马达进行 ON/OFF 控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-22
8-4-1-4 控制对象：支撑台

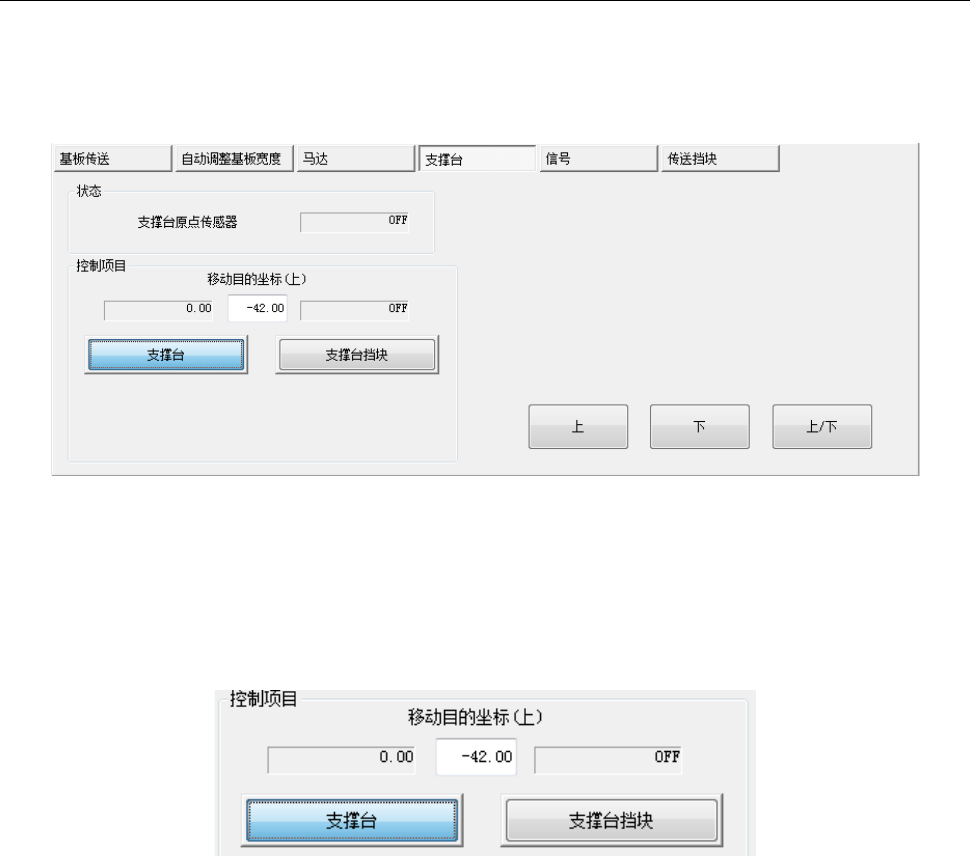

按下[支撑台]按钮，即可显示以下画面。
※ 安装了弯脚固定单元时，选项卡名变为「夹紧气缸」，画面的显示内容也改变。
有关详细内容，请参照「8-4-1-5 控制对象：夹紧气缸」。
(1) 状态
显示原点传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
按下控制按钮后，即开始进行与被选择项目对应的控制。
1) 支撑台
控制支撑台上下。选择[支撑台]时，
按[ON]按钮，[OFF]按钮，[ON / OFF]按钮进行控制。
2) 支撑台挡块
对支撑台挡块执行 ON/OFF。[支撑台挡块]
选择时按下[ON]按钮、[OFF]按钮、[ON/OFF]按钮进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-23
8-4-1-5 控制对象：夹紧气缸

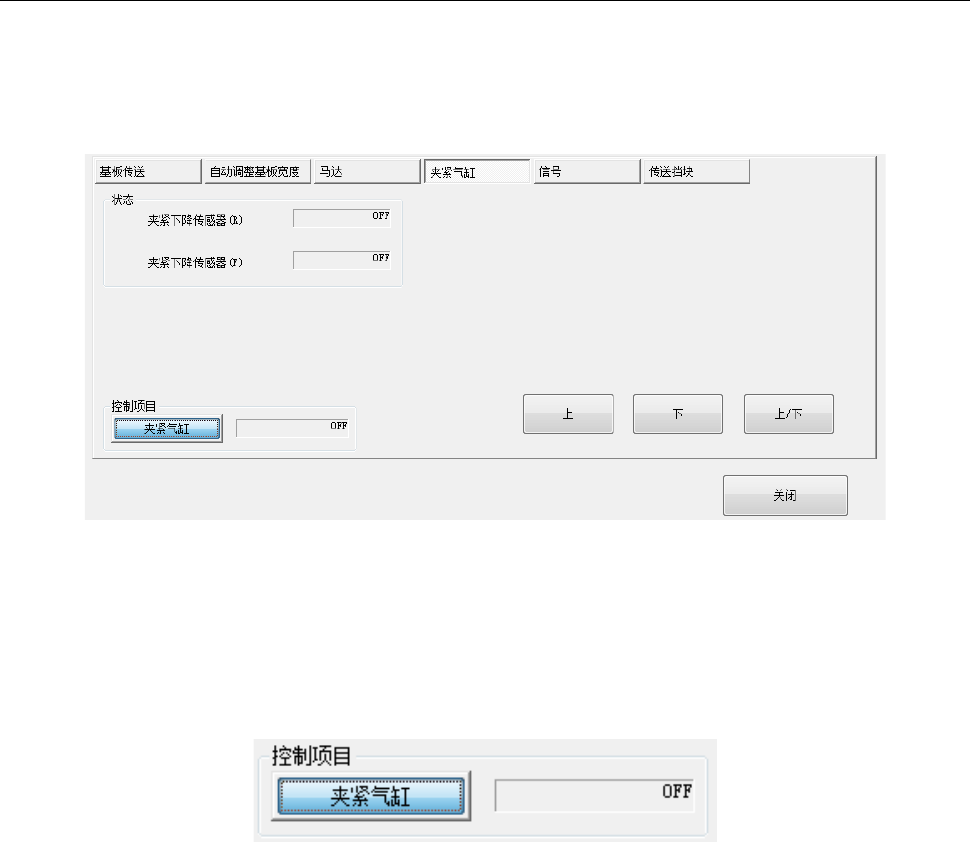

按下[夹紧气缸]按钮，即可显示以下画面。
※ 未安装弯脚固定单元时，选项卡名变为「支撑台」，画面的显示内容也改变。
有关详细内容，请参照「8-4-1-4 控制对象：支撑台」。
(1) 状态
显示夹紧下降传感器的状态。
(2) 控制项目
仅有夹紧气缸。
按下控制按钮，则开始对夹紧气缸执行所选择的控制。
1) 夹紧气缸
控制夹紧气缸上下。
按[ON]按钮，[OFF]按钮，[ON / OFF]按钮进行控制。
