第 2 部 功能详解篇 第 8 章 手动控制
8-39
8-6-5-2 警报信息：轴警报

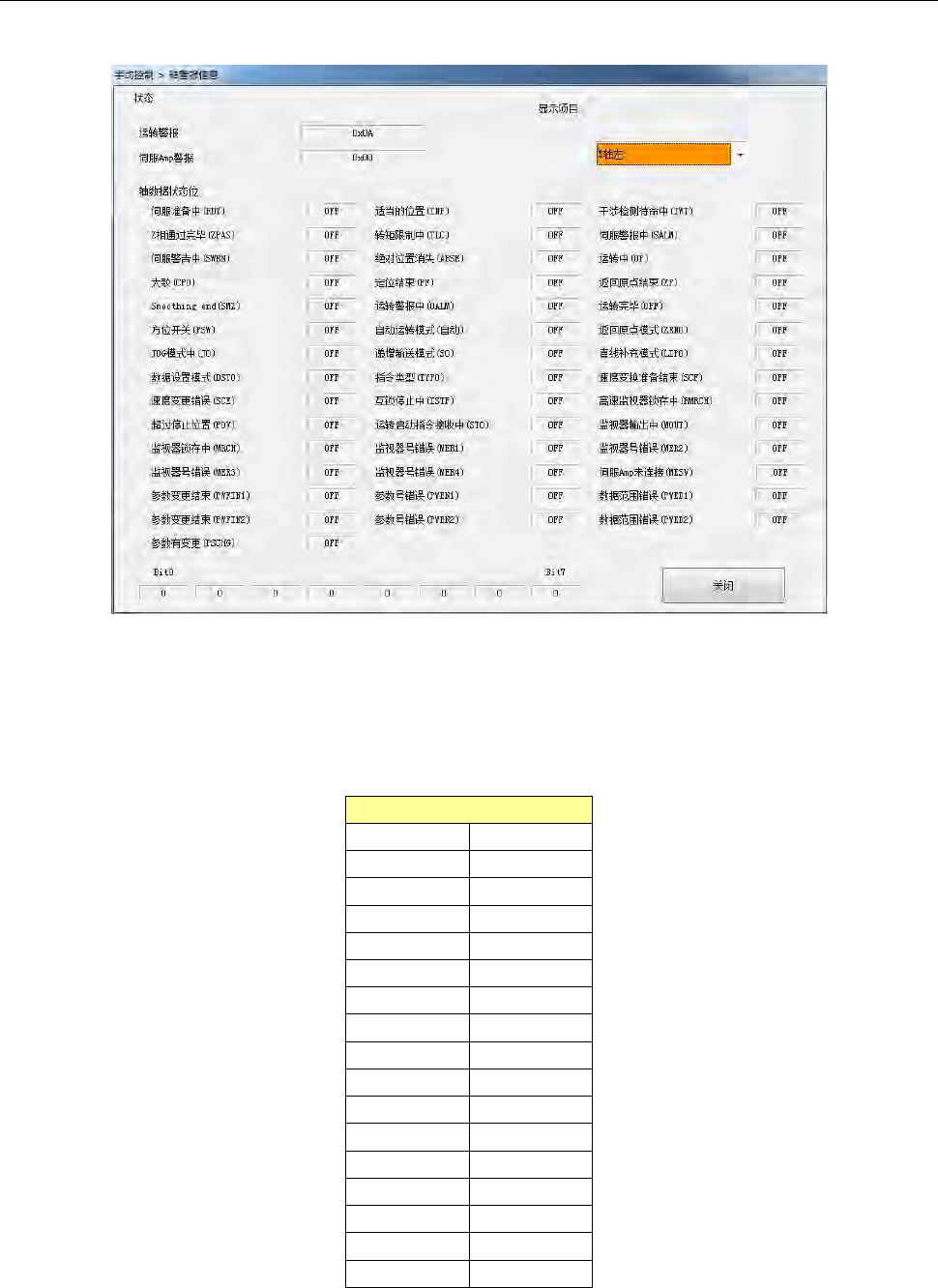

按下[轴警报]按钮，则显示以下画面。
(1) 状态
用 ON/OFF 显示警报编号及各状态位的状态。
(2) 表示项目
点击组合框，或者将光标放在组合框处按下[Alt] + [↓]键，选择显示项目。
显示项目
Y
轴左
Z8
轴
Y
轴右
θ
8
轴
X
轴
ZA
轴
Z1
轴
CX
轴
θ
1
轴
CY
轴
Z2
轴
CZ
轴
θ
2
轴
CT
轴
Z3
轴
CC
轴
θ
3
轴
共通信息
Z4
轴
-
θ
4
轴
-
Z5
轴
-
θ
5
轴
-
Z6
轴
-
θ
6
轴
-
Z7
轴
-
θ
7
轴
-
※ CX 轴、CY 轴、CZ 轴、CT 轴、CC 轴，仅在安装了弯脚固定单元时显示。
第 2 部 功能详解篇 第 8 章 手动控制
8-40
8-6-5-3 传感器信息

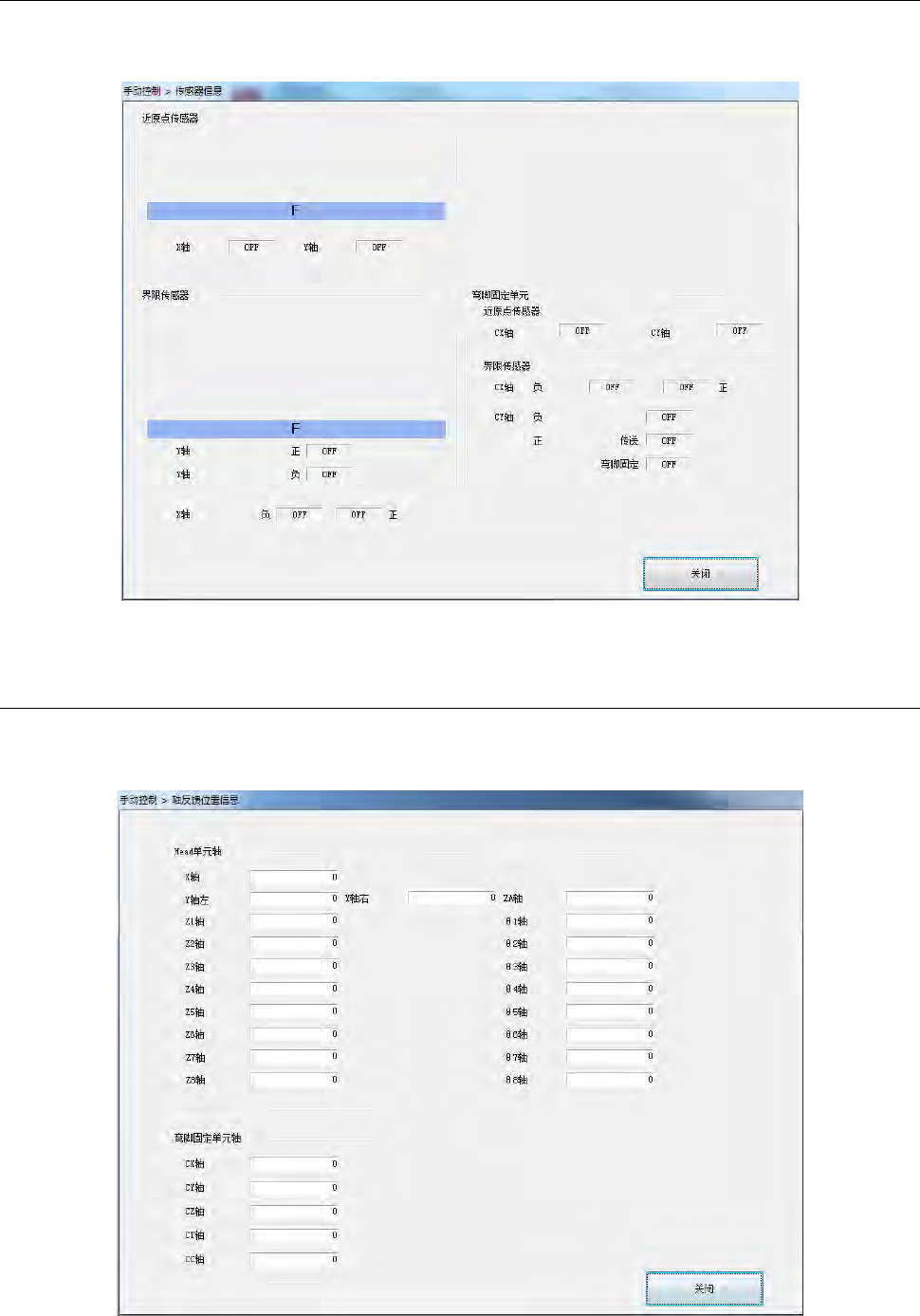

在驱动器状况对话框，按[传感器信息]按钮，即可显示传感器信息对话框。
※ 弯脚固定单元的传感器信息，仅在安装了弯脚固定单元时显示。
原点传感器及界限传感器状况用 ON/OFF 进行显示。
8-6-5-4 轴反馈位置信息
在驱动器状况对话框里，按下[轴反馈位置信息]按钮，即可显示轴反馈位置信息。
※ 弯脚固定单元轴的轴反馈位置信息，仅在安装了弯脚固定单元时显示。
第 2 部 功能详解篇 第 8 章 手动控制
8-41
8-6-6 伺服状态
选择菜单的[其他]－[伺服状态]，即可显示伺服状态对话框。
※ 「定位板 1」、「定位板 2」按钮，仅在安装了弯脚固定单元安装时显示。
安装了弯脚固定单元时按下「定位板 2」按钮，可以切换显示弯脚固定单元的伺服信息与贴片头单元
的伺服信息。
